ترموکوپل‌ها به عنوان یکی از ابزارهای کلیدی برای اندازه‌گیری دما، نقش اساسی در تحقق اهداف صنعتی دارند. در این مقاله، به بررسی مفهوم رنج ترموکوپل‌های صنعتی خواهیم پرداخت و اهمیت انتخاب مناسب آنها را بر اساس دامنه دمایی مورد نیاز و ویژگی‌های خاص محیطی مورد نظر بررسی خواهیم کرد. انتخاب درست ترموکوپل می‌تواند تأثیر زیادی بر دقت و کارایی اندازه‌گیری دما داشته باشد و به همین دلیل شناخت دقیق از انواع ترموکوپل‌ها و محدوده‌های دمایی آنها برای بهینه‌سازی فرآیندها و افزایش ایمنی در محیط‌های صنعتی بسیار حائز اهمیت است.
ما به بررسی روش‌های تعیین محدوده دمایی مناسب برای انواع مختلف ترموکوپل‌ها، از جمله نوع K تا C خواهیم پرداخت. ترموکوپل‌ها به عنوان ابزارهای مهم اندازه‌گیری دما در صنایع مختلف شناخته می‌شوند و انتخاب درست آنها می‌تواند تأثیر زیادی بر دقت اندازه‌گیری‌ها داشته باشد. در این راستا، لازم است که نکات کلیدی را در نظر بگیریم، از جمله نوع ماده به کار رفته در ساخت ترموکوپل، دمای کاری و محیطی که دستگاه در آن قرار دارد. انتخاب صحیح ترموکوپل متناسب با نیازهای خاص کاربرد، به ما این امکان را می‌دهد که به عملکرد بهینه دست یابیم و از بروز خطاهای احتمالی جلوگیری کنیم. در نتیجه، شناخت دقیق ویژگی‌ها و محدودیت‌های هر نوع ترموکوپل از اهمیت ویژه‌ای برخوردار است.
آشنایی با رنج ترموکوپل

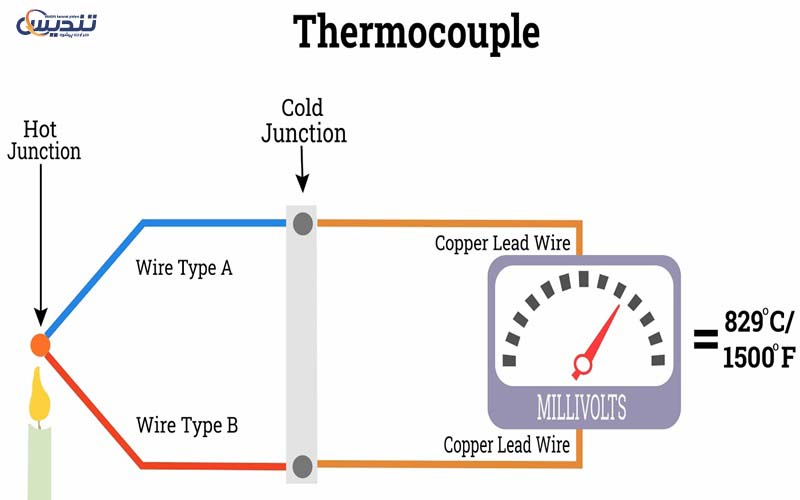

ترموکوپل‌ها ابزارهایی هستند که برای اندازه‌گیری دما به کار می‌روند و کارکرد آنها بر اساس اثر ترموالکتریک است. این حسگرهای دما شامل دو نوع فلز متفاوت هستند که در انتهای خود به یکدیگر متصل شده‌اند. دامنه دمایی که این ترموکوپل‌ها قادر به اندازه‌گیری آن هستند، به نوع فلزاتی که در ساخت آنها استفاده شده بستگی دارد و این دامنه به عنوان رنج ترموکوپل شناخته می‌شود. با توجه به ویژگی‌های مختلف فلزات، هر نوع ترموکوپل می‌تواند در محدوده دمایی خاصی عمل کند. انتخاب نوع ترموکوپل مناسب برای کاربردهای مختلف، تأثیر زیادی بر دقت و کارایی اندازه‌گیری دما خواهد داشت.
رنج ترموکوپل صنعتی و محدوده دمایی انواع آن

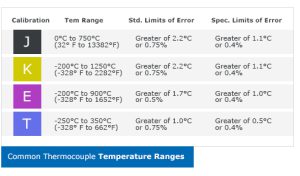

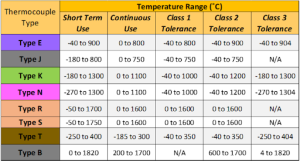

رنج دمایی انواع سنسورهای Thermocouple در زیر ذکر شده است:
رنج ترموکوپل نوع E
سنسورهای نوع E برای استفاده در دماهای بالای 1000 درجه سانتیگراد (1832 فارنهایت) طراحی شده‌اند و به ویژه در محیط‌های راکد، خلا و شرایط اکسیدی عملکرد مناسبی دارند. این نوع سنسورها در شرایط سرد و دماهای پایین، نسبت به سایر سنسورها خروجی EMF بیشتری ارائه می‌دهند. به عبارت دیگر، در دماهای پایین، این سنسورها از کارایی بهتری برخوردارند و می‌توانند دقت بیشتری را در اندازه‌گیری دما فراهم کنند. لذا، انتخاب سنسور نوع E در چنین شرایطی می‌تواند به بهبود کیفیت اندازه‌گیری‌ها و کاهش خطاهای مرتبط با دما کمک کند.
رنج ترموکوپل تایپ J
در دماسنج نوع J، ممکن است در شرایطی که اکسیژن آزاد در محیط وجود دارد، استفاده شود، چه به صورت مستقیم و چه غیرمستقیم. برای افزایش عمر مفید سنسور، توصیه می‌شود که حتماً از یک غلاف محافظ استفاده گردد. از آنجا که سیم آهنی JP در دماهای بالای 540 درجه سانتیگراد (1000 درجه فارنهایت) به سرعت دچار اکسیداسیون می‌شود، پیشنهاد می‌شود از سیم‌های با قطر بزرگ‌تر بهره‌برداری شود. حداکثر دمای کاری توصیه شده برای این دماسنج 760 درجه سانتیگراد (1400 درجه فارنهایت) است. به طور کلی، رعایت نکات ایمنی و استفاده از تجهیزات مناسب می‌تواند به بهبود عملکرد و افزایش طول عمر دماسنج کمک شایانی کند.
رنج ترموکوپل K
این نوع سنسورها به دلیل دقت بالا در اندازه‌گیری دما، پایداری و کاربردهای گسترده، در بین صنایع مختلف بسیار شناخته شده و محبوب هستند. دامنه دمایی این سنسورها از 270- تا 1372+ درجه سانتیگراد (معادل 2501.6 فارنهایت) متغیر است. در مدل‌هایی که به نام نوع K شناخته می‌شوند، می‌توان از غلاف‌های محافظ فلزی یا سرامیکی بهره برد. نوع K به طور کلی از نوع J مقاوم‌تر است، زیرا سیم آهنی موجود در نوع J به سرعت دچار اکسیداسیون می‌شود، به ویژه در دماهای بالا. این ویژگی‌ها باعث می‌شود که سنسورهای نوع K گزینه‌ای ایده‌آل برای کاربردهای صنعتی و آزمایشگاهی باشند، زیرا می‌توانند در شرایط سخت و دماهای بالا عملکرد قابل اعتمادی از خود نشان دهند.
رنج ترموکوپل نوع N
آلیاژهای مبتنی بر نیکل در جفت‌های حرارتی، به ویژه در دماهای بالا که می‌توانند تا 1300 درجه سانتیگراد (معادل 2372 درجه فارنهایت) برسند، به کار برده می‌شوند. نوع N این آلیاژها به دلیل ویژگی‌های خاص خود، مقاومت بیشتری در برابر شرایط اکسیدی داشته و توانایی تحمل دماهای بالا را داراست. همچنین، این نوع آلیاژ به مدت زمان طولانی‌تری در محیط‌های حاوی گوگرد پایدار باقی می‌ماند. این خصوصیات موجب می‌شود که آلیاژ N انتخاب مناسبی برای کاربردهای صنعتی در شرایط سخت و چالش‌برانگیز باشد.
رنج سنسور تایپ T
این ترموکوپل می‌تواند در محیط‌های اکسیدکننده یا کاهنده مورد استفاده قرار گیرد. با این حال، برای افزایش عمر مفید، استفاده از یک غلاف محافظ پیشنهاد می‌شود. به دلیل ویژگی‌های پایداری این سنسور در دماهای پایین، مناسب برای کاربردهای مختلف در شرایط دمایی پایین است. دمای عملکرد بهینه آن بین 200- تا 400 درجه سانتیگراد (330- تا 660 درجه فارنهایت) است، اما این سنسور قابلیت کارکرد در دماهایی از -269 درجه سانتیگراد (346- درجه فارنهایت)، که در آن هلیوم در حال جوش است، تا 752+ درجه سانتیگراد را داراست. این دامنه گسترده دما نشان‌دهنده تطبیق‌پذیری و کارایی بالای این ترموکوپل در شرایط مختلف می‌باشد.
رنج انواع S، R و B
این نوع دماسنج‌ها به عنوان سنسورهای دمای بالا شناخته می‌شوند. دماسنج نوع S قادر است دماهایی تا 1750 درجه سانتیگراد (معادل 3182 درجه فارنهایت) را اندازه‌گیری کند. ترموکوپل نوع B نیز می‌تواند تا دمای 1820 درجه سانتیگراد (3308 درجه فارنهایت) عملکرد داشته باشد. در نهایت، دماسنج نوع R می‌تواند دماهایی تا 1768 درجه سانتیگراد (3214.4 درجه فارنهایت) را ثبت کند. این دماسنج‌ها به دلیل دقت و قابلیت اندازه‌گیری در دماهای بسیار بالا، در صنایع مختلفی که نیاز به کنترل دمای دقیق دارند، مورد استفاده قرار می‌گیرند.
