انواع کابل ترموکوپل و راهنمای جامع خرید سیم و کابل ترموکوپل؛ انتخاب هوشمندانه برای دقت بالا

در صنایع مختلف، از نیروگاه‌های عظیم گرفته تا کارخانه‌های کوچک تولیدی، اندازه‌گیری دقیق دما یکی از ارکان اصلی کنترل کیفیت و ایمنی فرآیند است. در قلب این سیستم‌های پایش دمایی، کابل ترموکوپل قرار دارد. بسیاری از مهندسان و مدیران فنی هنگام مواجهه با نیاز به نوسازی یا راه‌اندازی خطوط تولید، با چالش بزرگی روبرو می‌شوند: «کدام نوع سیم و کابل ترموکوپل برای پروژه من مناسب است؟» و «از کجا خرید سیم و کابل ترموکوپل باکیفیت داشته باشم؟».

این نوشتار با هدف شفاف‌سازی مفاهیم فنی و ارائه راهنمایی کاربردی برای خرید سیم و کابل ترموکوپل تدوین شده است. اگر به دنبال شناخت دقیق انواع کابل ترموکوپل هستید و می‌خواهید بدانید چه عواملی بر قیمت و کیفیت نهایی تأثیر می‌گذارند، تا انتهای این مطلب همراه ما باشید.

چرا انتخاب صحیح کابل ترموکوپل حیاتی است؟

ترموکوپل‌ها سنسورهایی هستند که اختلاف دما را به سیگنال الکتریکی (ولتاژ) تبدیل می‌کنند. این سیگنال بسیار ضعیف است و هرگونه نویز یا افت ولتاژ در مسیر انتقال، می‌تواند منجر به خطاهای جدی در خوانش دما شود. بنابراین، استفاده از سیم و کابل ترموکوپل استاندارد که از آلیاژهای خاصی ساخته شده باشند، الزامی است. استفاده از سیم‌های مسی معمولی یا کابل‌های غیراستاندارد، علاوه بر ایجاد خطای اندازه‌گیری، می‌تواند باعث خرابی تجهیزات کنترلی و توقف خطوط تولید شود.

بررسی تخصصی انواع کابل ترموکوپل

برای اینکه بتوانید بهترین تصمیم را در هنگام خرید سیم و کابل ترموکوپل بگیرید، ابتدا باید با انواع رایج آن آشنا شوید. هر نوع ترموکوپل بر اساس مواد سازنده الکترودها و محدوده دمایی عملکرد، دسته‌بندی می‌شود:

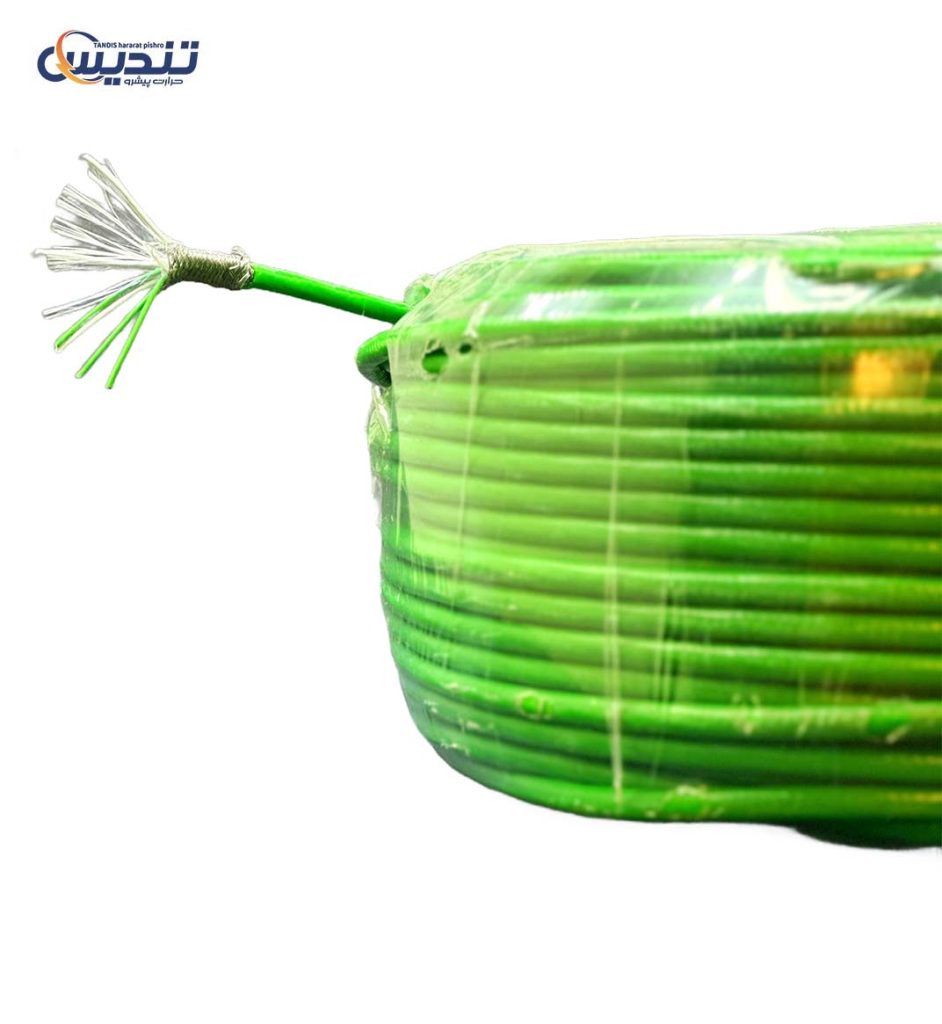

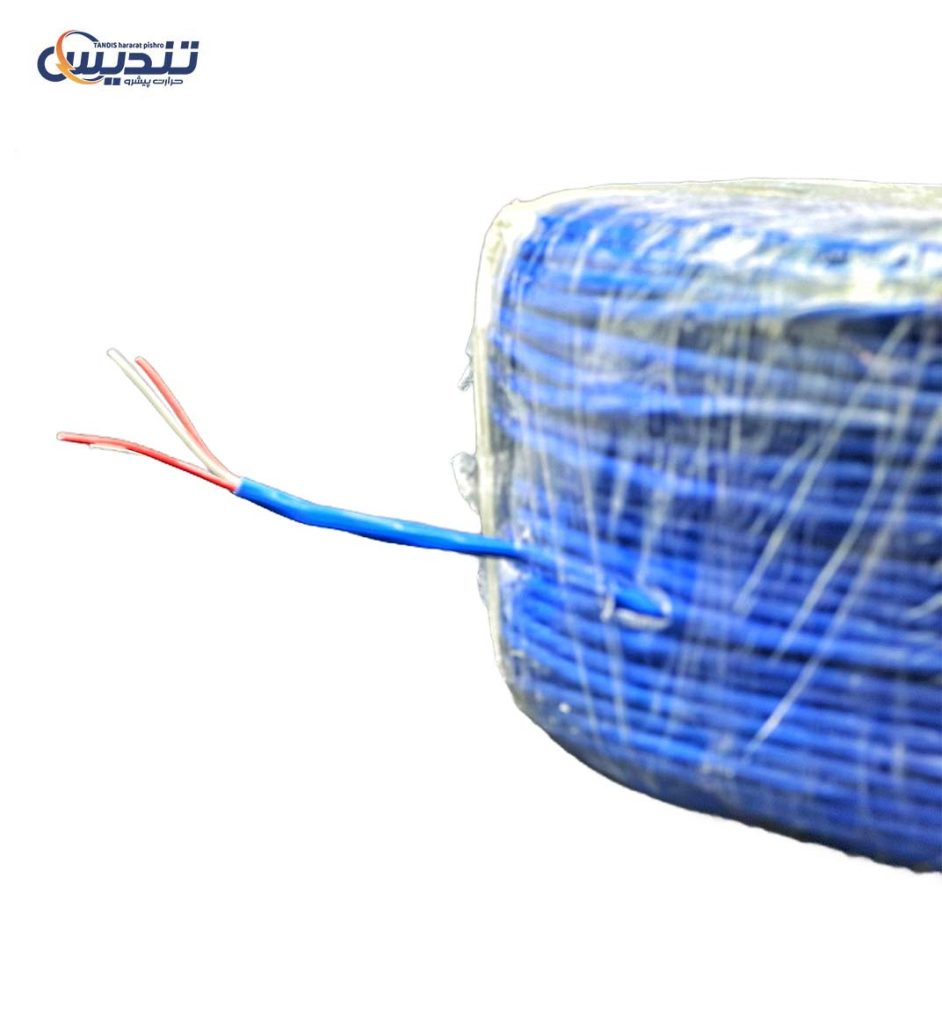

۱. کابل ترموکوپل نوع K (پرفروش‌ترین گزینه)

جنس: نیکل-کروم (Chromel) و نیکل-آلومینیوم (Alumel).
ویژگی‌ها: این نوع، متعادل‌ترین گزینه از نظر قیمت و عملکرد است. مقاومت خوبی در برابر اکسیداسیون دارد و طیف دمایی وسیعی (بین منفی ۲۰۰ تا مثبت ۱۲۶۰ درجه سانتی‌گراد) را پوشش می‌دهد.
رنگ شناسایی: زرد رنگ روکش کابل.
کاربرد: کوره‌های صنعتی، پتوهای حرارتی، لوله‌های بخار و صنایع غذایی.
نکته خرید: اگر محدوده دمایی شما زیر ۱۰۰۰ درجه است و هزینه برایتان مهم است، خرید کابل ترموکوپل نوع K اقتصادی‌ترین انتخاب است.

۲. کابل ترموکوپل نوع J (آهن/کنستانتان)

جنس: آهن و کنستانتان.
ویژگی‌ها: خروجی ولتاژ بالاتری نسبت به نوع K دارد، اما الکترود آهنی آن مستعد زنگ‌زدگی است. محدودیت دمایی آن حدود ۷۵۰ درجه سانتی‌گراد است.
رنگ شناسایی: قرمز رنگ روکش کابل.
کاربرد: محیط‌هایی با اتمسفر کاهش‌دهنده (فاقد اکسیژن) مانند برخی واکنش‌های شیمیایی.

۳. کابل ترموکوپل نوع T (مس/کنستانتان)

جنس: مس و کنستانتان.
ویژگی‌ها: پایدارترین خروجی را در دماهای پایین دارد و در برابر رطوبت و محیط‌های مرطوب بسیار مقاوم است.
رنگ شناسایی: آبی رنگ روکش کابل.
کاربرد: یخچال‌های صنعتی، فریزرها، آزمایشگاه‌های هواشناسی و دماهای زیر صفر.

۴. کابل ترموکوپل نوع E (نیکل-کروم/کنستانتان)

جنس: نیکل-کروم و کنستانتان.
ویژگی‌ها: دارای بالاترین حساسیت (حساسیت حرارتی) در میان تمام انواع ترموکوپل است.
رنگ شناسایی: بنفش رنگ روکش کابل.
کاربرد: جایی که تغییرات جزئی دما باید با دقت بالا ثبت شوند.

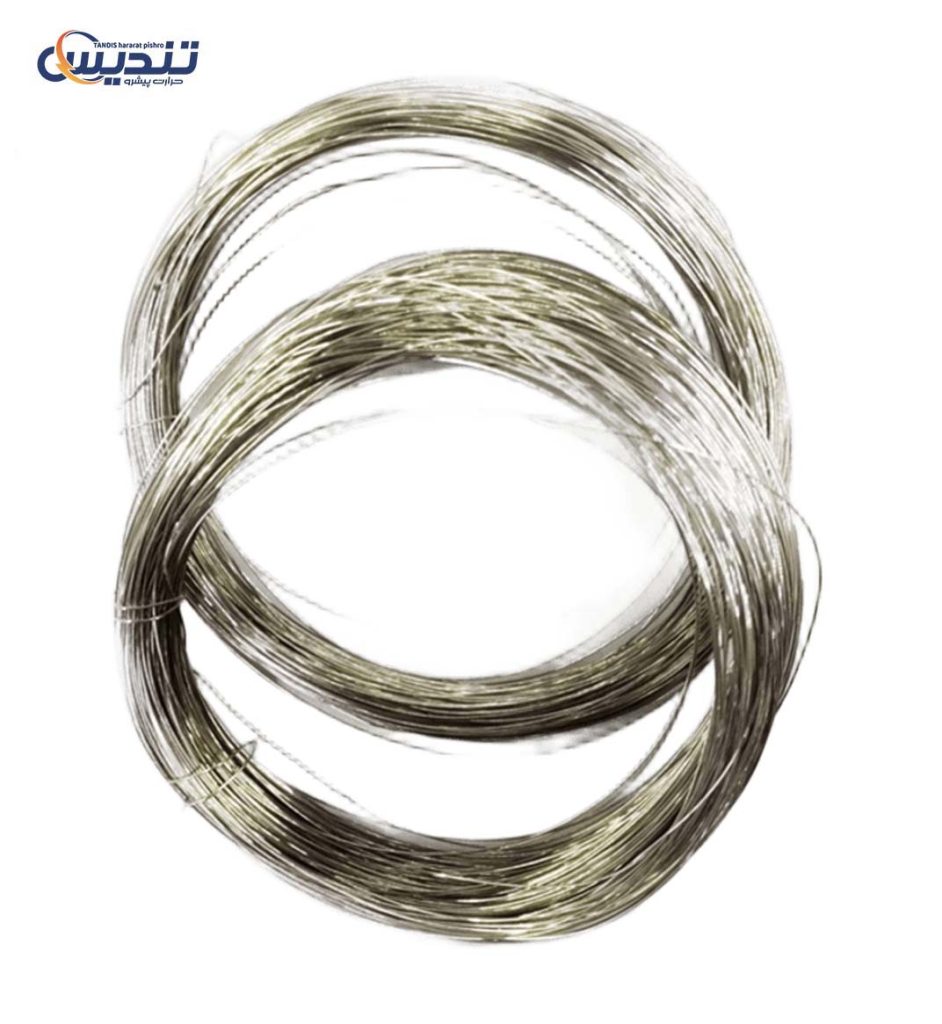

۵. کابل‌های نوع S, R, B (فلزات گرانبها)

جنس: پلاتین-رودیم.
ویژگی‌ها: مخصوص دماهای بسیار بالا (بالای ۱۲۰۰ درجه سانتی‌گراد) و شرایط بسیار سخت.
کاربرد: شیشه‌گری، سرامیک‌سازی و متالورژی پیشرفته.

نکات کلیدی در خرید سیم و کابل ترموکوپل

هنگام مراجعه به بازار یا سایت‌های فروشگاهی برای خرید سیم و کابل ترموکوپل، تنها به نام نوع (K, J, …) بسنده نکنید. موارد زیر تعیین‌کننده کیفیت نهایی محصول هستند:

۱. نوع روکش و عایق‌بندی

محیط نصب، نوع روکش کابل را تعیین می‌کند:
PTFE (تفلون): مقاوم در برابر مواد شیمیایی و رطوبت، مناسب برای دماهای متوسط.
PVC: ارزان‌ترین گزینه، مناسب برای محیط‌های خشک و دماهای پایین.
Silicone (سیلیکون): انعطاف‌پذیر عالی، مناسب برای محیط‌های متحرک و دماهای بالا.
Stainless Steel (فولاد ضدزنگ): محافظت مکانیکی فوق‌العاده، مناسب برای محیط‌های خشن و دماهای بسیار بالا.

۲. کلاس دقت (Accuracy Class)

کابل‌های ترموکوپل در کلاس‌های مختلفی تولید می‌شوند. کلاس ۱ دقت بالاتری دارد اما گران‌تر است. برای اکثر کاربردهای صنعتی عمومی، کلاس ۲ کافی و مقرون‌به‌صرفه‌تر است. قبل از خرید سیم و کابل ترموکوپل، مشخص کنید که آیا به دقت فوق‌العاده نیاز دارید یا خیر.

۳. طول و سایز سیم

طول کابل باید به اندازه‌ای باشد که بدون کشیدگی بیش از حد، از سنسور به اتاق کنترل برسد. همچنین توجه به ضخامت سیم (AWG) مهم است؛ سیم‌های نازک‌تر حساس‌ترند اما آسیب‌پذیرتر.

۴. تفاوت کابل اصلی و کابل جبران‌کننده

در برخی پروژه‌ها به دلیل هزینه بالا، از «کابل جبران‌کننده» به جای کابل اصلی استفاده می‌شود. این کابل‌ها از مواد ارزان‌تری ساخته شده‌اند اما خواص الکتریکی مشابهی دارند. مطمئن شوید که تامین‌کننده، جنس دقیق کابل را به شما اعلام کند.

جمع‌بندی و توصیه نهایی

انتخاب درست بین انواع کابل ترموکوپل نقش مستقیمی در دقت فرآیند، ایمنی پرسنل و صرفه‌جویی در انرژی دارد. هیچ پاسخ واحدی برای سوال «بهترین کابل کدام است؟» وجود ندارد؛ بلکه بهترین کابل، کابلی است که با شرایط محیطی، محدوده دمایی و بودجه شما همخوانی داشته باشد.

هنگام خرید سیم و کابل ترموکوپل، حتماً از تامین‌کنندگان معتبری خرید کنید که گواهی‌های استاندارد (مانند ISO یا استانداردهای ملی) را ارائه دهند و امکان تست و کالیبراسیون محصولات خود را تضمین کنند. فراموش نکنید که یک سرمایه‌گذاری کوچک روی کابل باکیفیت، می‌تواند از خسارات سنگین ناشی از خطای اندازه‌گیری جلوگیری کند.

اگر هنوز در انتخاب نوع مناسب تردید دارید، با ارائه جزئیات پروژه خود (دمای مورد نظر، محیط نصب و…) با کارشناسان فنی تندیس حرارت پیشرو مشورت کنید تا بهترین پیشنهاد را برای خرید سیم و کابل ترموکوپل به شما ارائه دهیم.
