نمایش 1–12 از 102 نتیجهمرتبسازی بر اساس محبوبیت
ساختار ترموکوپل
ترموکوپلها از دو فلز مختلف تشکیل شدهاند که در یک سر به یکدیگر متصل شده و یک اتصال حرارتی را شکل میدهند. زمانی که این اتصال حرارتی در معرض دما قرار میگیرد، ولتاژی تولید میشود که متناسب با اختلاف دمای بین دو سر ترموکوپل است. این ولتاژ به دستگاههای اندازهگیری ارسال میشود تا دما را نمایش دهد. ترموکوپلها به دلیل قابلیت اندازهگیری دماهای بسیار بالا و پایین، کاربردهای گستردهای در صنایع مختلف دارند. هر نوع ترموکوپل، بسته به جنس فلزات بهکاررفته در آن، محدوده دمایی خاصی را پوشش میدهد و ویژگیهای متفاوتی دارد، که انتخاب مناسبترین نوع آن بسته به نیاز صنعتی اهمیت بسیاری دارد. این دستگاهها به دلیل ساختار ساده و قیمت مناسب، انتخاب اول بسیاری از مهندسین در محیطهای صنعتی و آزمایشگاهی هستند.
مشخصات انواع ترموکوپل thermocouple
ترموکوپلها با ترکیب فلز و آلیاژ ساخته میشوند و به همین سادگی میتوانند دما را در گسترهای وسیع از ۲۷۰- تا ۱۸۰۰ درجه سانتیگراد اندازهگیری کنند. این دستگاهها انواع مختلفی دارند که بر اساس مواد تشکیلدهندهشان، به دستههای متفاوتی تقسیم میشوند.
انواع اتصالات ترموکوپلها
نوع اتصال در سرعت عملکرد ترموکوپلها نقش مستقیم دارد. اتصالات ترموکوپلها را میتوان به سه دستهی ترموکوپل با اتصال بدون غلاف (Exposed Thermocouple Junction)، ترموکوپل با اتصال زمینشده (Grounded Thermocouple Junction) و ترموکوپل با اتصال زمیننشده (Ungrounded Thermocouple Junction) تقسیم کرد.
ترموکوپل با اتصال بدون غلاف
دو فلز متفاوت، هنگامی که در دمای مختلف قرار میگیرند، یک پدیده جالب را به نمایش میگذارند. این پدیده، ترموکوپل نام دارد، که در واقع یک حسگر دمایی است. در این فرایند، ولتاژی ایجاد میشود که با اختلاف دما ارتباط مستقیم دارد. با اندازهگیری این ولتاژ و استفاده از جدولهای مخصوص، میتوان دمای مورد نظر را به دقت محاسبه کرد.
ترموکوپل با اتصال زمینشده
ترموکوپلهای زمینشده، رایجترین نوع ترموکوپل هستند که با قرارگیری در غلاف فلزی، مزایای قابل توجهی ارائه میکنند. در این طراحی، ترموکوپل در داخل غلاف قرار میگیرد و نقطه اتصال گرم آن به بدنه غلاف متصل است. این ساختار، انتقال دما را از طریق بدنه غلاف به نقطه اتصال ترموکوپل امکانپذیر میسازد. مزیت اصلی این نوع ترموکوپل، مقاومت فوقالعاده آن در برابر آسیب و خوردگی است. ترموکوپل غلافدار زمینشده، با استفاده از رسانایی حرارتی بالای فلز غلاف، به سرعت به تغییرات دما پاسخ میدهد.
ترموکوپل با اتصال زمیننشده
در ترموکوپل با اتصال زمیننشده، نقطه اتصال درون یک پوشش فلزی قرار میگیرد و با یک عایق، معمولاً اکسید منیزیم، احاطه میشود. این طراحی، ترموکوپل را از نویز و اتصالات ناخواسته محافظت میکند و از آسیب به تجهیزات الکترونیکی متصل به آن پیشگیری مینماید. با این حال، به دلیل عبور گرما از غلاف فلزی و سپس اکسید منیزیم، زمان پاسخگویی ترموکوپل کندتر است. این ویژگی، به ترموکوپل اجازه میدهد تا طیف وسیعتری از دما را اندازهگیری کند.
انواع (تیپهای) ترموکوپل
ترموکوپلها با توجه به فلزاتی که در ساخت آنها به کار میرود، ویژگیهای عملکردی متفاوتی دارند. این فلزات شامل رنج دمایی، دقت و کاربردهای متنوعی هستند که ترموکوپلها را در انواع مختلف و با قابلیتهای گسترده در دسترس قرار میدهد. ترکیب فلزات مختلف، طیف وسیعی از گزینهها را برای انتخاب ترموکوپل مناسب با توجه به نیازهای خاص فراهم میکند. انواع ترموکوپلها با توجه نوع فلزهای تشکیلدهنده آنها با نامهای K ،J ،T ،E ،R ،S ،B و N شناخته میشوند.
در ادامه یک جدول مقایسهای از انواع ترموکوپلهای رایج آورده شده است.
این جدول شامل اطلاعاتی مثل ترکیب مواد، محدوده دما، دقت و کاربرد اصلی هر نوع ترموکوپل میباشد:
| نوع ترموکوپل | ترکیب مواد | محدوده دما (°C) | دقت تقریبی | کاربرد اصلی | ویژگیها |
|---|---|---|---|---|---|
| نوع K | کروم – آلومل | -200 تا 1350 | ±1.5°C | کاربرد عمومی، صنعتی | مقاوم در برابر اکسیداسیون، ارزان |
| نوع J | آهن – کونل | -210 تا 760 | ±2.5°C | کاربرد صنعتی معمولی | قیمت پایینتر، عمر کوتاهتر نسبت به K |
| نوع T | مس – کونل | -200 تا 350 | ±0.5°C | محیطهای سرد، آزمایشگاهی | دقت بالا در دماهای پایین |
| نوع E | کروم-الومل – کونل | -200 تا 900 | ±1.7°C | دماهای پایین تا متوسط | حساسیت بالاتر نسبت به K |
| نوع N | نیهکروم – نیسیل | -200 تا 1300 | ±1.5°C | کاربردهای با دمای بالا | پایداری حرارتی بالا، مقاومت خوب در محیطهای اکسیدکننده |
| نوع S | پلاتین-رودیوم (10%) – پلاتین | 0 تا 1600 | ±1°C | کورههای حرارتی بالا، آزمایشگاه | پایداری بالا، دقت زیاد |
| نوع R | پلاتین-رودیوم (13%) – پلاتین | 0 تا 1600 | ±1°C | کاربردهای بسیار دقیق | دوام و دقت بالا |
| نوع B | پلاتین-رودیوم (30%) – پلاتین-رودیوم (6%) | 0 تا 1700 | ±1°C | دماهای بسیار بالا | مناسب برای کورههای ذوب فلزات |
اگر نیاز به اطلاعات بیشتری درباره هر نوع ترموکوپل دارید، در ادامه با تندیس حرارت پیشرو همراه باشید.

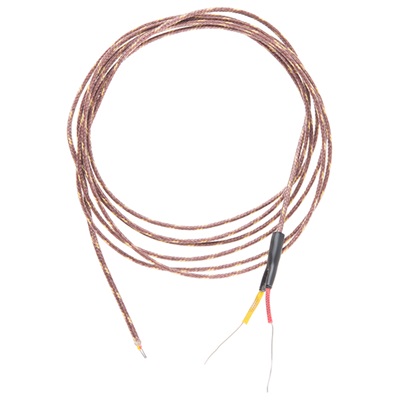

ترموکوپل نوع k
ترموکوپل نوع K، یک ترموکوپل مقرون به صرفه و پرکاربرد است که از سیم فلزی Ni-Cr (کرومل) و Ni-Al (آلومل) ساخته شده است. این ترموکوپل به دلیل استفاده از مس، دارای خاصیت ضد اکسیداسیون است، و به همین دلیل، انتخاب مناسبی برای کاربرد در کورهها و محیطهایی است که اکسیداسیون رخ میدهد.

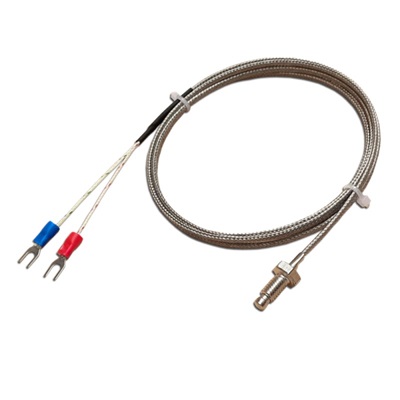

ترموکوپل نوع J
ترموکوپل نوع J از فلز آهن و آلیاژهای مس و نیکل (کنستانتان) تشکیل شده است. به دلیل خاصیت اکسید شدن آهن، این ترموکوپل در صنایع قالبسازی پلاستیک کاربرد دارد. با این حال، به دلیل وجود آهن، توصیه میشود از استفاده از این نوع ترموکوپل در محیطهایی که اکسیداسیون رخ میدهد، اجتناب شود.

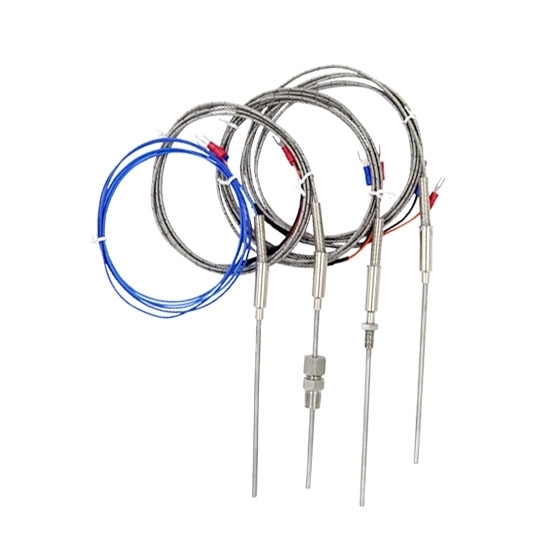

ترموکوپل نوع E
ترموکوپل پیشرفتهای وجود دارد که از آلیاژهای نیکل-کروم (کرومل) و مس-نیکل (کنستانتان) ساخته شده است. این ترموکوپل برای استفاده در محیطهای خلاء و شرایطی که سنسور در آن محافظت میشود، مناسب است.
ترموکوپل نوع T
ترموکوپل نوع T از مس و آلیاژ مس-نیکل ساخته میشود و به دلیل قیمت مناسب و عملکرد مطلوب در دماهای پایین، گزینهای محبوب در صنایع مختلف است. این ترموکوپل در برابر رطوبت مقاوم است و به دلیل خطی بودن منحنی دما-ولتاژ، حساسیت و دقت بالایی دارد. این ویژگیها باعث میشود که در طیف وسیعی از کاربردها، به ویژه در اندازهگیری دما در محدودههای دمایی پایین، مورد استفاده قرار گیرد.

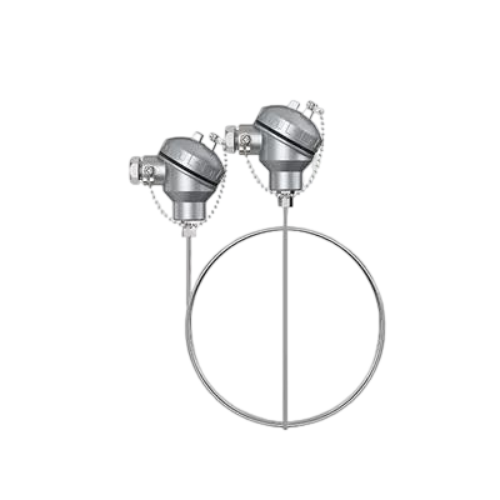

ترموکوپل نوع N
ترموکوپل نوع N از آلیاژهای فلزی خاص، شامل نیکروسیل (Ni-Cr-Si) و نیسیل (Ni-Si-Mg)، ساخته شده است. این سنسورها به دلیل مقاومت بالا در برابر اکسیداسیون در دماهای بالا، کاربردهای متنوعی در صنایع مختلف دارند. مزیت این نوع ترموکوپل نسبت به نوع K، در تحمل بهتر در برابر اکسیدشدن در دماهای شدید است.

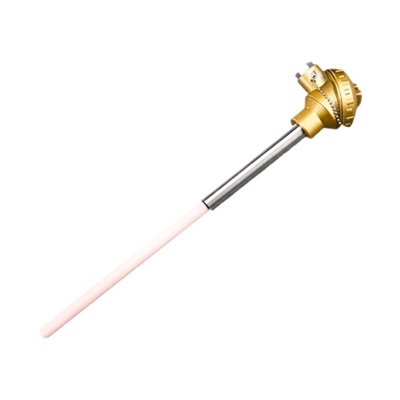

ترموکوپل نوع S
ترموکوپلهای نوع S، ابزارهایی با کارایی بالا در اندازهگیری دما هستند. این ترموکوپلها از فلز پلاتین و آلیاژی از پلاتین و رودیوم تشکیل شدهاند. کاربرد اصلی آنها در دمای بالا است، اما به دلیل دقت و پایداری فوقالعاده، گاهی در محدودههای دمایی پایین نیز استفاده میشوند. محدوده دمایی نوع S از ۶۳۰ تا ۱۰۶۰ درجه سانتیگراد است و در صنایع داروسازی و بیوتکنولوژی، به ویژه در مواقعی که دقت و دمای بالا مورد نیاز است، کاربرد دارد.
ترموکوپل نوع R
ترموکوپل نوع R، مشابه نوع S، از فلزات پلاتین و رودیوم ساخته شده است، اما با ترکیبات متفاوت. این ترموکوپل از یک سیم پلاتین خالص و یک سیم آلیاژی شامل ۸۷٪ پلاتین و ۱۳٪ رودیوم تشکیل شده است. این ترکیب منحصر به فرد، به ترموکوپل R اجازه میدهد تا محدوده دمایی گستردهتری را پوشش دهد، از ۰ تا ۱۶۰۰ درجه سانتیگراد، و در عین حال پایداری و دقت بالاتری نسبت به نوع S ارائه میدهد.

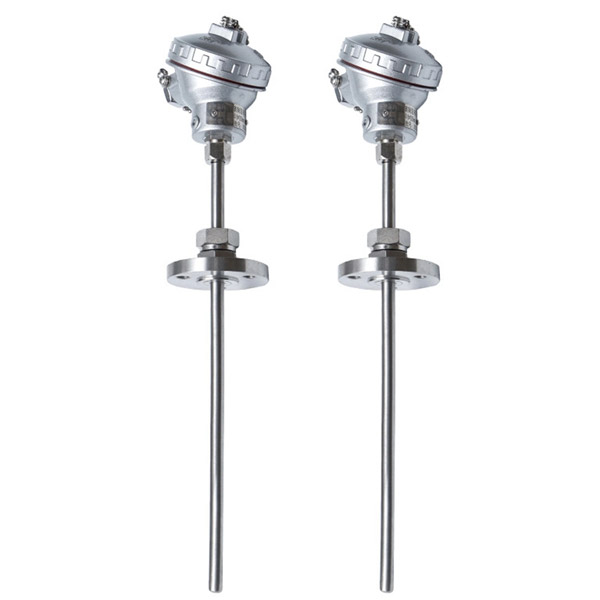

ترموکوپل نوع B
ترموکوپل نوع B، با ترکیبی از فلزات پلاتین و آلیاژ رودیوم-پلاتین، شباهت قابل توجهی به انواع R و S دارد. این ترموکوپل برای طیف دمایی ۸۷۰ تا ۱۷۰۰ درجه سانتیگراد بهکار میرود، اما خروجی آن در مقایسه با دو نوع دیگر کمتر است.
| انواع ترموکوپل | نام محصول | قیمت (تومان) |
|---|---|---|
| K | ترموکوپل تیپ K سیلیکونی ۳ سانتیمتری | تماس بگیرید |
| J | ترموکوپل تیپ J فلکسیبل | تماس بگیرید |
| S | ترموکوپل سرامیکی تایپ S | تماس بگیرید |
| B | ترموکوپل نوع B مدل THP-8 | تماس بگیرید |
| N | ترموکوپل فلکسیبل هدمونت قطر 3 میلی متر تایپ N | تماس بگیرید |
| K | ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری تندیس | تماس بگیرید |
| J | ترموکوپل تیپ J بدون رزوه طول غلاف ۳ سانتیمتر قطر غلاف ۸ میلیمتر | تماس بگیرید |
| S | ترموکوپل کلگی دار Type S متریال WIKA غلاف SiC | تماس بگیرید |
| B | ترموکوپل نوع B مدل THP-5 | تماس بگیرید |
| K | ترموکوپل فلکسیبل تیپ K قطر ۳ میلیمتر اینکونل ۶۰۰ | تماس بگیرید |
کاربردهای ترموکوپلها چیست؟
ترموکوپلها به عنوان یکی از پرکاربردترین حسگرهای دما در جهان شناخته میشوند. دلیل این امر را میتوان در گستردگی دامنه دمایی آنها، مقاومت قابل توجه و هزینه اقتصادی جستجو کرد. این فناوری در طیف وسیعی از کاربردها از جمله لوازم خانگی، صنایع مختلف، تولید برق، نظارت بر کورهها، و فرآوری مواد غذایی و نوشیدنیها مورد استفاده قرار میگیرد. همچنین در صنعت خودروسازی، موتورها، هواپیماها، موشکها، ماهوارهها و فضاپیماها نقش بسزایی دارد. در مواقعی که اندازهگیری دما در شرایط دشوار نظیر دماهای بسیار بالا، ابعاد کوچک، پاسخ سریع و محیطهای پر از لرزش و ضربه ضروری است، ترموکوپلها به عنوان انتخاب نخست مطرح میشوند. این ویژگیها باعث شده که ترموکوپلها در بسیاری از شرایط سخت و پیچیده، عملکردی بینظیر از خود نشان دهند.
قیمت ترموکوپل به چه عواملی بستگی دارد؟
قیمت ترموکوپل به عوامل متعددی بستگی دارد که میتواند شامل جنس، دقت اندازهگیری، طول و نوع اتصال باشد. ترموکوپلها در انواع مختلفی تولید میشوند که هر کدام برای کاربردهای خاصی طراحی شدهاند. از آنجا که این ابزارها در اندازهگیری دما نقش حیاتی دارند، انتخاب صحیح و متناسب با کاربرد خاص بسیار مهم است. همچنین، برند سازنده و کیفیت ساخت نیز بر قیمت نهایی تأثیرگذار است. برای انتخاب مناسب، بهتر است با مشاوران تندیس حرارت پیشرو مشورت کنید تا بهترین نوع ترموکوپل را با توجه به نیاز خود تهیه نمایید. توجه به شرایط محیطی و دمایی که ترموکوپل در آن به کار گرفته میشود، از دیگر عوامل مهم در انتخاب و خرید آن است. با در نظر گرفتن این نکات، میتوانید ترموکوپلی با کارایی بالا و قیمت مناسب تهیه کنید که نیازهای شما را به خوبی برآورده کند.
خرید آنلاین ترموکوپل
فروشگاه تندیس حرارت پیشرو با ارائه انواع ترموکوپل و حسگرهای حرارتی، متعهد به عرضه محصولاتی با کیفیت و قیمتهای مناسب به مشتریان عزیز است. این فروشگاه با تمرکز بر نیازهای مشتریان و ارائه خدماتی حرفهای، در زمینه فروش آنلاین ترموکوپلها فعالیت میکند. انواع مختلف ترموکوپلها و سنسورهای حرارتی با توجه به نیازهای متنوع صنعتی و خانگی در این فروشگاه موجود است. مشتریان میتوانند با اطمینان از کیفیت و قیمت مناسب، محصولات مورد نظر خود را به صورت آنلاین خریداری کنند. تیم مجرب این فروشگاه همواره آماده ارائه مشاوره و راهنمایی به مشتریان برای انتخاب بهترین محصول مطابق با نیازهایشان است.
سوالات متداول
انواع ترموکوپل کدامند؟
ترموکوپل نوع k، ترموکوپل نوع J، ترموکوپل نوع E، ترموکوپل نوع T، ترموکوپل نوع N، ترموکوپل نوع S، ترموکوپل نوع R، ترموکوپل نوع B
قیمت ترموکوپل به چه عواملی بستگی دارد؟
همان طور که گفته شد قیمت ترموکوپل به عوامل متعددی بستگی دارد که میتواند شامل جنس، دقت اندازهگیری، طول و نوع اتصال باشد.
ترموکوپل ها چه کاربردی دارند؟
. این محصول در طیف وسیعی از کاربردها از جمله لوازم خانگی، صنایع مختلف، تولید برق، نظارت بر کورهها، و فرآوری مواد غذایی و نوشیدنیها مورد استفاده قرار میگیرد.
چرا ترموکوپل نسبت به دیگر سنسورهای دما محبوبتر است؟
زیرا مقاوم، ارزان، سریع و بدون نیاز به منبع تغذیه خارجی است.
طول عمر یک ترموکوپل چقدر است؟
بسته به شرایط کاری و نوع فلز، از چند ماه تا چند سال دوام دارد.
ترموکوپل
ترموکوپل Type K رزوه M8 غلاف ۵ سانتیمتری تندیس
موجود در انبار
ترموکوپل صنعتی تایپ K مدل TH95
موجود در انبار
ترموکوپل صنعتی تایپ K مدل TH94
موجود در انبار
ترموکوپل تیپ K با دو متر سیم با قطعه m12
موجود در انبار
ترموکوپل تیپ K فلکسیبل به طول ۱۰ سانتیمتر و قطر ۳ میلیمتر
موجود در انبار
ترموکوپل فلکسیبل تایپ J برند تندیس حرارت
موجود در انبار
ترموکوپل Type K فلکسیبل MI غلاف ۲۰ سانتیمتر قطر ۱ میلیمتر
موجود در انبار

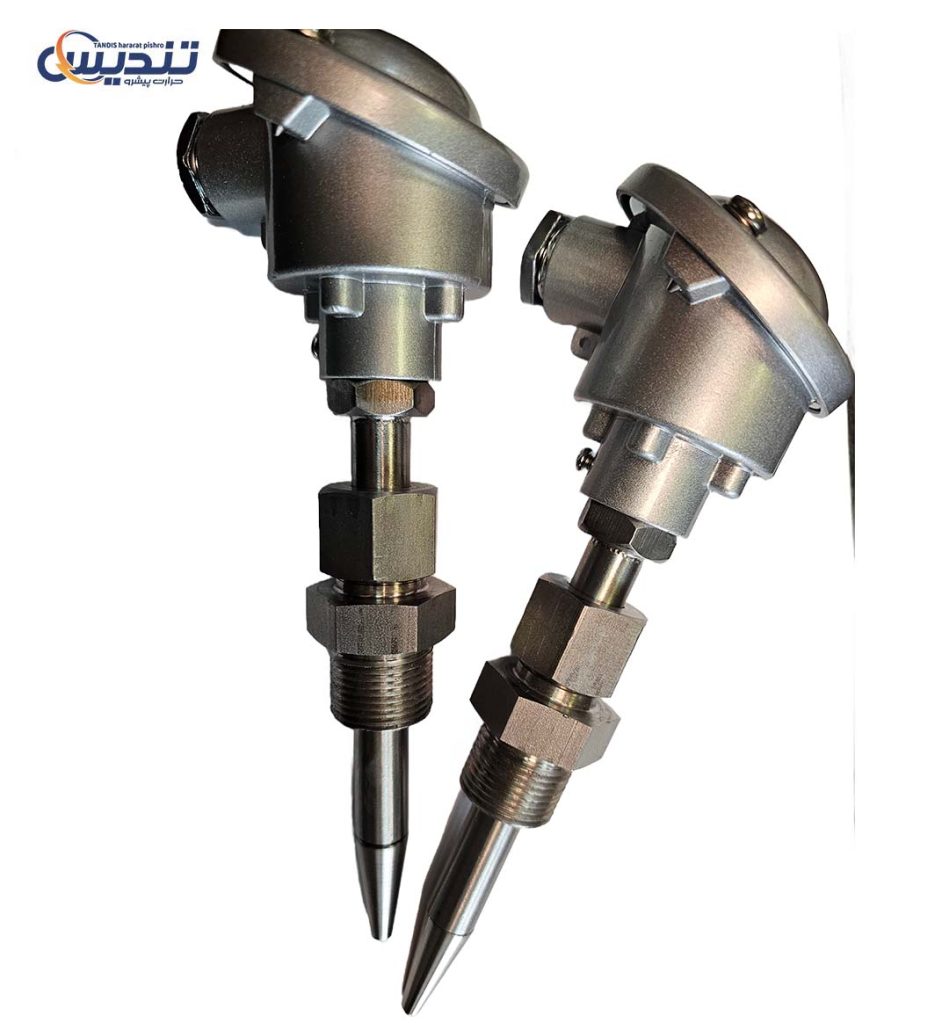

ترموکوپل هدمونت تایپ j کلگی kd با فیتینگ ۳/۴
موجود در انبار
| نوع سنسور |
ترموکوپل (Thermocouple) |
|---|---|
| تایپ (Type) |
J |
| محدوده دمایی |
۰ تا ۷۵۰ درجه سانتیگراد |
| نوع اتصال |
هدمونت (Head Mount) |
| مدل کلگی |
KD |
| نوع فیتینگ (رزوه) |
۳/۴ اینچ |
| جنس غلاف |
استنلس استیل ۳۰۴ / ۳۱۶ |
| اتصال الکتریکی |
ترمینال سرامیکی / ترانسمیتر |
| درجه حفاظت |
IP65 |
| کاربردها |
کورههای صنعتی، صنایع پلاستیک و ذوب |
| نوع نصب |
هدمونت (مناسب برای ترانسمیتر) |
| اصالت کالا |
اصل |
| تولید کننده |
تندیس حرارت پیشرو |
| گارانتی |
ضمانت تندیس حرارت پیشرو |

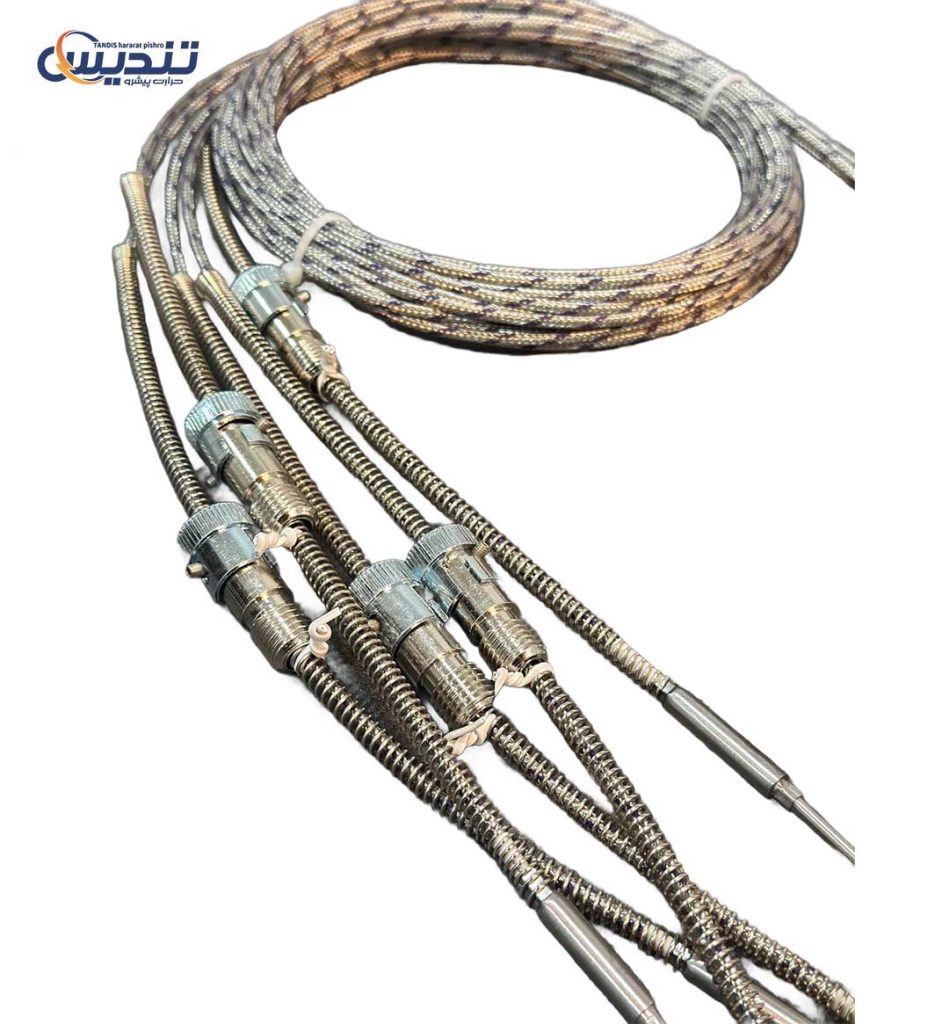

ترموکوپل تایپ E (M12، قطر ۳ میلیمتر)
موجود در انبار
| نام محصول |
ترموکوپل تایپ E (M12، قطر ۳ میلیمتر) |
|---|---|
| برند سازنده |
تندیس حرارت پیشرو |
| اصالت کالا |
اصل |
| نوع ترموکوپل |
Type E (کنستانتان / نیکل-کروم) |
| اندازه سرپیچ |
M12 میلیمتر |
| قطر قلاف (Sheath) |
۳ میلیمتر |
| جنس قلاف |
فولاد ضد زنگ (استیل 304/316) |
| رنج دمایی پیشنهادی |
تا ۲۵۰ درجه سانتیگراد (بهینهسازی شده) |
| حساسیت (Seebeck Coefficient) |
تقریباُ ۶۸ میکروولت بر درجه سانتیگراد (بالاترین در بین انواع) |
| نوع سیم |
دوترمری (Duplex) با روکش مقاوم |
| کاربرد اصلی |
تجهیزات پزشکی، آزمایشگاهها، صنایع غذایی، HVAC دقیق |

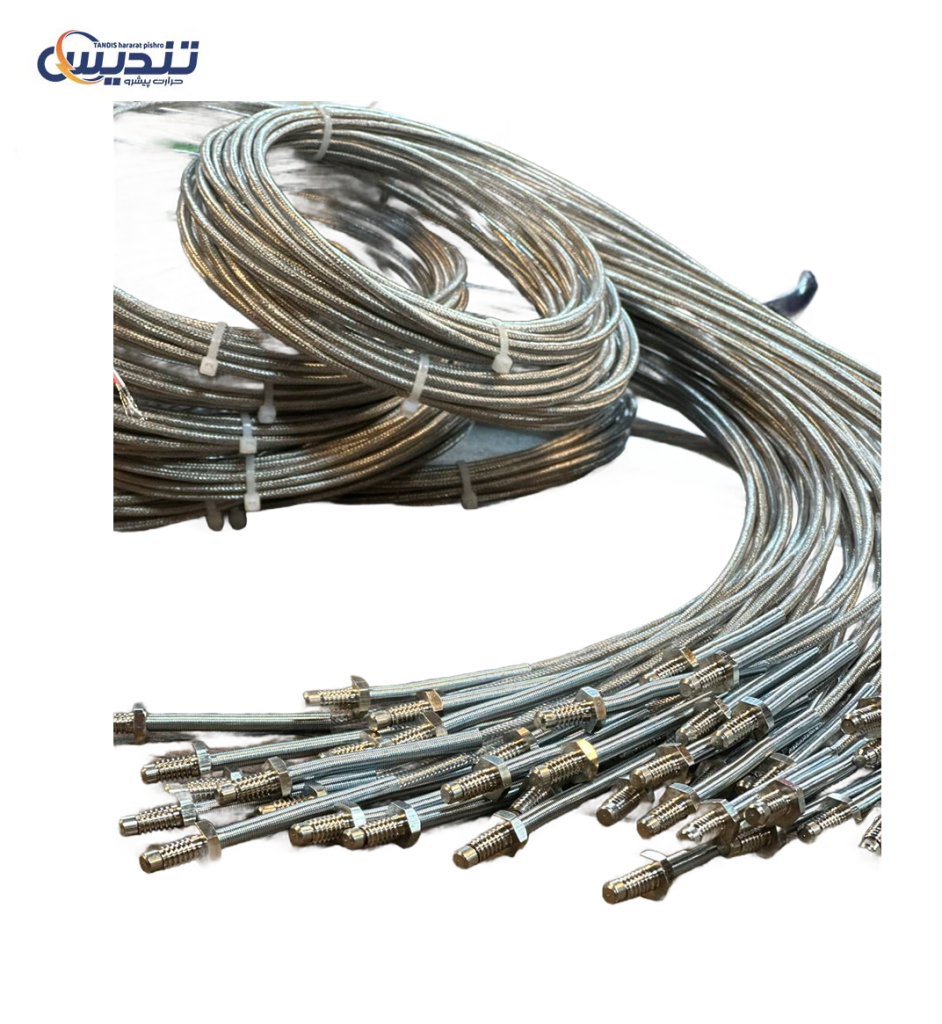

ترموکوپل تایپ K قطعه M6 طول سیم دو متر
موجود در انبار
| نام محصول |
ترموکوپل تایپ K قطعه M6 طول سیم دو متر |
|---|---|
| برند سازنده |
تندیس حرارت پیشرو |
| اصالت کالا |
اصل |
| نوع ترموکوپل |
Type K (نیکل-کروم / نیکل-آلومینیوم) |
| جنس پروب |
فولاد ضد زنگ 304 یا 316 (استیل) |
| اندازه پیچ اتصال |
M6 میلیمتر |
| طول سیم |
۲ متر (با روکش مقاوم) |
| رنج دمایی بهینه |
تا ۳۰۰ درجه سانتیگراد |
| حساسیت |
~۴۱ میکروولت بر درجه سانتیگراد |
| دقت |
±۲.۲ درجه سانتیگراد یا ±۰.۷۵٪ |
| کاربرد پیشنهادی |
کورهها، هیترها، تجهیزات پزشکی و آزمایشگاهی |
