در صنایع فرآیندی، نفت و گاز، پتروشیمی و صنایع غذایی، کنترل و مانیتورینگ دقیق دمای مخازن نگهداری بزرگ یکی از حیاتیترین پارامترها برای تضمین ایمنی، حفظ کیفیت محصول و جلوگیری از حوادث جبرانناپذیر است. سیالات درون مخازن غولپیکر به دلیل حجم بالا و پدیده لایهبندی حرارتی (Thermal Stratification)، دمای یکنواختی ندارند.
در این میان، استفاده از ترموکوپلهای چند نقطهای (Multipoint Thermocouples) به عنوان مدرنترین و کارآمدترین روش برای پایش لحظهای و نقطهبهنقطه دمای مخازن شناخته میشود.
ترموکوپل چند نقطهای (Multipoint) چیست؟

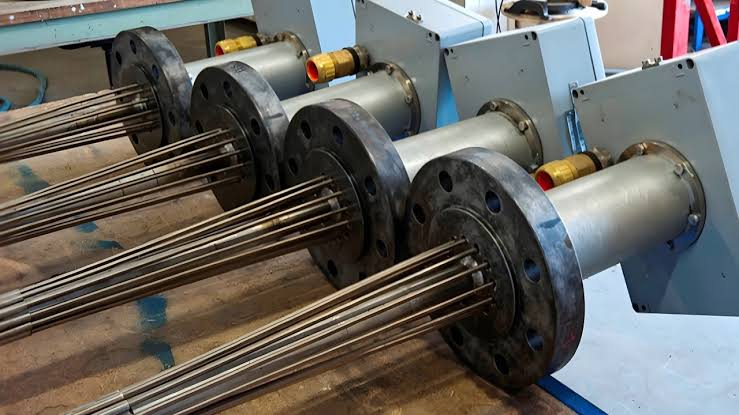

ترموکوپل چند نقطهای تجهیز دقیق اندازهگیری دما است که از چندین سنسور مجزا در طول یک غلاف (Sheath) یا لوله محافظ تشکیل شده است. به جای نصب چندین ترموکوپل تکنقطهای در ارتفاعهای مختلف مخزن – که هزینهبر و نیازمند سوراخکاریهای متعدد است – با نصب یک ترموکوپل Multipoint میتوان پروفایل کامل دمایی (از کف تا سطح سیال) را بهصورت همزمان ثبت کرد.
چرا مانیتورینگ دمای مخازن بزرگ اهمیت حیاتی دارد؟
نگهداری سیالات شیمیایی، هیدروکربنها و مواد غذایی در مخازن بزرگ بدون پایش دقیق دما، خطرات و خسارات زیر را به همراه دارد:
- پدیده لایهبندی حرارتی (Thermal Stratification): دمای سیال در کف، وسط و سطح مخزن متفاوت است. اندازهگیری تکنقطهای تصویر اشتباهی از کل سیال ارائه میدهد.
- پیشگیری از حوادث و انفجار: در مخازن نفتی و شیمیایی، افزایش ناگهانی دما در یک نقطه خاص میتواند نشاندهنده واکنشهای خطرناک یا خطرات ایمنی باشد.
- حفظ کیفیت محصول: تغییرات دما در مخازن نگهداری مواد غذایی یا دارویی باعث فاسد شدن یا تغییر خواص شیمیایی فرآورده میشود.
- محاسبه دقیق حجم و جرم: تراکم سیالات با تغییر دما تغییر میکند؛ بنابراین برای محاسبه دقیق موجودی مخازن (Inventory Management)، داشتن پروفایل دقیق دما ضروری است.
مزایای کلیدی استفاده از ترموکوپلهای چند نقطهای در مخازن
استفاده از سیستمهای مانیتورینگ چند نقطهای در مقایسه با روشهای سنتی مزایای رقابتی متعددی دارد:

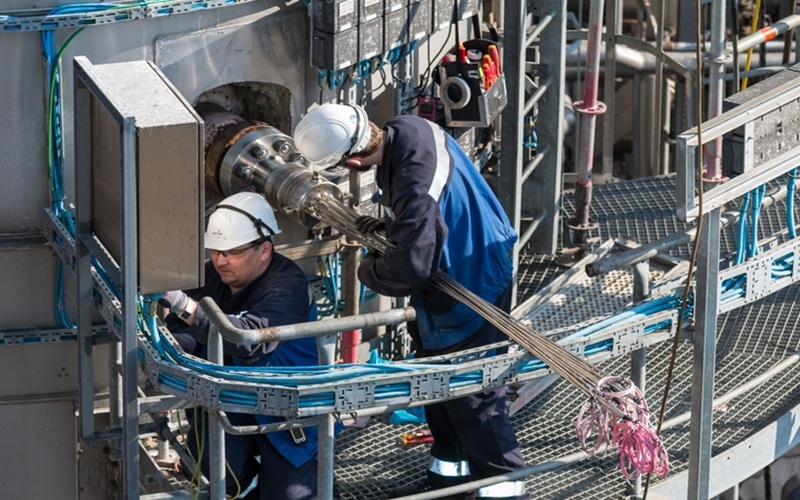

- کاهش هزینههای نصب و نگهداری: ایجاد تنها یک نازل یا ورودی روی مخزن به جای چندین ورودی مجزا.
- ترسیم پروفایل دقیق و لحظهای دما: مشاهده منحنی تغییرات دما در لایههای مختلف سیال به صورت آنلاین.
- مقاومت بالا در برابر شرایط سخت صنعتی: طراحی شده برای تحمل فشار، خوردگی شیمیایی و محیطهای دارای خطر انفجار (گواهیهای ATEX / IECEx).
- طراحی سفارشی (Custom Design): امکان تعیین تعداد نقاط اندازهگیری و فاصله بین آنها با توجه به ابعاد و نوع مخزن.
- یکپارچهسازی آسان با سیستمهای PLC و DCS: قابلیت اتصال به سیستمهای کنترلی مرکز برای ارسال آلارمهای خودکار.
کاربردهای اصلی ترموکوپل Multipoint در صنایع
این سنسورهای پیشرفته در طیف وسیعی از صنایع کاربرد دارند:
- صنایع نفت، گاز و پتروشیمی: مانیتورینگ دمای مخازن ذخیره نفت خام، بنزین، میعانات گازی و میعانهای شیمیایی.
- مخازن ذخیرهسازی LNG و LPG: کنترل دقیق دما در شرایط برودتی (Cryogenic).
- صنایع غذایی و دارویی: پایش دمای مخازن سیلو، روغنهای خوراکی، شیر و شربتهای صنعتی.
- راکتورهای شیمیایی و برجهای تقطیر: کنترل واکنشهای گرماده و گرماگیر در سطوح مختلف.
انواع ترموکوپلهای چند نقطهای برای مخازن
بسته به نوع مخزن و شرایط فرآیندی، این تجهیزات در مدلهای مختلفی تولید میشوند:

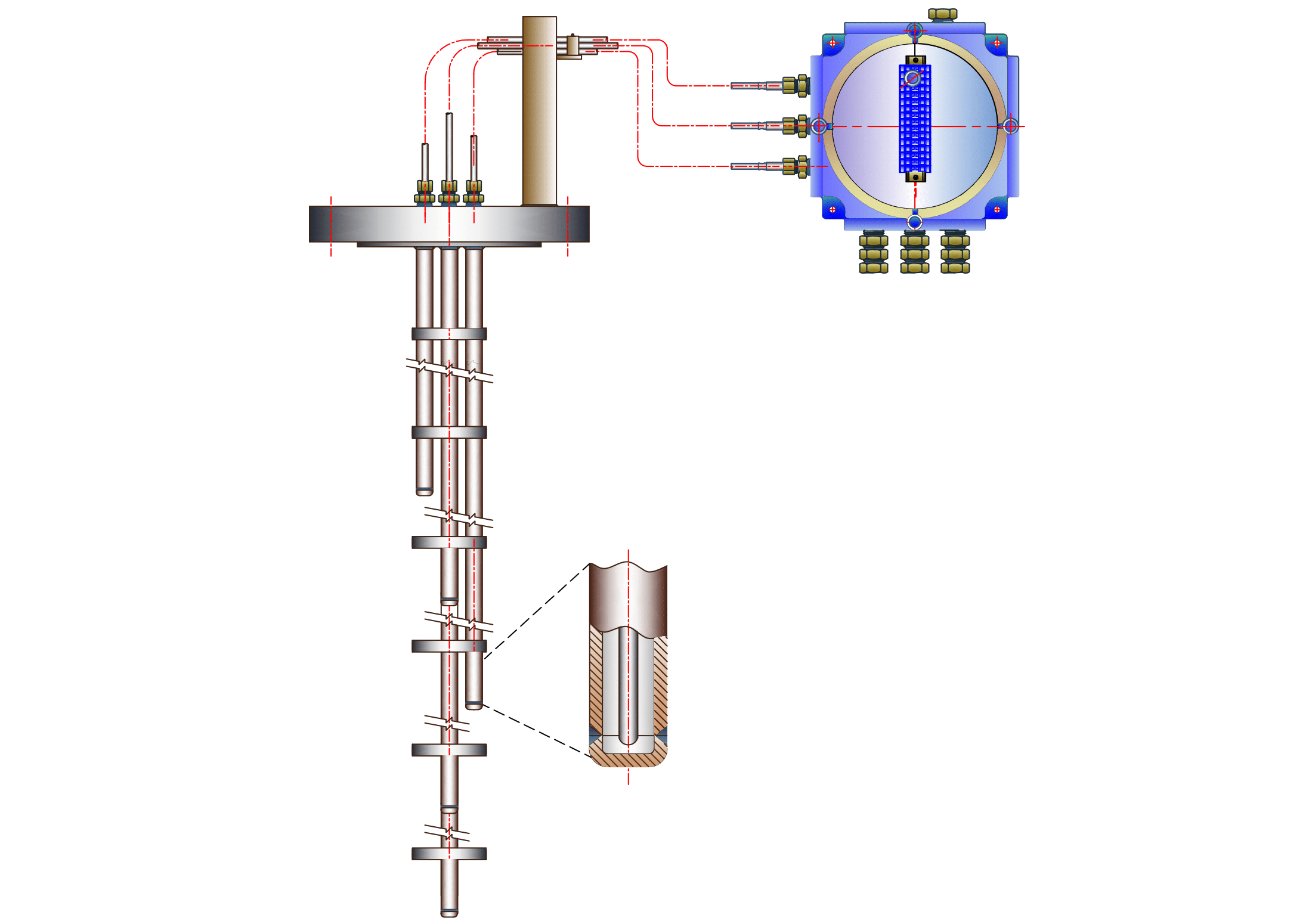

- مدل غلاف صصلب (Rigid Probe): مناسب برای مخازن با عمق کم تا متوسط و نصب مستقیم از بالای مخزن.
- مدل انعطافپذیر (Flexible / Cable-based): مناسب برای مخازن بسیار عمیق و مرتفع که حمل و نصب لولههای صلب در آنها دشوار است.
- مدل با غلاف محافظ چندگانه (Primary & Secondary Containment): جهت استفاده در مواد بسیار سمی یا خطرناک برای جلوگیری از نشت سیال در صورت آسیب به سنسور.
جمعبندی؛ افزایش ایمنی و بهرهوری با انتخاب تجهیزات مناسب
مانیتورینگ دمای مخازن بزرگ با ترموکوپلهای چند نقطهای، سرمایهگذاری هوشمندانهای برای افزایش ایمنی، کاهش اتلاف انرژی و مدیریت بهینه ذخایر است. انتخاب نوع تایپ ترموکوپل (Type K, J, N, Pt100 و…)، جنس غلاف و تعداد نقاط اندازهگیری باید بر اساس نوع سیال، فشار و دمای کاری مخزن انجام شود.
مشاوره و تامین تجهیزات اندازهگیری دما:
برای انتخاب و طراحی بهترین سیستم مانیتورینگ دمای مخازن متناسب با نیاز مجموعه خود، میتوانید با کارشناسان ابزاردقیق ما در ارتباط باشید.
