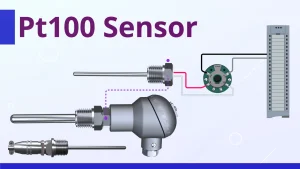

راهنمای نصب سنسور PT100: قدم به قدم با ما همراه باشید تا در این مقاله، نحوه نصب این سنسور را به طور کامل شرح دهیم. در ادامه، ما به شما نشان خواهیم داد که چگونه این سنسور را به درستی نصب کنید و از آن استفاده نمایید.
برای نصب حسگرهای PT100، آشنایی با تجهیزات مرتبط مانند ترموول (Thermowell) ضروری است. در بعضی از شرایط، استفاده از ترموول به‌عنوان ابزاری دقیق برای نصب این حسگرها مورد نیاز است. در اینجا، ما به بررسی فرآیند نصب با کمک ترموول می‌پردازیم تا درک بهتری از این روش داشته باشید.
استفاده از ترمووِل برای نصب PT100
ترموول‌ها ابزارهایی ضروری در صنایع مختلف هستند، به خصوص در محیط‌هایی با شرایط سخت مانند محیط‌های تحت فشار و اسیدی. این تجهیزات نقش مهمی در محافظت از سنسورها ایفا می‌کنند و به کاربران اجازه می‌دهند در صورت بروز هرگونه مشکل، سنسورها را به راحتی و بدون اختلال در فرایند کلی، تعویض یا تعمیر کنند. برای مثال، اگر سنسور خراب شود، می‌توان به راحتی آن را از ترموول جدا کرد و سنسور جدیدی را جایگزین نمود، بدون اینکه نیاز باشد کل فرایند متوقف شود. این امر باعث صرفه‌جویی در زمان و هزینه می‌شود و از بروز مشکلات احتمالی در آینده جلوگیری می‌کند.
برای اندازه‌گیری دما، بخش سنجش دماسنج را با یک ماده انتقال حرارتی مناسب، مانند مخلوطی از گرافیت، گلیسیرین یا پترولاتوم، به‌طور کامل بپوشانید. بعد از این مرحله، سنسور را نصب کنید. توجه داشته باشید که رزوه‌های لوله روی سنسور به آب‌بندی اضافی نیاز ندارند.
مراحل نصب سنسور PT100 با ترمووِل
- برای نصب سنسور، آن را در ترموول قرار دهید و از spring loaded stem برای اتصال مثبت به کف چاهک استفاده کنید. قبل از انجام این کار، اطمینان حاصل کنید که کابل‌های سر اتصال پیچ خورده نباشند. در صورت مشاهده هرگونه پیچ خوردگی، سیم‌ها را از ترمینال جدا کرده، آن‌ها را در ترموول قرار دهید و سپس مجدداً وصل نمایید تا از عملکرد صحیح سیستم اطمینان حاصل شود.
- برای اتصال سنسور PT100، از یک سیم مسی تمیز استفاده کنید و اطمینان حاصل کنید که تمام کابل‌های اتصال هم‌اندازه و هم‌طول هستند. سپس، سیم‌ها را به پایانه‌های کلگی وصل کنید. توجه داشته باشید که دو طرف RTD دارای سیم‌هایی با رنگ‌های متفاوت است که با رنگ پایه‌های مشترک مطابقت دارند.
- ناحیه غوطه‌وری، که به‌عنوان یک عامل مهم در دقت اندازه‌گیری شناخته می‌شود، نیازمند عمق مناسبی است تا نتایج دقیق و قابل اعتماد حاصل شود. برای دستیابی به حداکثر دقت، پیشنهاد می‌شود که حداقل ده برابر قطر ساقه در این ناحیه قرار گیرد تا فرآیند اندازه‌گیری به‌طور موثر انجام شود.
نگهداری از سنسور PT100
- فرکانس کالیبراسیون تحت تأثیر عوامل متعددی قرار دارد، از جمله چرخه دما، لرزش، و شوک. کاربران باید به طور منظم فرکانس آزمایش کالیبراسیون را برای هر یک از این عوامل تعیین کنند تا اطمینان حاصل شود که تجهیزات به درستی کار می‌کنند. این فرآیند تضمین می‌کند که دقت و صحت تجهیزات در طول زمان حفظ می‌شود.
- برای کالیبراسیون سنسور RTD، میزان مقاومت آن با یک استاندارد کاری مقایسه می‌شود. بهتر است این فرایند در محل نصب سنسور انجام شود. در صورت جابجایی سنسور برای کالیبراسیون، باید مجدداً در همان موقعیت و عمق اولیه قرار گیرد تا دقت اندازه‌گیری تضمین شود.
- برای حفظ عملکرد بهینه، به طور منظم غلاف سنسور و سطح ترموول را بازرسی کنید. در صورت مشاهده هرگونه خوردگی یا آسیب، ضروری است که سنسور یا ترموول را تعویض کنید تا اطمینان حاصل شود که تجهیزات به درستی کار می‌کنند.
اتصالات سیم کشی حسگرهای RTD
حسگرهای RTD (آر تی دی) دارای اتصالات مختلفی است که در اینجا قصد داریم آن ها را مورد بررسی قرار دهیم:
اتصال دو سیم (Two wire)
در این طراحی، سنسورها به صورت مستقیم به انتهای مدار متصل می‌شوند. این روش در شرایطی ایده‌آل است که مقاومت کابل‌های هادی ثابت در نظر گرفته شود، به ویژه در مواردی که تغییرات دمایی تاثیر قابل توجهی بر مقاومت کابل‌ها ندارد.
اتصال سه سیم (Three wire)
سه کابل به سنسور متصل می‌شوند، یکی به یک سر و دو کابل دیگر به انتهای دیگر. این اتصال به ابزاری که برای دریافت سه ورودی طراحی شده است، متصل می‌شود و به این ترتیب، تاثیر مقاومت کابل‌ها و تغییرات دمایی بر مقاومت هادی‌ها جبران می‌گردد. این روش اتصال سه‌سیم، رایج‌ترین شیوه در صنایع مختلف برای اندازه‌گیری دما است.
اتصال چهار سیم (Four wire)
دو سیم اضافی به انتهای سنسور متصل می‌شوند تا مقاومت کابل و تغییرات دمایی را جبران کنند. این پیکربندی برای ابزارهایی مناسب است که دارای ورودی چهار سیم هستند و در مواقعی که دقت بالای اندازه‌گیری دما ضروری است، مورد استفاده قرار می‌گیرد.
سخن پایانی
در این مقاله، ما به شما نشان دادیم که چگونه سنسور PT100 را نصب کنید و مراحل نصب این دستگاه حساس دما را قدم به قدم توضیح دادیم. اگر هنوز هم سوالاتی در مورد فرآیند نصب سنسور دارید، لطفاً در قسمت نظرات مطرح کنید و ما خوشحال می‌شویم که به زودی به شما کمک کنیم.
