کاربرد ترموکوپل ها در نیروگاه ها

آیا تا به حال به این فکر کرده‌اید که چگونه غول‌های صنعتی تولید برق، یعنی نیروگاه‌ها، با آن همه حرارت و فشار سرسام‌آور، ایمن و کارآمد باقی می‌مانند؟ راز این کنترل دقیق و حیاتی، در دستان سنسورهای کوچک اما قدرتمندی به نام ترموکوپل است. درک کاربرد ترموکوپل ها در نیروگاه ها به معنای درک شریان اصلی نظارت بر ایمنی و بهینه‌سازی راندمان در این مراکز استراتژیک است. در این مقاله از بلاگ تندیس حرارت پیشرو، به قلب نیروگاه‌ها سفر می‌کنیم تا نقش بی‌بدیل این ابزارهای دقیق را از نزدیک بررسی کنیم.

چرا اندازه‌گیری دما در نیروگاه‌ها تا این حد حیاتی است؟

نیروگاه‌ها، اعم از حرارتی، گازی یا سیکل ترکیبی، بر پایه تبدیل انرژی حرارتی به انرژی الکتریکی کار می‌کنند. در تمام مراحل این فرآیند، دما یک متغیر کلیدی است. دمای بیش از حد پایین، راندمان تولید را به شدت کاهش می‌دهد و دمای بیش از حد بالا می‌تواند منجر به ذوب شدن قطعات، آسیب دیدن تجهیزات گران‌قیمتی مانند توربین‌ها و حتی حوادث فاجعه‌بار شود. بنابراین، نظارت لحظه‌ای و دقیق بر دما برای موارد زیر ضروری است:

• تضمین ایمنی: جلوگیری از رسیدن دما به نقاط بحرانی و خطرآفرین.
• افزایش راندمان: نگه داشتن دما در محدوده بهینه برای حداکثر تولید.
• افزایش طول عمر تجهیزات: جلوگیری از تنش‌های حرارتی و فرسودگی زودرس قطعات.
• کنترل فرآیندهای احتراق و شیمیایی: بهینه‌سازی مصرف سوخت و کاهش آلاینده‌ها.

ترموکوپل نیروگاهی: قهرمان گمنام در دمای بالا

یک ترموکوپل ابزاری ساده اما فوق‌العاده کارآمد برای اندازه‌گیری دما است. این سنسور از اتصال دو فلز غیرهم‌جنس ساخته شده که با تغییر دما، یک ولتاژ بسیار کوچک تولید می‌کند. این ولتاژ به طور مستقیم با دما متناسب است و با اندازه‌گیری آن، می‌توان دما را با دقت بالایی مشخص کرد. به دلیل ساختار مقاوم، قیمت مناسب و توانایی کار در گستره دمایی بسیار وسیع (از زیر صفر تا بیش از 2000 درجه سانتی‌گراد)، ترموکوپل‌ها به انتخاب اول برای کاربرد در نیروگاه‌ها تبدیل شده‌اند.

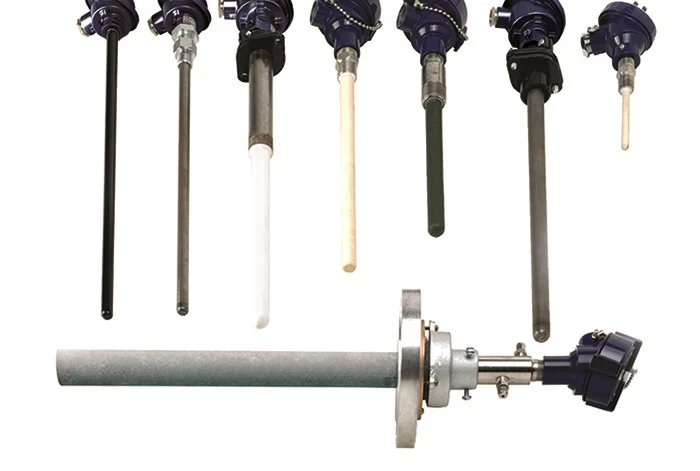

بررسی انواع ترموکوپل‌های پرکاربرد در صنعت برق

هرچند اصول کار همه ترموکوپل‌ها یکسان است، اما بسته به جنس فلزات، انواع مختلفی با ویژگی‌های منحصربه‌فرد وجود دارند. در نیروگاه‌ها، معمولاً از انواع ترموکوپل صنعتی خاصی استفاده می‌شود:

• ترموکوپل نوع K: به دلیل محدوده دمایی وسیع و قیمت مناسب، یکی از پرکاربردترین‌ها در بخش‌های عمومی نیروگاه است.
• ترموکوپل نوع S, R و B: این ترموکوپل‌ها که از فلزات نجیب (خانواده پلاتین) ساخته شده‌اند، برای اندازه‌گیری دماهای بسیار بالا (بالای 1200 درجه سانتی‌گراد) در نقاط حساس مانند محفظه احتراق توربین‌های گازی و بویلرها ایده‌آل هستند.

مهم‌ترین نقاط اندازه‌گیری دما با ترموکوپل در نیروگاه

کاربرد ترموکوپل ها در نیروگاه ها محدود به یک بخش نیست؛ این سنسورها در سراسر مجموعه نصب شده و شبکه‌ای از داده‌های دمایی را فراهم می‌کنند. برخی از مهم‌ترین نقاط عبارتند از:

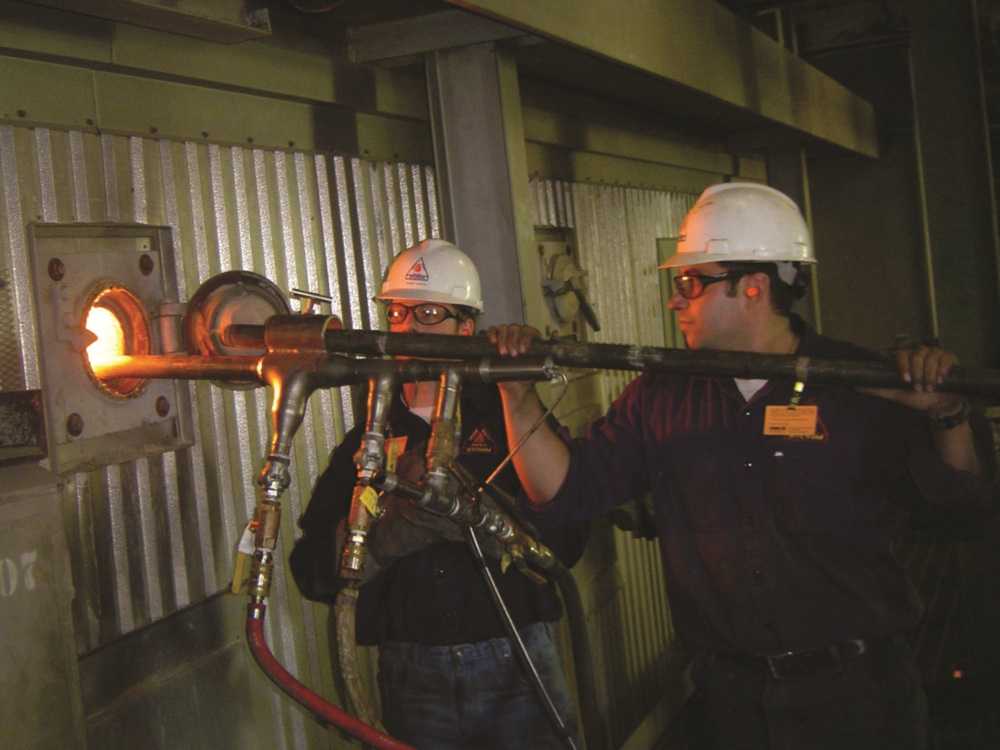

• بویلرها و سوپرهیترها: نظارت بر دمای دیواره لوله‌ها برای جلوگیری از پارگی و همچنین کنترل دمای بخار خروجی برای رسیدن به راندمان حداکثری.
• توربین‌های گازی و بخاری: اندازه‌گیری دمای گازهای ورودی به توربین و دمای اگزوز از اهمیت فوق‌العاده‌ای برخوردار است. همچنین دمای یاتاقان‌های توربین برای جلوگیری از خرابی تحت نظر قرار می‌گیرد.
• اگزوز و دودکش: کنترل دمای گازهای خروجی برای مسائل زیست‌محیطی و همچنین برای استفاده مجدد از حرارت در سیستم‌های بازیاب حرارت (HRSG) در نیروگاه‌های سیکل ترکیبی.
• یاتاقان‌های پمپ‌ها و ژنراتورها: افزایش غیرعادی دما در یاتاقان‌ها اولین نشانه یک مشکل مکانیکی است که ترموکوپل‌ها به سرعت آن را تشخیص می‌دهند.

جدول مقایسه‌ای ترموکوپل‌های رایج در نیروگاه

جمع‌بندی

همانطور که دیدیم، از دیواره‌های داغ بویلرها گرفته تا یاتاقان‌های دوار ژنراتورها، کاربرد ترموکوپل ها در نیروگاه ها یک امر حیاتی و گسترده است. این سنسورهای دقیق و مقاوم، چشم و گوش اپراتورها در محیط‌های خشن و پرحرارت هستند و نقشی کلیدی در تضمین ایمنی، پایداری و کارایی اقتصادی این مجموعه‌های عظیم ایفا می‌کنند. انتخاب صحیح نوع ترموکوپل، غلاف محافظ و کابل‌های رابط، متناسب با شرایط هر نقطه از نیروگاه، یک تخصص است که مستقیماً بر عملکرد کل سیستم تأثیر می‌گذارد.

تندیس حرارت پیشرو با سال‌ها تجربه در زمینه تأمین تجهیزات ابزار دقیق، آماده ارائه مشاوره تخصصی و تأمین انواع ترموكوپل‌های صنعتی با بالاترین استانداردهای کیفی برای صنایع مختلف از جمله نیروگاه‌ها است. برای اطمینان از دقت و پایداری در اندازه‌گیری‌های دمایی خود، با کارشناسان ما در تماس باشید.
