ترموکوپل (Thermocouple) یکی از پرکاربردترین سنسورهای اندازهگیری دما در صنایع مختلف، از تجهیزات خانگی گرفته تا کورههای صنعتی و پالایشگاهها است. اما اساس کار ترموکوپل چیست و چگونه میتواند دما را با دقت بالا به جریان الکتریکی تبدیل کند؟
در این مقاله قصد داریم به زبان ساده و علمی، نحوه کارکرد ترموکوپل، اثر سیبک (Seebeck Effect) و اجزای اصلی این تجهیز سنجش دما را بررسی کنیم.
اساس کار ترموکوپل بر چه پایهای است؟
اساس کار ترموکوپل بر پایه یک پدیده فیزیکی به نام «اثر سیبک» (Seebeck Effect) استوار است. این اثر در سال ۱۸۲۱ توسط فیزیکدان آلمانی، توماس سیبک، کشف شد.
به زبان ساده:
هنگامی که دو فلز غیرهمجنس (مانند مس و قسطنطنیه یا کرومل و آلومل) در یک نقطه به هم متصل شوند و بین این نقطه اتصال و انتهای دیگر سیمها اختلاف دما وجود داشته باشد، یک اختلاف پتانسیل یا ولتاژ بسیار کوچک (در حد میلیولت) ایجاد میشود.
با اندازهگیری این ولتاژ تولیدشده و استفاده از جداول استاندارد، میتوان دمای دقیق نقطه اتصال را محاسبه کرد.
اجزای اصلی در نحوه عملکرد ترموکوپل

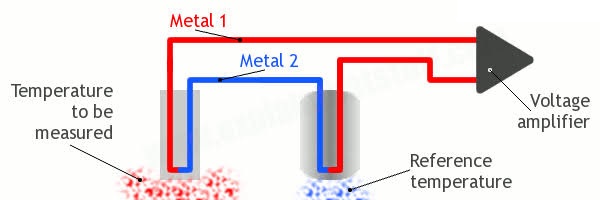

برای درک بهتر اساس کار ترموکوپل، باید با دو نقطه کلیدی در مدار آن آشنا شوید:
- اتصال گرم یا نقطه سنجش (Hot Junction): نقطهای که دو فلز به هم متصل شده و در محیطی که قرار است دمای آن اندازه گرفته شود (مانند داخل کوره یا لوله) قرار میگیرد.
- اتصال سرد یا نقطه مرجع (Cold Junction): انتهای دیگر سیمها که به دستگاه اندازهگیری (مانند نمایشگر دما یا PLC) متصل است و در یک دمای مشخص و معلوم نگه داشته میشود.
رابطه اصلی: میزان ولتاژ تولیدی در ترموکوپل مستقیماً با اختلاف دمای بین اتصال گرم و اتصال سرد رابطه دارد.
مراحل اندازهگیری دما در ترموکوپل (قدم به قدم)
- تغییر دما در نقطه سنجش: با افزایش یا کاهش دما در محل اتصال گرم، انرژی گرمایی باعث حرکت الکترونها در دو فلز متفاوت میشود.
- ایجاد جریان الکترونها: به دلیل متفاوت بودن جنس دو فلز، سرعت و میزان حرکت الکترونها در آنها یکسان نیست.
- تولید ولتاژ (میلیولت): این عدم توازن الکترونی باعث ایجاد یک ولتاژ بسیار ضعیف در انتهای سیمها میشود.
- تبدیل ولتاژ به دما: دستگاه ثبتکننده (ترانسمیتر یا کنترلر دما) این ولتاژ میلیولتی را دریافت کرده و بر اساس جدول استاندارد نوع ترموکوپل، آن را به درجه سانتیگراد یا فارنهایت تبدیل میکند.
چرا اساس کار ترموکوپل باعث محبوبیت آن شده است؟
ویژگیهای منحصربهفردی که در نحوه کار ترموکوپل وجود دارد، آن را به اولین انتخاب در صنعت تبدیل کرده است:
- بدون نیاز به منبع تغذیه خارجی: ترموکوپلها مولد ولتاژ هستند و برای کار کرد ژنراتور داخلی خود نیاز به برق ندارند.

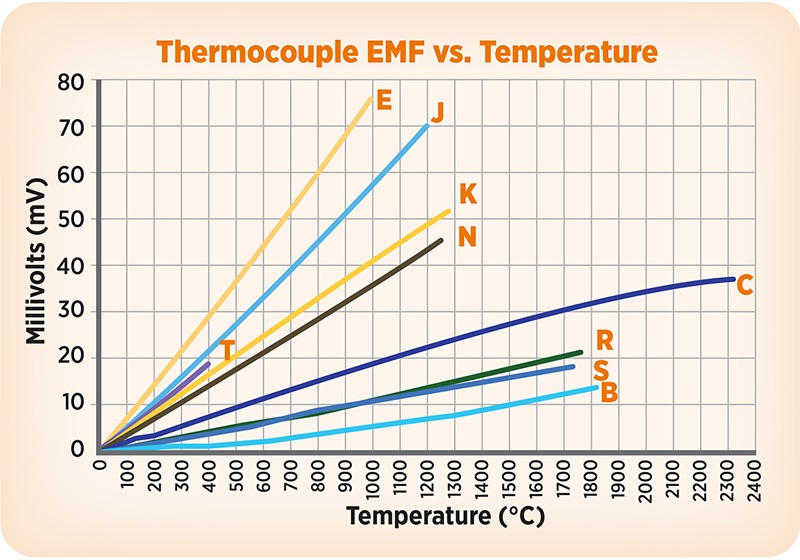

- بازه دمایی بسیار وسیع: بسته به نوع فلزات بهکاررفته (تیپهای K, J, T, R, S و…)، ترموکوپلها میتوانند دمایی از ۲۰۰- تا بالای ۱۸۰۰ درجه سانتیگراد را اندازه بگیرند.
- سرعت پاسخدهی بالا: به دلیل اتصال مستقیم دو فلز، تغییرات دما بهسرعت شناسایی میشود.
- استحکام و دوام بالا: ساختار ساده و مکانیکی آنها باعث مقاومت بالا در برابر شوک و لرزش میشود.
سوالات متداول درباره اساس کار ترموکوپل (FAQ)
۱. آیا ترموکوپل بدون برق کار میکند؟
بله. اساس کار ترموکوپل خوددهی (Self-powered) است؛ یعنی با استفاده از گرمای محیط، ولتاژ میلیولتی تولید میکند و نیازی به منبع تغذیه مجزا برای خود سنسور نیست.
۲. اثر سیبک در ترموکوپل چیست؟
اثر سیبک پدیدهای است که در آن اختلاف دما بین دو نقطه از دو فلز غیرهمجنس، باعث تولید ولتاژ الکتریکی میشود.
۳. چرا جنس سیمهای ترموکوپل باید متفاوت باشد؟
اگر هر دو سیم از یک جنس باشند، حرکت الکترونها در هر دو سمت یکسان خواهد بود و هیچ اختلاف پتانسیل یا ولتاژی برای اندازهگیری شکل نمیگیرد.
جمعبندی
اساس کار ترموکوپل بر پایه تبدیل مستقیم انرژی گرمایی به انرژی الکتریکی (اثر سیبک) است. بکارگیری این اصل ساده اما کارآمد سبب شده تا ترموکوپلها به یکی از مطمئنترین، اقتصادیترین و دقیقترین ابزارهای اندازهگیری دما در کنترل فرآیندهای صنعتی تبدیل شوند. شناخت نحوه کارکرد این سنسور به شما کمک میکند تا مناسبترین تیپ ترموکوپل را برای کاربرد مورد نظر خود انتخاب کنید.
