در اثر سیبک، اتصال دو فلز مختلف منجر به پدیده‌ای جالب می‌شود. هنگامی که دمای یکی از فلزات تغییر می‌کند، ولتاژی در محل اتصال آن دو فلز ایجاد می‌گردد. این پدیده، که به نام اثر سیبک شناخته می‌شود، نشان‌دهنده ارتباط بین دما و ولتاژ در فلزات است. پدیده‌ای که به نام توماس سیبک، فیزیکدان آلمانی، شناخته می‌شود، در اوایل قرن نوزدهم توسط وی توصیف شد. این پدیده، که به نام اثر سیبک معروف است، ناشی از عدم تعادل حرارتی و الکتریکی در مواد مختلف است. این عدم تعادل به تفاوت دما و توزیع نامتقارن بارهای الکتریکی در مواد مرتبط است. سیبک با کشف این پدیده، پایه‌گذار درکی عمیق‌تر از تعاملات حرارتی و الکتریکی در مواد شد.
اصول عملکرد
در فرایند اتصال فلزات مختلف، انتقال حرارت بین آن‌ها پدیده‌ای جالب را به وجود می‌آورد. با گرم شدن یکی از فلزات، الکترون‌ها با سرعت در آن فلز به حرکت درمی‌آیند و به سمت فلز سردتر حرکت می‌کنند. این جابه‌جایی الکترون‌ها، تعادل بارهای الکتریکی را برهم می‌زند و در محل اتصال، ولتاژی ایجاد می‌شود. میزان این ولتاژ به دمای فلزات و نوع آن‌ها بستگی دارد. برای مثال، ترکیب فلزاتی مثل نیکل و مس، ولتاژهای متفاوتی را در دماهای مختلف تولید می‌کند. این پدیده، اساس فناوری‌های مختلفی را تشکیل می‌دهد و در کاربردهای متنوعی مورد استفاده قرار می‌گیرد.
ترموکوپل‌ها (Thermocouples)
ترموکوپل‌ها، به عنوان حسگرهای دما، در طیف وسیعی از صنایع از جمله پتروشیمی، تولید و سیستم‌های کنترل حرارتی نقش حیاتی دارند. این دستگاه‌ها با استفاده از دو فلز متفاوت که به عنوان الکترود عمل می‌کنند، ولتاژ تولید می‌کنند و به این ترتیب، دما را اندازه‌گیری می‌نمایند. این فناوری ساده اما کارآمد، پایه و اساس بسیاری از سیستم‌های کنترل دما در صنایع مختلف است.
ساختار و عملکرد

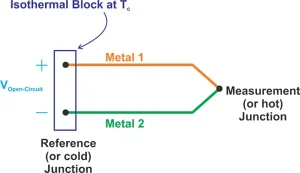

یک ترموکوپل معمولاً از دو نوع سیم تشکیل می‌شود که برای اندازه‌گیری دما به یک نقطه خاص متصل می‌شوند و در انتهای دیگر به یک ولت‌متر متصل هستند. این دو سیم باید از فلزات مختلف ساخته شده باشند تا بتوانند به‌خوبی اثر سیبک را ایجاد کنند. از ترموکوپل‌های متداول می‌توان به نوع J که از آهن و مس تشکیل شده است، نوع K که از نیکل و کروم ساخته می‌شود، و نوع T که از مس و نقره است اشاره کرد. هر یک از این انواع به خاطر ویژگی‌های خاص و دماهای کاری متفاوت، در زمینه‌های مختلف به‌کار می‌روند. به عنوان مثال، نوع K به دلیل مقاومت بالایش در دماهای بالا، در صنایع فلزیابی و حرارتی کاربرد زیادی دارد، در حالی که نوع J بیشتر در کاربردهای عمومی و نوع T برای اندازه‌گیری دما در شرایط سرد و یخچالی مناسب است.
چالش‌های اندازه‌گیری
هنگام اتصال ترموکوپل به ولت‌متر، چالش مهمی به نام اتصال مرجع پدیدار می‌شود. این اتصال جدید می‌تواند ولتاژ اضافی تولید کند، که ممکن است ناشی از دمای آن نقطه باشد. بنابراین، ولتاژ ثبت‌شده ممکن است دما را به درستی نشان ندهد. برای دستیابی به دقت بالا در اندازه‌گیری دما، ضروری است که تأثیر دما در این اتصال مرجع تصحیح و جبران شود.
روش‌های جبران دما
برای مقابله با تاثیرات دما بر اتصال مرجع، تکنیک‌های ویژه‌ای به کار گرفته می‌شوند. مدارهای جبران دما، یکی از راهکارهای موثر در این زمینه است که به حفظ ثبات و دقت در اندازه‌گیری‌ها کمک می‌کند. این روش، تضمین‌کننده عملکرد دقیق و قابل اعتماد در شرایط دمایی مختلف است.
در این روش، دمای مرجع به‌طور دقیق اندازه‌گیری می‌شود و ولتاژی متناسب با آن تولید می‌گردد تا اثرات آن خنثی شود. به عنوان نمونه، اگر دمای محیطی که ترموکوپل در آن قرار دارد ۲۵ درجه سانتی‌گراد باشد، ولتاژ مربوط به این دما به‌طور خودکار از ولتاژ اندازه‌گیری‌شده کسر خواهد شد. این فرآیند به ما کمک می‌کند تا دما را با دقت بیشتری اندازه‌گیری کنیم، زیرا هرگونه نوسان دما در محیط به‌طور خودکار از نتایج نهایی حذف می‌شود. در واقع، این تکنیک به ما این امکان را می‌دهد که بر روی دمای واقعی مورد نظر تمرکز کنیم و تأثیر دماهای محیطی را در اندازه‌گیری‌های خود کاهش دهیم.
اثر پلتیر (Peltier Effect)
وقتی یک جریان الکتریکی از ترموپایل عبور می‌کند، گرما از نقاط گرم به نقاط سرد منتقل می‌شود. در این فرآیند، انرژی حرارتی به واسطه جریان الکتریکی از محل‌های گرم‌تر به سمت محل‌های سردتر حرکت می‌کند و این انتقال انرژی سبب می‌شود که اختلاف دمایی میان این نقاط ایجاد شود. این مکانیزم، اساس عملکرد ترموپایل را تشکیل می‌دهد و موجب می‌شود که از انرژی حرارتی برای تولید کار مفید استفاده شود.
پدیده‌ای به نام اثر پلتیر وجود دارد که نقش مهمی در حوزه‌های گرمایی و سرمایی ایفا می‌کند. این اثر در تجهیزاتی مانند سیستم‌های تهویه مطبوع و دستگاه‌های تنظیم دما به کار گرفته می‌شود. از این ویژگی برای ایجاد سرمایش و گرمایش استفاده می‌شود و در مواردی مانند کنترل دقیق دما بسیار کاربردی است. نقش اثر پلتیر در تکنولوژی‌های مدرن به‌گونه‌ای است که به بهبود کارایی و کاهش مصرف انرژی در سیستم‌های مختلف کمک می‌کند.
