طول و نوع کابل ارتباطی ترموکوپل ها (شیلددار، تفلون، سیلیکون یا فایبرگلاس)

در سیستم‌های کنترل دما و اتوماسیون صنعتی، ترموکوپل‌ها وظیفه اندازه‌گیری دماهای بسیار حساس را بر عهده دارند. اما نکته‌ای که اغلب نادیده گرفته می‌شود این است که سیگنال خروجی ترموکوپل بر حسب میلی‌ولت (mV) بوده و بسیار آسیب‌پذیر است. انتخاب نادرست طول کابل یا استفاده از روکش نامناسب (عایق کابل) می‌تواند باعث خطای خوانش دما، ایجاد نویز شدید و حتی توقف خط تولید شود.

در این مقاله، اثر طول کابل ترموکوپل بر دقت اندازه‌گیری و تفاوت انواع کابل‌های ارتباطی (سیلیکونی، تفلون، فایبرگلاس و شیلددار) را بررسی می‌کنیم تا بهترین گزینه را برای محیط کاری خود انتخاب کنید. در ادامه، راهنمای جامع انتخاب نوع کابل، جنس عایق و محدودیت‌های طول کابل آورده شده است:

۱. تفاوت کابل ترموکوپل (Thermocouple Grade) و کابل جبران‌ساز (Extension/Compensating)

• کابل ترموکوپل (پسوند X مثل KX, JX): جنس هادی‌ها دقیقاً همان آلیاژهای پراب ترموکوپل است. دقت بالا دارد و برای محیط‌هایی که دمای خود کابل هم ممکن است بالا برود مناسب است.
• کابل جبران‌ساز (Extension/Compensating – مثل KCA, KCB): از آلیاژهای متفاوتی ساخته شده که صرفاً در دمای محیط رفتاری شبیه به ترموکوپل دارند. اقتصادی‌تر است اما نباید در معرض دمای بالا قرار گیرد.

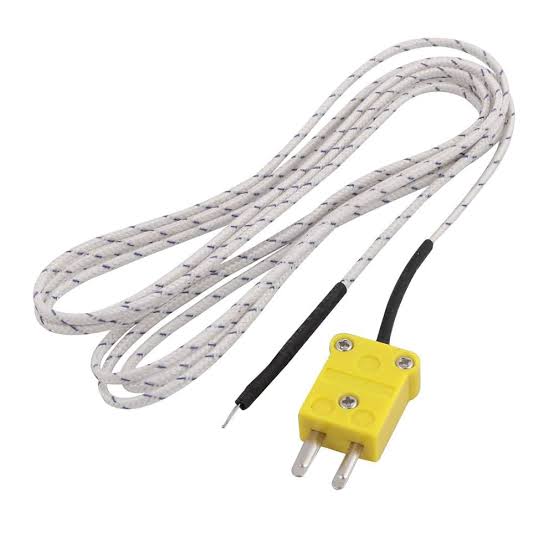

۲. مقایسه انواع عایق و روکش کابل (تفلون، سیلیکون، فایبرگلاس و PVC)

انتخاب روکش مستقیماً به دما، رطوبت، مواد شیمیایی و سایش مکانیکی وابسته است:

۲. مقایسه انواع عایق و روکش کابل (تفلون، سیلیکون، فایبرگلاس و PVC)

انتخاب روکش مستقیماً به دما، رطوبت، مواد شیمیایی و سایش مکانیکی وابسته است:

۳. اهمیت شیلد و محافظت در برابر نویز (Shielding)

از آنجا که سیگنال ترموکوپل بسیار ضعیف است، در محیط‌های صنعتی مستعد دریافت نویزهای الکترومغناطیسی (EMI) و رادیویی (RFI) ناشی از اینورترها (VFD)، موتورها و کابل‌های قدرت است.

• فویل آلومینیومی + سیم ارت (Drain Wire): عالی برای نویزهای الکترواستاتیک فرکانس بالا (پوشش ۱۰۰٪).
• شیلد بافته‌شده مسی قلع‌اندود (Tinned Copper Braid): مقاومت مکانیکی بالا و محافظت عالی در برابر تداخل الکترومغناطیسی فرکانس پایین.

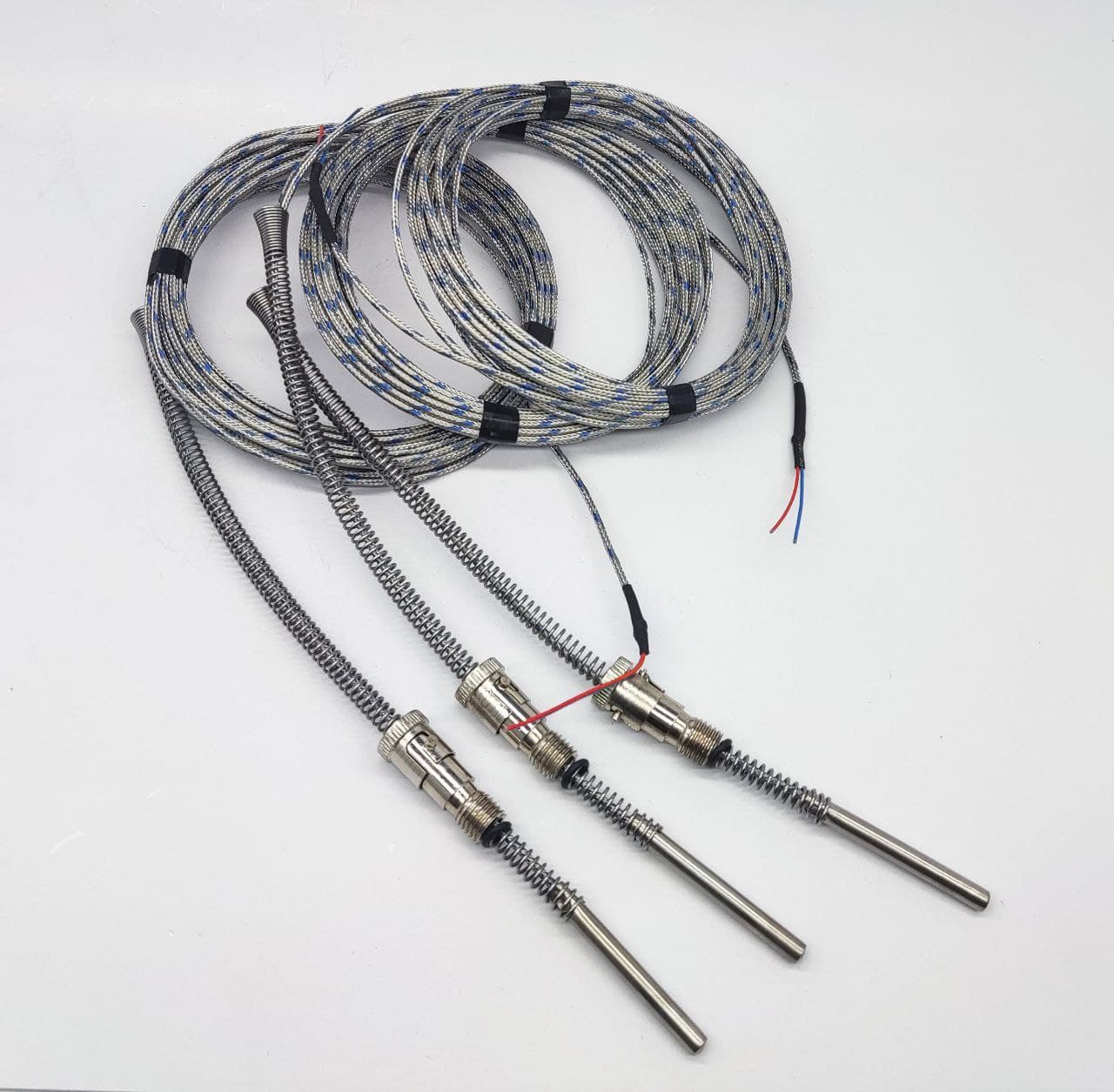

• آرمور/شیلد استیل خارجی (SS Overbraid): علاوه بر محافظت نسبی در برابر نویز، مقاومت بسیار بالایی در برابر سایش فیزیکی، ضربه، لهیدگی و کشش ایجاد می‌کند (به‌ویژه بر روی کابل‌های فایبرگلاس).

نکته طلایی: شیلد کابل باید فقط از یک سر (ترجیحاً در سمت کنترلر/PLC به زمین تمیز یا Instrument Earth) متصل شود تا از تشکیل Ground Loop جلوگیری شود.

4. چک‌لیست انتخاب نهایی

1. دمای مسیر عبور کابل چقدر است؟
   • زیر ۱۰۰ درجه → PVC یا سیلیکون
   • ۱۰۰ تا ۲۵۰ درجه $\to$ تفلون (PTFE) یا سیلیکون
   • بالای ۲۵۰ درجه → فایبرگلاس (با شیلد استیل)
2. آیا محیط مرطوب، روغنی یا اسیدی است؟
   • در صورت وجود آب، روغن یا مواد خورنده هرگز از فایبرگلاس بدون روکش استفاده نکنید؛ انتخاب اول تفلون و انتخاب دوم سیلیکون است.
3. آیا کابل از کنار کابل‌های برق سه‌فاز یا درایو موتور رد می‌شود؟
   • حتماً کابل با شیلد کامل (فویل + بافته قلع‌اندود) انتخاب شود و ارتینگ یک‌طرفه رعایت گردد.
4. فاصله چقدر است؟
   • کمتر از ۳۰ متر $\to$ کابل رابط مستقیم با سایز مناسب (0.5mm).
   • بیش از ۵۰ متر → استفاده از ترانسمیتر جریانی 20$\text{ mA}$.
