آیا دماسنج صنعتی شما اعداد غیرواقعی نشان میدهد؟ یا به دقت اندازهگیری دمای فرآیندهای حساس خود شک دارید؟ این مشکل میتواند منجر به افت کیفیت محصول، هدررفت انرژی و حتی خطرات ایمنی شود. اما نگران نباشید، راهحل سادهتر از چیزی است که فکر میکنید. آشنایی با نحوه تست ترموکوپل نوع k، یکی از پرکاربردترین سنسورهای دما، به شما کمک میکند تا بهسرعت و با اطمینان از صحت عملکرد تجهیزات خود مطمئن شوید. در این راهنمای جامع، قدمبهقدم به شما نشان میدهیم که چگونه این کار را مانند یک متخصص انجام دهید.
چرا تست صحت عملکرد ترموکوپل اهمیت دارد؟
ترموکوپلها در قلب بسیاری از فرآیندهای صنعتی، از کورههای ذوب فلزات گرفته تا صنایع غذایی و دارویی، قرار دارند. کوچکترین خطا در خوانش دما میتواند به خسارتهای میلیون تومانی منجر شود. تست منظم ترموکوپلها تضمین میکند که:
- کیفیت محصول حفظ میشود: دمای دقیق برای دستیابی به کیفیت ثابت در تولید ضروری است.
- ایمنی افزایش مییابد: در فرآیندهای با دمای بالا، خوانش نادرست دما میتواند فاجعهبار باشد.
- در هزینهها صرفهجویی میشود: عملکرد بهینه تجهیزات به معنای مصرف بهینه انرژی و کاهش ضایعات است.
- از توقفهای برنامهریزی نشده جلوگیری میکند: شناسایی یک ترموکوپل معیوب قبل از کار افتادن کامل آن، از توقف خط تولید جلوگیری میکند.

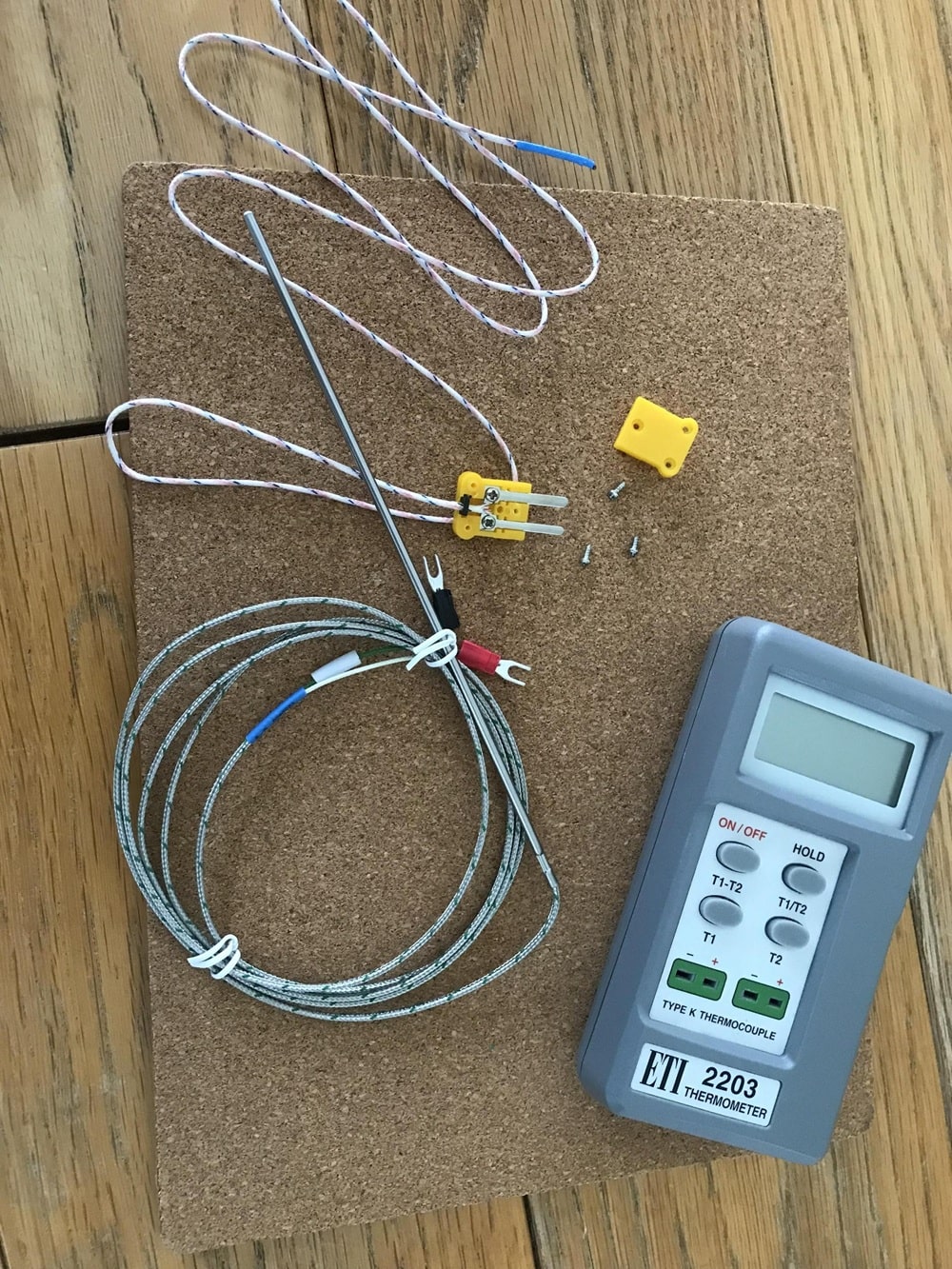

تجهیزات لازم برای تست ترموکوپل نوع K
قبل از شروع، مطمئن شوید که ابزارهای زیر را در اختیار دارید. این تجهیزات ساده و در دسترس هستند و نیاز به سرمایهگذاری سنگینی ندارند.
- مولتیمتر دیجیتال: یک مولتیمتر با قابلیت اندازهگیری میلیولت (mV) و مقاومت (اهم) ضروری است. مدلهایی که ورودی مستقیم ترموکوپل نوع K دارند، کار را سادهتر میکنند.
- ظرف آب و یخ (حمام یخ): برای ایجاد یک نقطه مرجع دقیق در دمای صفر درجه سانتیگراد.
- دماسنج مرجع (اختیاری): یک دماسنج کالیبره شده برای مقایسه دقیقتر.
- کانکتورهای مناسب: برای اتصال صحیح سیمهای ترموکوپل به مولتیمتر.
آموزش گام به گام نحوه تست ترموکوپل نوع k
اکنون که همه چیز آماده است، بیایید مراحل تست را با هم مرور کنیم. این فرآیند شامل سه مرحله اصلی بازرسی چشمی، تست پیوستگی و تست ولتاژ است.
مرحله اول: بازرسی چشمی و فیزیکی
قبل از هرگونه تست الکتریکی، ترموکوپل را بهدقت بررسی کنید. به دنبال علائم زیر بگردید:
- خوردگی یا زنگزدگی: بهویژه در قسمت نوک سنسور (اتصال داغ).
- آسیب فیزیکی: هرگونه خمیدگی شدید، شکستگی یا لهیدگی در غلاف محافظ.
- سیمهای فرسوده یا لخت: روکش سیمها باید سالم و بدون پارگی باشد.
- اتصالات شل: مطمئن شوید که اتصالات در کانکتور و ترمینالها محکم هستند.
هر یک از این موارد میتواند بر دقت ترموکوپل تأثیر منفی بگذارد و باید قبل از ادامه تست برطرف شود.
مرحله دوم: تست پیوستگی (Continuity Test)
این تست به شما میگوید که آیا مدار داخلی ترموکوپل سالم است یا در جایی قطعی وجود دارد.
- مولتیمتر خود را روی حالت اندازهگیری مقاومت (Ω) یا حالت تست پیوستگی (که با صدای بوق همراه است) قرار دهید.
- پرابهای مولتیمتر را به دو سر سیم ترموکوپل (پایههای مثبت و منفی) وصل کنید.
- یک ترموکوپل سالم باید مقاومت بسیار پایینی (معمولاً بین ۱ تا ۱۰ اهم بسته به طول سیم) نشان دهد و در حالت پیوستگی، صدای بوق شنیده شود.
- اگر مولتیمتر مقاومت بینهایت (OL) نشان داد یا بوقی شنیده نشد، به این معناست که مدار داخلی ترموکوپل قطع شده و سنسور خراب است.
مرحله سوم: تست ولتاژ با استفاده از حمام یخ
این دقیقترین روش برای بررسی صحت عملکرد و نحوه تست ترموکوپل نوع k است. در این روش، ما یک نقطه دمای مرجع (صفر درجه سانتیگراد) ایجاد کرده و ولتاژ خروجی را اندازهگیری میکنیم.
- یک ظرف را پر از یخ خرد شده کرده و کمی آب سرد به آن اضافه کنید تا تمام فضای خالی بین یخها پر شود.
- نوک ترموکوپل (اتصال داغ) و در صورت امکان، نوک دماسنج مرجع خود را کاملاً در حمام یخ فرو ببرید و چند دقیقه صبر کنید تا دما به ثبات برسد.
- مولتیمتر را روی حالت اندازهگیری میلیولت (DC mV) تنظیم کنید.
- سیم مثبت ترموکوپل (معمولاً زرد رنگ) را به ورودی مثبت مولتیمتر و سیم منفی (معمولاً قرمز رنگ) را به ورودی منفی وصل کنید.
- در دمای صفر درجه سانتیگراد، یک ترموکوپل نوع K سالم باید ولتاژی بسیار نزدیک به ۰.۰۰۰ میلیولت تولید کند.
جدول زیر ولتاژ خروجی استاندارد برای ترموکوپل نوع K در دماهای مرجع را نشان میدهد.
| نقطه دمایی مرجع | دمای معادل (سانتیگراد) | ولتاژ خروجی مورد انتظار (mV) |
|---|---|---|
| نقطه انجماد آب | 0°C | 0.000 |
| نقطه جوش آب | 100°C | 4.096 |
| دمای اتاق | 25°C | 1.000 |
اگر ولتاژ اندازهگیری شده تفاوت قابلتوجهی با مقادیر استاندارد جدول داشت، احتمالاً ترموکوپل شما نیاز به تعویض دارد.
جمعبندی: اطمینان از دقت با تست و انتخاب صحیح
همانطور که دیدید، یادگیری نحوه تست ترموکوپل نوع k فرآیندی ساده است که میتواند از بروز مشکلات بزرگ در صنایع جلوگیری کند. انجام بازرسیهای دورهای و تستهای منظم، دقت و پایداری سیستمهای کنترل دمای شما را تضمین میکند. اگر پس از انجام تستها متوجه شدید که سنسور شما معیوب است یا از دقت لازم برخوردار نیست، زمان تعویض آن فرا رسیده است.
تندیس حرارت پیشرو به عنوان متخصص در زمینه تأمین و فروش انواع ترموکوپل، آماده است تا با ارائه محصولات باکیفیت و استاندارد، نیازهای صنعتی شما را برآورده سازد. برای خرید ترموکوپل نوع K یا دریافت مشاوره تخصصی در زمینه کالیبراسیون تجهیزات دقیق، کافی است با کارشناسان ما در تماس باشید.
