چرا دمای نمایش داده شده توسط ترموکوپل نوسان دارد؟

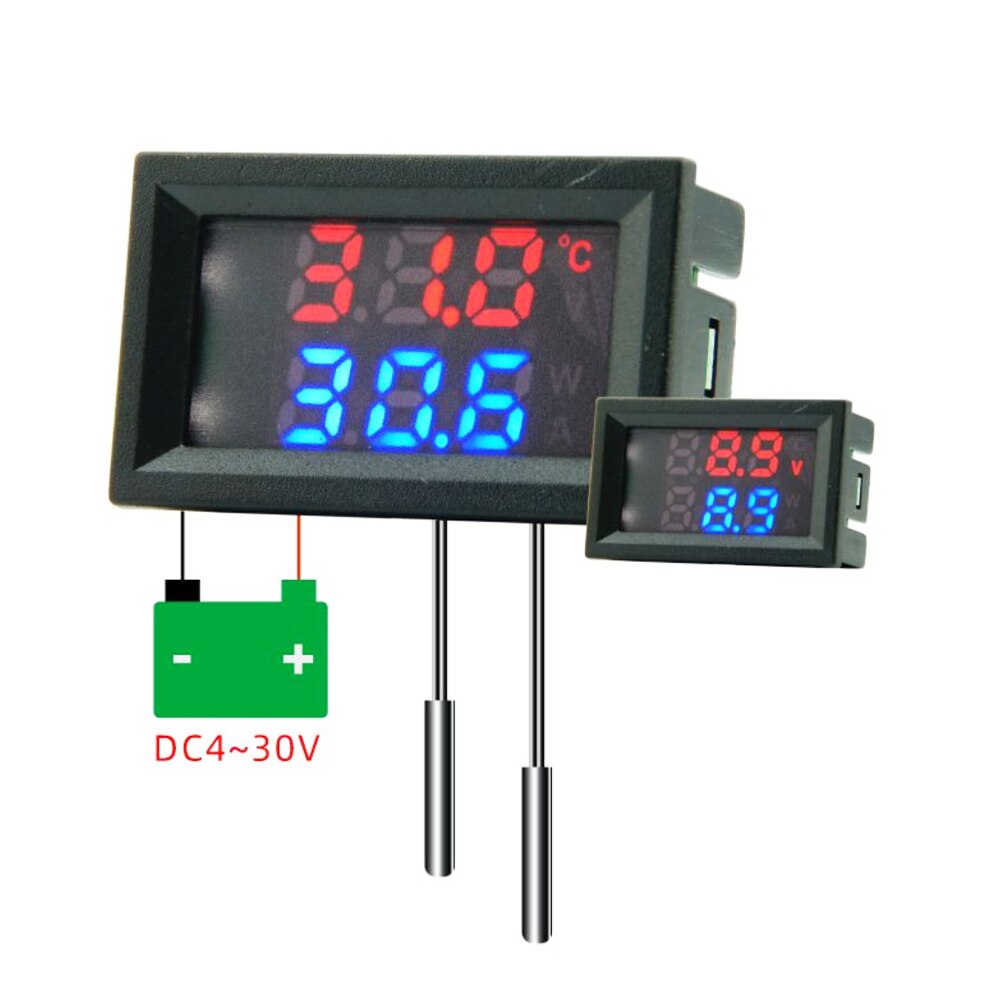

در دنیای صنعت و فرآیندهای حرارتی، ترموکوپل یکی از پرکاربردترین سنسورها برای اندازه‌گیری دما است. با این حال، یکی از مشکلات رایج اپراتورها و تکنسین‌ها، نوسان دمای نمایش داده شده توسط ترموکوپل یا اصطلاحاً «پرش عدد دما» روی نمایشگر و کنترلر (PLC یا نمایشگر دما) است.

اگر دمای ثبت‌شده به‌طور ناگهانی بالا و پایین می‌شود، می‌تواند کنترل فرآیند را مختل کرده و حتی به تجهیزات آسیب برساند. در این مقاله جامع، به بررسی تخصصی علل نوسان دمای ترموکوپل و روش‌های عیب‌یابی آن می‌پردازیم.

۱. تداخل و نویزهای الکترومغناطیسی (EMI / RFI)

اصلی‌ترین و شایع‌ترین علت پرش و نوسان عدد ترموکوپل، نویزهای الکتریکی است. ترموکوپل‌ها سیگنال ولتاژی بسیار ضعیفی (در حد میلی‌ولت) تولید می‌کنند. اگر سیم‌های رابط ترموکوپل از نزدیکی کابل‌های فشار قوی، اینورترها (VFD)، موتورهای الکتریکی بزرگ یا ترانسفورماتورها عبور کنند، نویزهای مغناطیسی روی این سیگنال ضعیف اثر گذاشته و باعث خوانش اشتباه و نوسانی می‌شوند.

• راهکار: از سیم‌های شیلددار استفاده کنید و شیلد را فقط از یک سمت به زمین (Earth) متصل کنید. همچنین سیم ترموکوپل را از مسیر کابل‌های برق فشار قوی جدا کنید.

۲. اتصالات ضعیف، شل بودن یا اکسیداسیون ترمینال‌ها

سیگنال میلی‌ولتی ترموکوپل نسبت به هرگونه تغییر در مقاومت مسیر حساس است. اگر پیچ‌های ترمینال در پشت نمایشگر یا داخل هد (Head) ترموکوپل شل باشند، یا سطح اتصال به دلیل رطوبت و حرارت دچار اکسیداسیون (زنگ‌زدگی) شده باشد، مقاومت نقطه اتصال تغییر کرده و دما نوسان خواهد کرد.

• راهکار: تمام اتصالات را بررسی، تمیز و محکم کنید. در صورت وجود اکسیداسیون، محل اتصال را با سمباده نرم پاک‌سازی کنید.

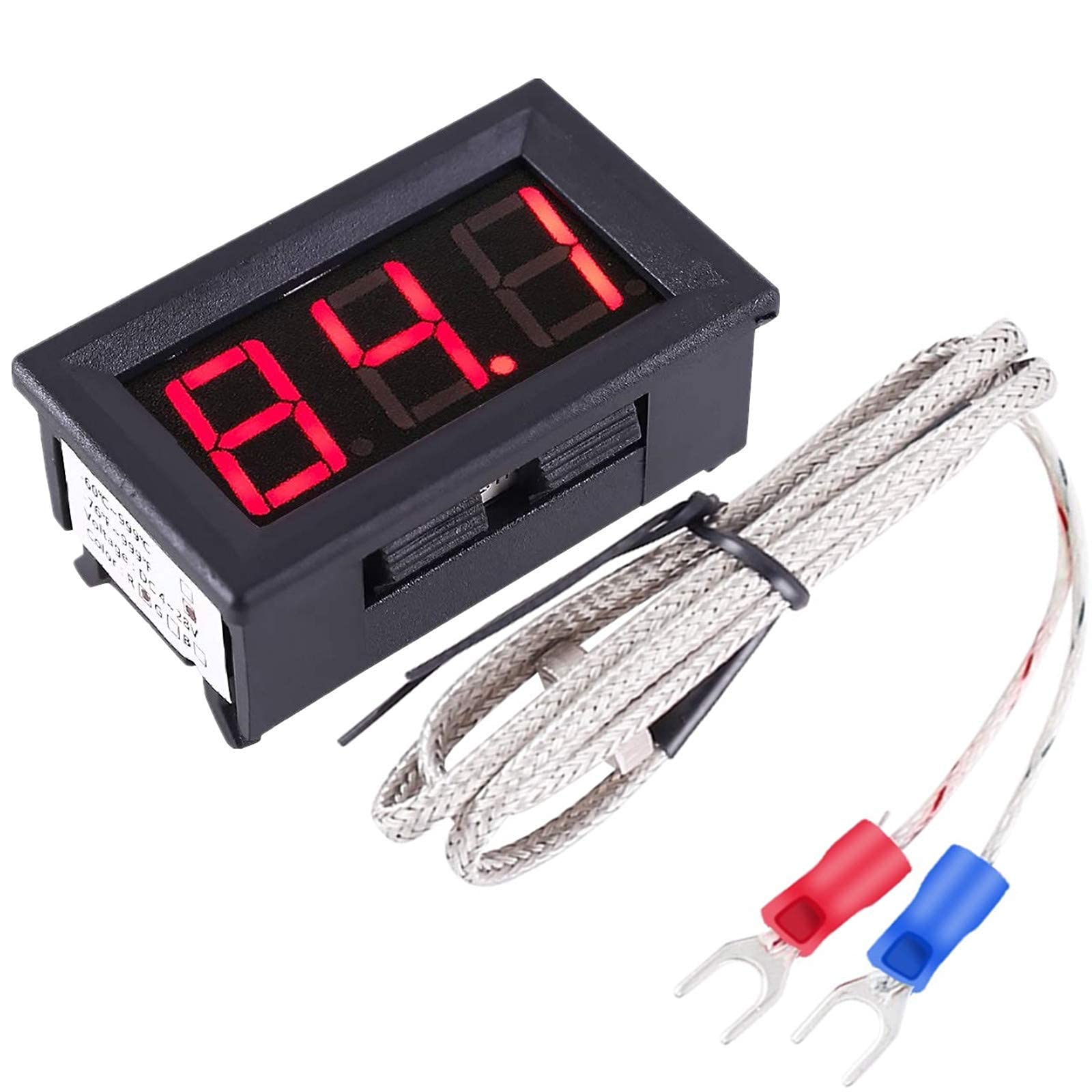

۳. عدم استفاده از سیم جبران‌ساز (Extension Wire) مناسب

ترموکوپل‌ها برای انتقال سیگنال تا کنترلر نیاز به سیم رابط یا جبران‌ساز مخصوص خود دارند (مثلاً سیم رابط تیپ K برای ترموکوپل تیپ K). استفاده از سیم‌های مسی معمولی برای طولانی کردن مسیر، باعث ایجاد یک «جفت ترموالکتریک ناخواسته» در محل اتصال شده و ناپایداری شدید دما را به همراه دارد.

• راهکار: همیشه از کابل جبران‌ساز استاندارد و هم‌نوع با ترموکوپل خود استفاده کنید و قطب مثبت و منفی سیم را درست متصل نمایید.

۴. ایجاد حلقه زمین (Ground Loop)

اگر غلاف فلزی ترموکوپل به بدنه کوره یا دستگاهی متصل باشد که دارای اتصال زمین (Earth) است و از طرفی نمایشگر یا PLC نیز زمین متفاوتی داشته باشد، اختلافی در پتانسیل الکتریکی ایجاد می‌شود. این اختلاف پتانسیل باعث جریان یافتن جریان‌های ناخواسته و نوسان شدید عدد دما می‌شود.

• راهکار: از ترموکوپل‌های ایزوله (Ungrounded) استفاده کنید یا مطمئن شوید که سیستم ارتینگ کل مجموعه یکپارچه و استاندارد است.

۵. خراب شدن غلاف یا غوطه‌وری سنسور

ترموکوپل‌ها دارای یک نقطه جوش در انتهای خود هستند. اگر غلاف محافظ (Thermowell) آسیب ببیند، رطوبت، سیالات شیمیایی یا آلودگی‌ها به داخل ترموکوپل نفوذ کرده و باعث اتصال کوتاه متناوب یا تغییر خواص فیزیکی دو فلز می‌شوند که نتیجه آن پرش‌های مداوم دما است.

• راهکار: ترموکوپل را از نظر سلامت ظاهری و مقاومت عایقی بررسی کرده و در صورت آسیب‌دیدگی غلاف، آن را تعویض کنید.

۶. نوسانات واقعی فرآیند یا سرعت پاسخ‌دهی بالای ترموکوپل

گاهی اوقات نوسان دمای نمایش داده شده، خطای سنسور نیست! اگر ترموکوپل شما بسیار نازک یا از نوع بدون غلاف (Exposed Junction) باشد، سرعت پاسخ‌دهی بسیار بالایی دارد. در این حالت، سنسور حتی تغییرات بسیار کوچک و لحظه‌ای جریان هوا یا شعله را ثبت می‌کند که روی نمایشگر به شکل نوسان دیده می‌شود.

• راهکار: اگر فرآیند شما نیازی به پاسخ‌دهی میلی‌ثانیه‌ای ندارد، می‌توانید در تنظیمات کنترلر یا نمایشگر، فیلتر دیجیتال (Filter/Damping) را فعال کنید تا میانگین دما نمایش داده شود.

۷. مشکل در مدار جبران‌ساز اتصال سرد (CJC) نمایشگر

نمایشگرها و کارت‌های PLC برای محاسبه دقیق دما، دمای ترمینال ورودی خود را سنجیده و فرآیند «جبران‌ساز اتصال سرد» را انجام می‌دهند. اگر مدار داخلی نمایشگر خراب شود یا دمای محیط پشت پنل نمایشگر به شدت و ناگهانی تغییر کند، عدد دمای خوانده شده دچار نوسان می‌شود.

• راهکار: نمایشگر را با یک کالیبراتور یا ترموکوپل سالم دیگر تست کنید تا از سلامت ورودی‌های آن مطمئن شوید.

جمع‌بندی و جدول عیب‌یابی سریع

با بررسی مرحله‌به‌مرحله موارد فوق، می‌توانید علت اصلی نوسان دمای ترموکوپل را شناسایی کرده و دقت سیستم اندازه‌گیری و کنترل دمای فرآیند خود را به حالت بهینه بازگردانید.
