آیا تا به حال با این مشکل کلافهکننده مواجه شدهاید که شعله بخاری، آبگرمکن یا اجاق گاز شما پس از چند ثانیه خاموش میشود؟ در بیشتر موارد، مقصر اصلی این اتفاق یک قطعه کوچک اما حیاتی به نام ترموکوپل است. این سنسور ایمنی، نقش نگهبان شعله را بازی میکند و خرابی آن میتواند عملکرد کل دستگاه را مختل کند. اما نگران نباشید! نیازی نیست فوراً با تعمیرکار تماس بگیرید. با آشنایی با مراحل عیب یابی ترموکوپل که در این مقاله به صورت قدم به قدم توضیح میدهیم، میتوانید به سادگی مشکل را تشخیص داده و در بسیاری از موارد، خودتان آن را برطرف کنید.
ترموکوپل چیست و چرا از کار میافتد؟
ترموکوپل یک سنسور تشخیص دما است که از اتصال دو فلز غیرهمجنس ساخته شده. هنگامی که نوک آن توسط شعله پیلوت گرم میشود، یک ولتاژ بسیار ضعیف (در حد میلیولت) تولید میکند. این ولتاژ، شیر گاز را باز نگه میدارد تا جریان گاز به مشعل اصلی ادامه یابد. اگر شعله خاموش شود، نوک ترموکوپل سرد شده، تولید ولتاژ متوقف میشود و شیر گاز برای جلوگیری از نشت گاز خطرناک، به صورت خودکار بسته خواهد شد.
دلایل اصلی خرابی این قطعه عبارتند از:
- کثیفی و دوده: تجمع کربن و دوده روی نوک ترموکوپل، مانع از رسیدن حرارت کافی به آن میشود.
- آسیب فیزیکی: خم شدن بیش از حد، شکستگی یا ترک خوردن بدنه ترموکوپل.
- اتصال نادرست: شل بودن مهره اتصال به شیر کنترل گاز.
- فرسودگی و سوختن: پس از مدتی کارکرد، ترموکوپل کارایی خود را از دست داده و به اصطلاح میسوزد.
برای درک بهتر عملکرد و ساختار این قطعه، میتوانید به صفحه انواع ترموکوپل و کاربردهایشان در سایت ما مراجعه کنید.
ابزارهای لازم برای شروع عیب یابی
قبل از شروع فرآیند، بهتر است ابزارهای زیر را آماده کنید تا کارتان سریعتر و راحتتر پیش برود:
- مولتیمتر دیجیتال (با قابلیت اندازهگیری میلیولت DC)
- آچار مناسب برای باز و بسته کردن مهرهها
- برس سیمی نرم، پشم فولادی یا کاغذ سنباده نرم
- پارچه تمیز و خشک
راهنمای گام به گام: آشنایی با مراحل عیب یابی ترموکوپل
حالا که با اصول اولیه و ابزارها آشنا شدیم، وقت آن است که مراحل عملیاتی را یک به یک طی کنیم. این فرآیند سادهتر از آن چیزی است که فکر میکنید.
مرحله اول: بازرسی چشمی و تمیز کردن

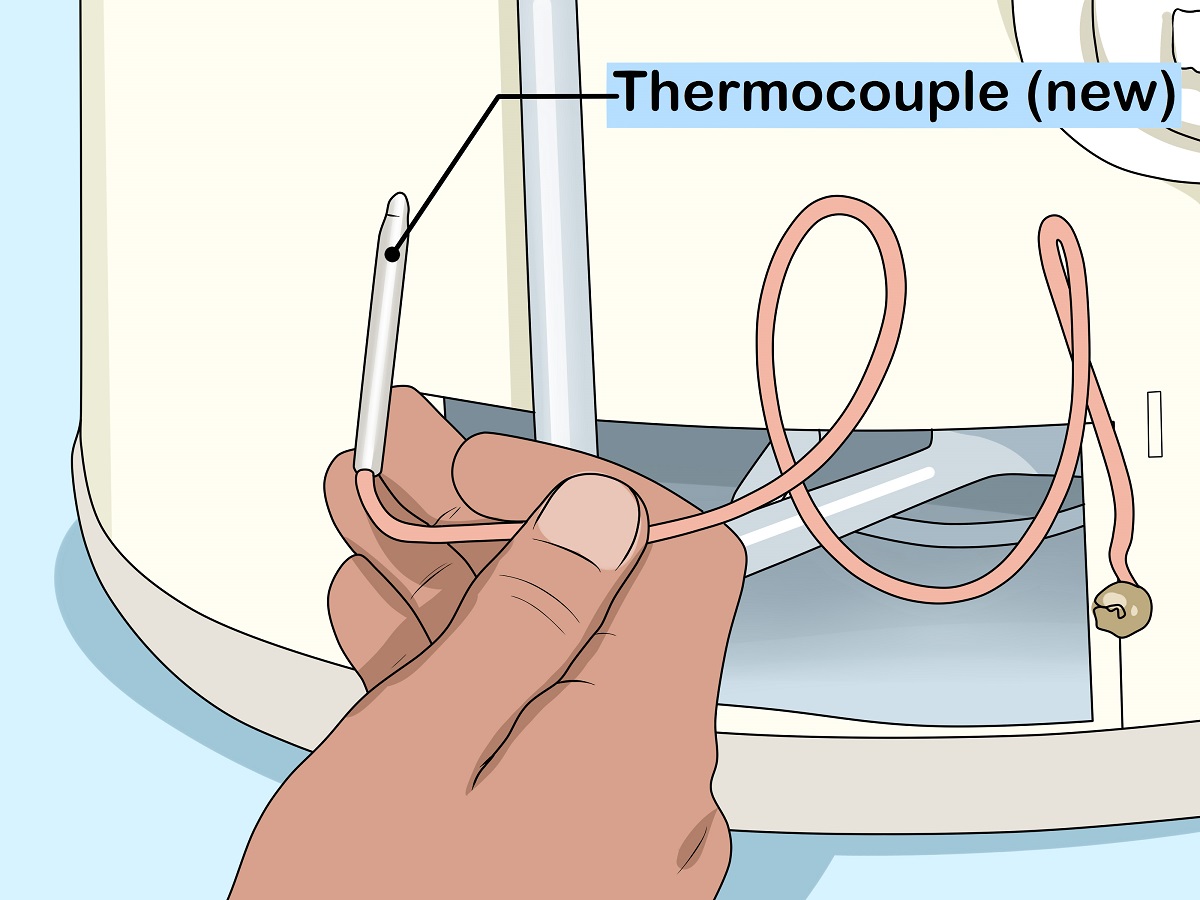

اولین و سادهترین قدم، بررسی ظاهری ترموکوپل است. جریان گاز را قطع کرده و اجازه دهید دستگاه کاملاً سرد شود. سپس به دقت نوک ترموکوپل را که باید مستقیماً در مسیر شعله پیلوت باشد، بررسی کنید. آیا لایهای از دوده سیاه روی آن را پوشانده است؟ آیا خمیدگی یا شکستگی در بدنه آن مشاهده میکنید؟ اتصال آن به شیر گاز محکم است؟
اگر نوک آن کثیف است، با یک برس سیمی نرم یا کاغذ سنباده به آرامی دوده را پاک کنید تا سطح فلز براق شود. مراقب باشید که به آن آسیب نزنید. سپس با یک پارچه خشک، گرد و غبار باقیمانده را تمیز کنید. در بسیاری از موارد، همین کار ساده مشکل را حل میکند.
مرحله دوم: تست ولتاژ با مولتیمتر
اگر تمیز کردن نتیجه نداد، باید از سلامت الکتریکی ترموکوپل مطمئن شویم. این مرحله، دقیقترین بخش در آشنایی با مراحل عیب یابی ترموکوپل است.
- ترموکوپل را از شیر کنترل گاز باز کنید.
- مولتیمتر خود را روی حالت ولتاژ DC (mV) تنظیم کنید.
- پراب قرمز (مثبت) را به سر انتهایی سیم ترموکوپل (جایی که به شیر گاز متصل میشود) و پراب مشکی (منفی) را به بدنه مسی آن وصل کنید.
- شعله پیلوت را روشن کرده و نوک ترموکوپل را حدود ۳۰ تا ۶۰ ثانیه در آتش نگه دارید.
- به صفحه نمایش مولتیمتر نگاه کنید. یک ترموکوپل سالم باید ولتاژی بین ۲۰ تا ۳۰ میلیولت تولید کند. اگر ولتاژ کمتر از ۱۸ میلیولت بود یا عددی نزدیک به صفر را نشان میداد، ترموکوپل شما خراب شده و نیاز به تعویض دارد.
جدول عیبیابی سریع ترموکوپل
| علامت و نشانه مشکل | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| شعله پیلوت روشن میماند اما شعله اصلی روشن نمیشود. | مشکل از شیر کنترل گاز یا سایر قطعات است. | ترموکوپل سالم است، قطعات دیگر را بررسی کنید. |
| شعله پیلوت پس از رها کردن دکمه، خاموش میشود. | نوک ترموکوپل کثیف، آسیب دیده یا خراب است. | تمیز کردن، تست ولتاژ و در صورت نیاز تعویض. |
| ولتاژ خروجی ترموکوپل با مولتیمتر صفر یا خیلی کم است. | ترموکوپل سوخته یا اتصال داخلی آن قطع شده است. | تعویض ترموکوپل ضروری است. |
جمعبندی و اقدام نهایی
عیبیابی ترموکوپل یک مهارت کاربردی است که میتواند در هزینهها و زمان شما صرفهجویی کند. با دنبال کردن مراحل سادهای چون بازرسی چشمی، تمیز کردن و در نهایت تست ولتاژ، به راحتی میتوانید وضعیت این قطعه کلیدی را مشخص کنید. به یاد داشته باشید که یک ترموکوپل سالم برای ایمنی و عملکرد بهینه دستگاههای گازسوز شما حیاتی است.
اگر پس از طی کردن این مراحل به این نتیجه رسیدید که نیاز به یک قطعه جدید دارید، انتخاب یک محصول باکیفیت اهمیت زیادی دارد. فروشگاه تندیس حرارت پیشرو به عنوان یکی از پیشگامان در زمینه تأمین تجهیزات حرارتی، مجموعهای کامل از انواع المنت حرارتی و ترموکوپلهای صنعتی استاندارد و بادوام را ارائه میدهد. برای خرید ترموکوپل متناسب با دستگاه خود و دریافت مشاوره تخصصی از کارشناسان ما، همین امروز به وبسایت ما مراجعه کنید و با اطمینان خرید کنید.
سوالات متداول
ر چه شرایطی باید ترموکوپل را به جای عیبیابی، مستقیماً تعویض کرد؟
عیبیابی همیشه اولین قدم منطقی است، اما در شرایط زیر، تعویض مستقیم ترموکوپل گزینه بهتری است و در زمان شما صرفهجویی میکند: آسیب فیزیکی واضح: اگر روی بدنه ترموکوپل علائم شکستگی، ترک، سوختگی شدید یا خوردگی پیشرفته مشاهده میکنید، تعمیر آن ممکن نیست و باید تعویض شود. عمر بالای قطعه: ترموکوپلها قطعات مصرفی هستند و عمر محدودی دارند. اگر دستگاه شما قدیمی است و ترموکوپل تا به حال تعویض نشده، بهتر است به جای صرف زمان برای عیبیابی یک قطعه فرسوده، آن را با یک قطعه نو جایگزین کنید. هزینه پایین قطعه: در بسیاری از موارد، هزینه یک ترموکوپل جدید آنقدر پایین است که صرف زمان برای عیبیابی دقیق (مخصوصاً اگر به ابزار دقیق نیاز داشته باشید) از نظر اقتصادی منطقی نیست.
پس از بررسی با مولتیمتر، متوجه شدم که ترموکوپل سالم است، اما شعله پیلوت همچنان خاموش میشود. مشکل از کجاست؟
این یک سناریوی رایج است و نشان میدهد که مشکل در جای دیگری از سیستم است. اگر از سلامت ترموکوپل مطمئن هستید، موارد زیر را بررسی کنید: موقعیت نامناسب نوک ترموکوپل: نوک ترموکوپل باید دقیقاً در قلب شعله پیلوت قرار گیرد تا به اندازه کافی داغ شود و ولتاژ لازم را تولید کند. گاهی اوقات جابجایی یا تنظیم مجدد نوک ترموکوپل مشکل را حل میکند. ضعیف یا کثیف بودن شعله پیلوت: اگر شعله پیلوت به دلیل گرفتگی یا کثیفی مجرا، ضعیف و زرد رنگ باشد، نمیتواند ترموکوپل را به درستی گرم کند. مجرای پیلوت را تمیز کنید تا شعلهای قوی و آبیرنگ داشته باشید. مشکل در شیر کنترل گاز (بوبین): سیگنال الکتریکی ترموکوپل به یک واحد مغناطیسی (بوبین) در شیر کنترل گاز ارسال میشود. ممکن است این واحد خراب شده باشد و نتواند با سیگنال سالم ترموکوپل، مسیر گاز را باز نگه دارد. اتصالات شل: مطمئن شوید که انتهای دیگر ترموکوپل (جایی که به شیر کنترل متصل میشود) کاملاً محکم و تمیز است. یک اتصال شل یا اکسید شده میتواند مانع از رسیدن سیگنال صحیح شود.
