ترموکوپل‌ها پرکاربردترین سنسورهای الکتریکی اندازه‌گیری دما در صنایع نفت، گاز، پتروشیمی، فولاد و کوره‌های حرارتی هستند. اساس کار ترموکوپل بر اثر سیبک (Seebeck Effect) استوار است؛ پدیده‌ای که در آن اتصال دو فلز یا آلیاژ ناهمگن، در صورت وجود اختلاف دما بین نقطه اتصال گرم (Hot Junction) و سرد (Cold Junction)، اختلاف پتانسیل الکتریکی در حد میلی‌ولت (mV) ایجاد می‌کند.
انتخاب متریال ترموکوپل نقشی تعیین‌کننده در دقت، بازه اندازه‌گیری، پایداری در طول زمان و مقاومت در برابر پدیده‌هایی مانند اکسیداسیون، خوردگی و شوک‌های حرارتی ایفا می‌کند. این المان‌ها عمدتاً از آلیاژهایی نظیر نیکل-کروم (Chromel)، مس، آهن، آلیاژ مس-نیکل (کنستانتان) و آلومل ساخته می‌شوند.
متریال‌های پایه و آلیاژهای اصلی ترموکوپل
در ساخت سیم‌های ترموکوپل از دو هادی ناهمسان (پایه‌های مثبت و منفی) استفاده می‌شود. مهم‌ترین آلیاژهای فلزی به کار رفته عبارتند از:
آلیاژ نیکل-کروم (Nickel-Chromium / Chromel)
ترکیب متریال: حدود 90% نیکل و 10% کروم.
ویژگی‌ها: این آلیاژ هادی مثبت در ترموکوپل‌های تیپ K و E است. نیکل-کروم مقاومت فوق‌العاده‌ای در اتمسفرهای اکسیدکننده دارد و خواص ترموالکتریک خطی مناسبی تا دماهای بالای 1100 ∘ C از خود نشان می‌دهد.
چالش متریال: در اتمسفرهای احیاکننده کم‌اکسیژن، مستعد پدیده‌ای موسوم به «پوسیدگی سبز» (Green Rot) می‌شود که ناشی از اکسیداسیون انتخابی کروم است.
آلیاژ کنستانتان (Constantan / Cu-Ni)
ترکیب متریال: آلیاژی با مقاومت الکتریکی ویژه پایدار، متشکل از تقریباً 55% مس و 45% نیکل.
ویژگی‌ها: کنستانتان پایه منفی ترموکوپل‌های تیپ J، T و E است. ویژگی شاخص آن پایداری مقاومت الکتریکی در برابر نوسانات دما و تولید ولتاژ خروجی بالا در ترکیب با مس، آهن یا کرومل است.
آهن خالص (Pure Iron / Fe)
ترکیب متریال: آهن با درجه خلوص صنعتی بالا (بیش از 99.5%)
ویژگی‌ها: به عنوان پایه مثبت در ترموکوپل تیپ J به کار می‌رود. به دلیل خروجی سیگنال قوی و قیمت مقرون‌به‌صرفه بسیار محبوب است؛ اما در دماهای بالای 500 ∘ C یا محیط‌های مرطوب به‌شدت مستعد زنگ‌زدگی و اکسیداسیون است.
مس خالص (Pure Copper / Cu)
ترکیب متریال: مس الکترولیتی با هدایت بالا (OFHC).
ویژگی‌ها: پایه مثبت ترموکوپل تیپ T است. رسانایی حرارتی و یکنواختی متالورژیکی بالا دارد و در محدوده دماهای زیر صفر و کرایوژنیک پایداری بی‌نظیری نشان می‌دهد؛ اما به دلیل نقطه ذوب و اکسیداسیون سریع مس، کاربرد آن به دماهای زیر 370 ∘ C محدود است.
آلیاژ آلومل (Alumel / Ni-Al)
ترکیب متریال: حدود 95% نیکل، 2% آلومینیوم، 2% منگنز و 1% سیلیسیم.
ویژگی‌ها: پایه منفی ترموکوپل تیپ K است. خواص مکانیکی مستحکمی دارد و مقاومت خوبی در برابر اتمسفرهای اکسیدکننده نشان می‌دهد.
دسته‌بندی تیپ‌های ترموکوپل بر اساس ترکیب متریال
ترکیب جفت‌فلزات فوق، تیپ‌های استاندارد جهانی (مطابق استانداردهای IEC 60584 و ASTM E230) را به شرح زیر پدید می‌آورد:
ترموکوپل تیپ K (کرومل / آلومل)
- پایه مثبت (+): نیکل-کروم (Ni-Cr)
- پایه منفی (−): آلومل (Ni-Al)
- محدوده دمایی: −200-∘C تا +1260∘C
- کاربرد: همه‌کاره‌ترین و اقتصادی‌ترین ترموکوپل صنعتی مناسب برای محیط‌های اکسیدکننده.
ترموکوپل تیپ J (آهن / کنستانتان)
- پایه مثبت (+): آهن (Fe)
- پایه منفی (−): کنستانتان (Cu-Ni)
- محدوده دمایی: −40∘C تا +750∘C
- کاربرد: صنایع پلاستیک، قالب‌گیری، وکیوم و اتمسفرهای احیاکننده (نامناسب برای محیط‌های اکسیدکننده مرطوب).
ترموکوپل تیپ T (مس / کنستانتان)
- پایه مثبت (+): مس (Cu)
- پایه منفی (−): کنستانتان (Cu-Ni)
- محدوده دمایی: −200∘C تا +350∘C
- کاربرد: صنایع دارویی، فرآیندهای برودتی (Cryogenics)، یخچال‌های آزمایشگاهی و صنایع غذایی به دلیل مقاومت بالا در برابر رطوبت.
ترموکوپل تیپ E (کرومل / کنستانتان)
- پایه مثبت (+): نیکل-کروم (Ni-Cr)
- پایه منفی (−): کنستانتان (Cu-Ni)
- محدوده دمایی: −200∘C تا +900∘+900∘C
- کاربرد: دارای بالاترین نرخ ضریب سیبک (mV/∘C) در میان ترموکوپل‌های پایه؛ مناسب برای تفکیک دقیق تغییرات کوچک دما.
ترموکوپل تیپ N (نیکروسیل / نیسیل)
- پایه مثبت (+): نیکروسیل (Ni-Cr-Si)
- پایه منفی (−): نیسیل (Ni-Si-Mg)
- کاربرد: نسخه ارتقایافته تیپ K با مقاومت بالاتر در برابر پدیده خستگی متالورژیکی و رانش دمایی (Drift).

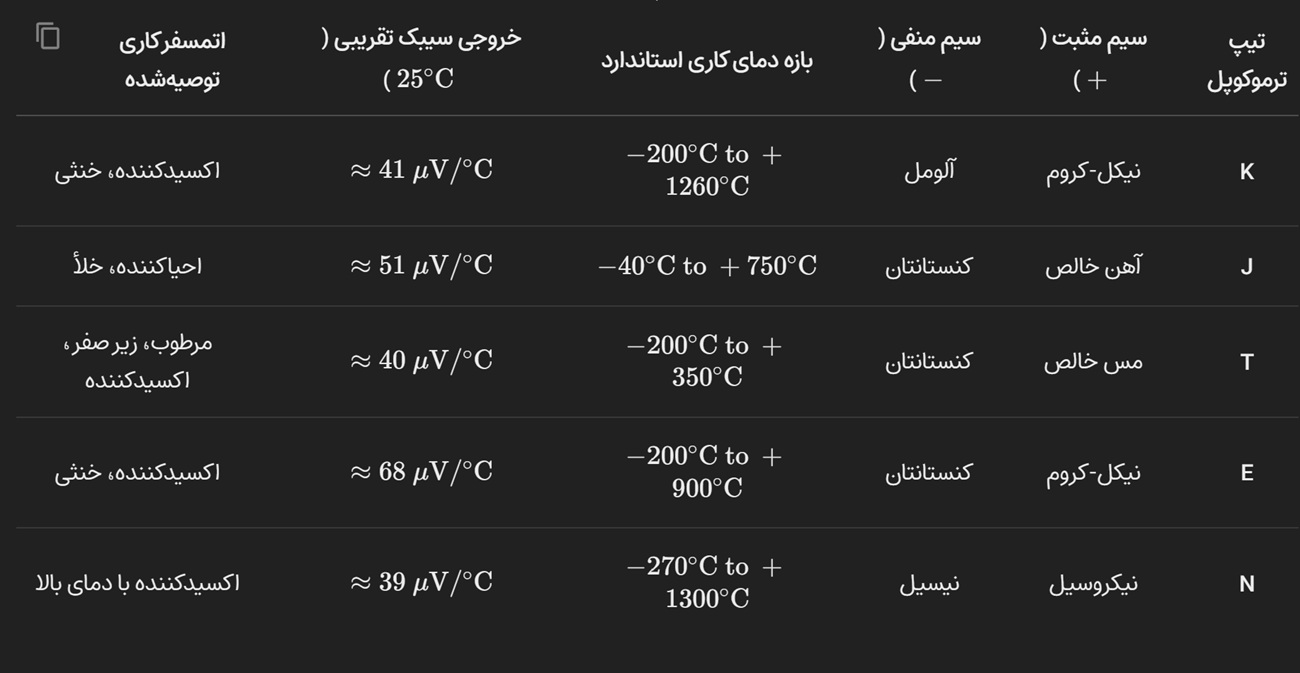

جدول مقایسه‌ای متریال و مشخصات فنی ترموکوپل‌ها
متریال‌های مکمل: غلاف محافظ و عایق‌ها
متریال سیم‌های ترموکوپل به تنهایی نمی‌توانند در تماس مستقیم با سیالات داغ، خورنده یا پرفشار قرار گیرند. به همین دلیل از لایه‌های محافظتی زیر استفاده می‌شود:
عایق معدنی پودری (MgO):
اکسید منیزیم متراکم با درجه خلوص بالا (>99%) که بین هادی‌ها و غلاف فلزی فشرده شده و عایق الکتریکی ایده‌آل همراه با رسانایی حرارتی مناسب ایجاد می‌کند.
غلاف فلزی (Sheath Material):
- استنلس استیل ۳۱۶L: مقاوم در برابر اسیدها، کلریدها و مواد شیمیایی خورنده تا دمای حدود 800∘C
- اینکونل ۶۰۰ (Inconel 600): آلیاژ پایه نیکل مقاوم در برابر اکسیداسیون شدید تا دمای1150∘C .
- هستلوی (Hastelloy C-276): مقاوم‌ترین متریال برای محیط‌های اسیدی غلیظ، کلر و گاز ترش.
غلاف‌های سرامیکی (Ceramic Sheath):
در دماهای بالای 1200 ∘ C (مانند کوره‌ها) از سرامیک‌های آلومینایی یا سیلیکون کاربید استفاده می‌شود.
بیشتر بخوانید: کاربرد غلاف ترموکوپل
نتیجه‌گیری
متریال سازنده ترموکوپل‌ها سنگ‌بنای دقت و طول عمر آن‌ها در محیط‌های صنعتی است. ترکیب هوشمندانه آلیاژهایی مانند نیکل-کروم، آهن، مس و کنستانتان طیف وسیعی از نیازهای سنجش دما را از بازه‌های انجماد عمیق تا کوره‌های مذاب پوشش می‌دهد. شناخت دقیق این متریال‌ها، مهندسان ابزار دقیق را قادر می‌سازد تا انتخابی اقتصادی، ایمن و متناسب با شرایط فرآیندی خود رقم بزنند.
