در دنیای صنعت، کنترل و اندازهگیری دقیق دما یکی از حیاتیترین پارامترها برای تضمین کیفیت محصول، ایمنی تجهیزات و بهینهسازی مصرف انرژی است. در میان تجهیزات مختلف سنجش دما، ترموکوپل (Thermocouple) به دلیل ساختار ساده، مقاومت بالا و بازه دمایی گسترده، به عنوان محبوبترین سنسور دمای صنعتی شناخته میشود.
اما آیا ترموکوپل همیشه بهترین انتخاب است؟ در این مقاله به بررسی دقیق مزایا و معایب استفاده از ترموکوپل میپردازیم و در نهایت بهترین مرجع برای خرید انواع ترموکوپل صنعتی یعنی مجموعه تندیس حرارت پیشرو را به شما معرفی میکنیم.
ترموکوپل چیست و چگونه کار میکند؟
ترموکوپل یک سنسور تشخیص دما است که از دو فلز ناهمسان تشکیل شده که در یک نقطه به هم متصل شدهاند (نقطه گرم). هنگامی که این نقطه اتصال در معرض حرارت قرار میگیرد، به دلیل پدیدهای فیزیکی به نام اثر سیبک (Seebeck Effect)، یک ولتاژ بسیار ضعیف (در حد میلیولت) در دو سر آزاد فلزات ایجاد میشود. این ولتاژ با میزان دما رابطه مستقیم دارد و توسط نمایشگرها یا کنترلرها به عدد دما تبدیل میشود.

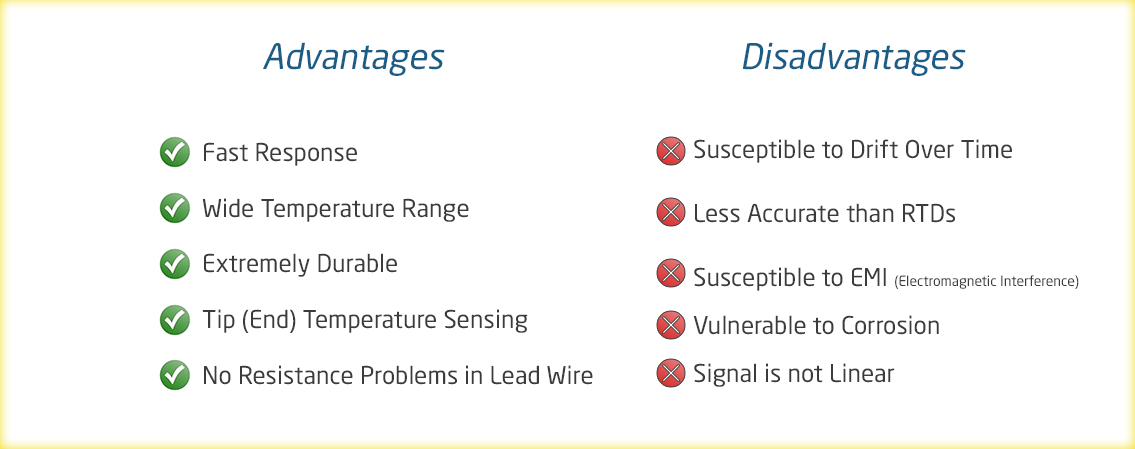

مزایای استفاده از ترموکوپل در صنعت
ترموکوپلها به دلایل متعددی در صدر انتخابهای مهندسان قرار دارند. در ادامه به مهمترین مزایای این سنسورها اشاره میکنیم:
۱. بازه دمایی بسیار گسترده
یکی از بزرگترین نقاط قوت ترموکوپل، توانایی کار در دماهای بسیار پایین و بسیار بالا است. در حالی که سنسورهایی مانند RTD (مانند PT100) معمولاً تا ۶۰۰ درجه سانتیگراد را پوشش میدهند، ترموکوپلهای خاص (مانند تیپ S یا R) میتوانند تا ۱۸۰۰ درجه سانتیگراد را نیز اندازهگیری کنند.
۲. زمان پاسخدهی سریع (Response Time)
به دلیل حجم کم نقطه اتصال و عدم نیاز به منبع تغذیه خارجی برای تولید سیگنال، ترموکوپلها نسبت به تغییرات ناگهانی دما بسیار سریع واکنش نشان میدهند. این ویژگی در فرآیندهایی که دما به سرعت تغییر میکند، حیاتی است.
۳. دوام و استحکام بالا
ترموکوپلها ساختاری بسیار مقاوم دارند. آنها در برابر لرزشهای شدید، ضربه و محیطهای تحت فشار دوام میآورند. همچنین به دلیل سادگی ساختار، کمتر دچار خرابیهای مکانیکی میشوند.
۴. قیمت مناسب و اقتصادی
در مقایسه با سنسورهای RTD یا پیرومترهای نوری، ترموکوپلها (بهویژه تیپهای پایه مانند K و J) بسیار ارزانتر هستند. این موضوع باعث میشود در پروژههای بزرگ با تعداد سنسور بالا، هزینهها به شدت کاهش یابد.
۵. عدم نیاز به منبع تغذیه (Passive Sensor)
ترموکوپل خود تولیدکننده ولتاژ است و برای کار کردن نیاز به تحریک الکتریکی خارجی ندارد. این امر خطر گرم شدن خودکار سنسور (Self-heating) را که در RTDها دیده میشود، از بین میبرد.
معایب استفاده از ترموکوپل
در کنار مزایای فراوان، ترموکوپلها محدودیتهایی نیز دارند که باید پیش از خرید به آنها توجه کرد:
۱. دقت کمتر نسبت به RTD
اگر به دقت بسیار بالا (در حد صدم درجه) نیاز دارید، ترموکوپل ممکن است انتخاب مناسبی نباشد. خطای اندازهگیری در ترموکوپلها معمولاً بیشتر از سنسورهای پلاتینیومی است.
۲. پدیده پیری و ناپایداری
در دماهای بسیار بالا و در درازمدت، فلزات تشکیلدهنده ترموکوپل ممکن است دچار تغییرات شیمیایی یا اکسیداسیون شوند. این اتفاق باعث میشود ولتاژ خروجی تغییر کرده و دقت سنسور کاهش یابد (که به آن Drift میگویند).
۳. نیاز به جبرانساز نقطه سرد (CJC)
ترموکوپل اختلاف دمای بین نقطه اتصال و نقطه اتصال به دستگاه را اندازه میگیرد. برای داشتن دمای دقیق، دستگاه اندازهگیری باید دمای محیط (نقطه سرد) را بداند و آن را جبرانسازی کند که این امر پیچیدگی مدارات الکترونیکی را کمی افزایش میدهد.
۴. حساسیت به نویز الکتریکی
از آنجایی که سیگنال خروجی ترموکوپل در حد میلیولت است، سیمهای رابط میتوانند نویزهای محیطی (مانند نویز موتورهای الکتریکی یا کابلهای فشار قوی) را جذب کنند و باعث ایجاد خطا در نمایش دما شوند. برای حل این مشکل باید از سیمهای شیلددار استفاده کرد.
بیشتر بخوانید: 5 اشتباه معمول در اندازه گیری دما با ترموکوپل

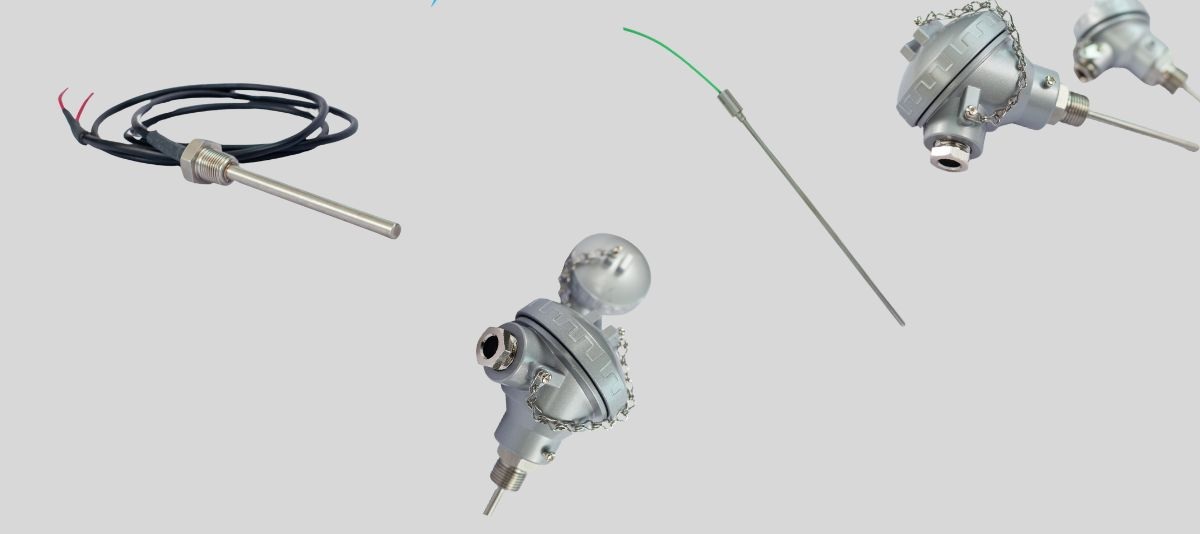

انواع ترموکوپلهای صنعتی پرکاربرد
برای انتخاب درست در هنگام خرید ترموکوپل از تندیس حرارت پیشرو، باید با انواع مختلف آن آشنا باشید:
- ترموکوپل تیپ K (کرومل – آلومل): پرکاربردترین نوع با بازه دمایی ۲۰۰- تا ۱۲۶۰ درجه سانتیگراد. ارزان و منعطف است.
- ترموکوپل تیپ J (آهن – کنستانتان): مناسب برای محیطهای خلأ و دماهای تا ۷۵۰ درجه سانتیگراد.
- ترموکوپل تیپ T (مس – کنستانتان): عالی برای دماهای بسیار پایین (کریوژنیک) و محیطهای مرطوب.
- ترموکوپلهای فلزات نجیب (S, R, B): ساخته شده از پلاتین و رودیم، برای دماهای بسیار بالا (تا ۱۸۰۰ درجه) در کورههای ذوب آهن و شیشه.
چرا خرید از تندیس حرارت پیشرو؟
انتخاب یک تامینکننده معتبر که علاوه بر فروش، دانش فنی بالایی داشته باشد، تضمینکننده عملکرد صحیح سیستم شماست. تندیس حرارت پیشرو یکی از نامهای درخشان در زمینه تولید و تامین تجهیزات حرارتی و سنسورهای دما در ایران است.
مزایای خرید از تندیس حرارت پیشرو:
- تنوع بینظیر محصولات: ارائه انواع ترموکوپلهای تیپ K, J, E, T, N, S, R و B در ابعاد و اشکال سفارشی.
- کیفیت تضمین شده: استفاده از آلیاژهای استاندارد و متریال مرغوب برای غلافها و سیمهای رابط.
- مشاوره تخصصی: کارشناسان تندیس حرارت پیشرو به شما کمک میکنند تا با توجه به نیاز دقیق پروژهتان، اقتصادیترین و دقیقترین سنسور را انتخاب کنید.
- ساخت سفارشی: امکان طراحی و ساخت سنسورهای خاص برای محیطهای با شرایط سخت و غیرمتعارف.
- قیمت رقابتی: با حذف واسطهها، محصولات با بالاترین کیفیت و کمترین قیمت به دست مصرفکننده میرسد.
نتیجهگیری
ترموکوپلها به دلیل بازه دمایی وسیع، سرعت پاسخدهی بالا و قیمت مناسب، ستون فقرات سیستمهای اندازهگیری دما در صنعت هستند. با وجود نقاط ضعفی مانند دقت کمتر نسبت به RTD، انتخاب صحیح تیپ ترموکوپل و استفاده از تجهیزات جانبی باکیفیت میتواند کارایی آنها را به حداکثر برساند.
اگر به دنبال خرید انواع ترموکوپل صنعتی با استانداردهای روز هستید، مجموعه تندیس حرارت پیشرو با سالها تجربه، آماده ارائه خدمات و محصولات به شما عزیزان است. همین امروز با کارشناسان ما تماس بگیرید تا بهترین راهکار حرارتی را برای کسبوکار خود دریافت کنید.
