در دنیای ابزاردقیق و اتوماسیون صنعتی، اندازهگیری دقیق دما نقشی حیاتی در کیفیت محصولات و ایمنی فرآیندها ایفا میکند. ترموکوپل به عنوان پرکاربردترین سنسور دما شناخته میشود، اما یکی از اجزای حیاتی آن که اغلب نادیده گرفته میشود، کلگی ترموکوپل یا Connection Head است. در این مقاله قصد داریم به بررسی دقیق ساختار، انواع، متریال و کاربردهای کلگی ترموکوپل بپردازیم و به شما بگوییم چرا انتخاب درست آن در طول عمر سنسور شما تاثیر مستقیم دارد.

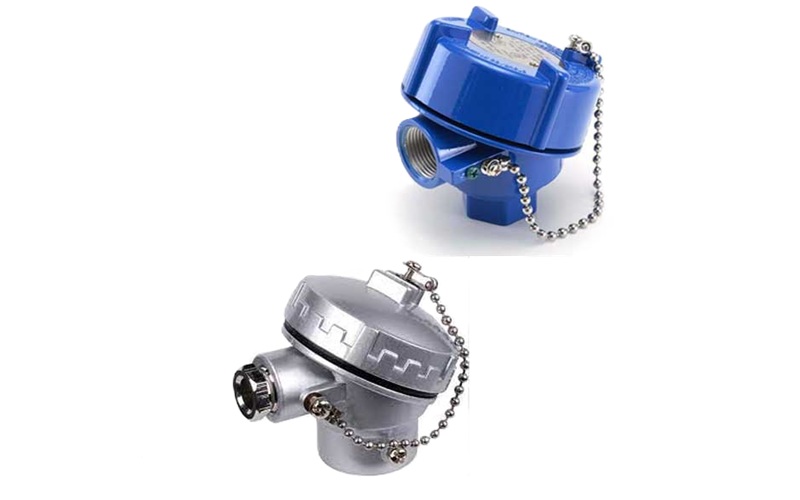

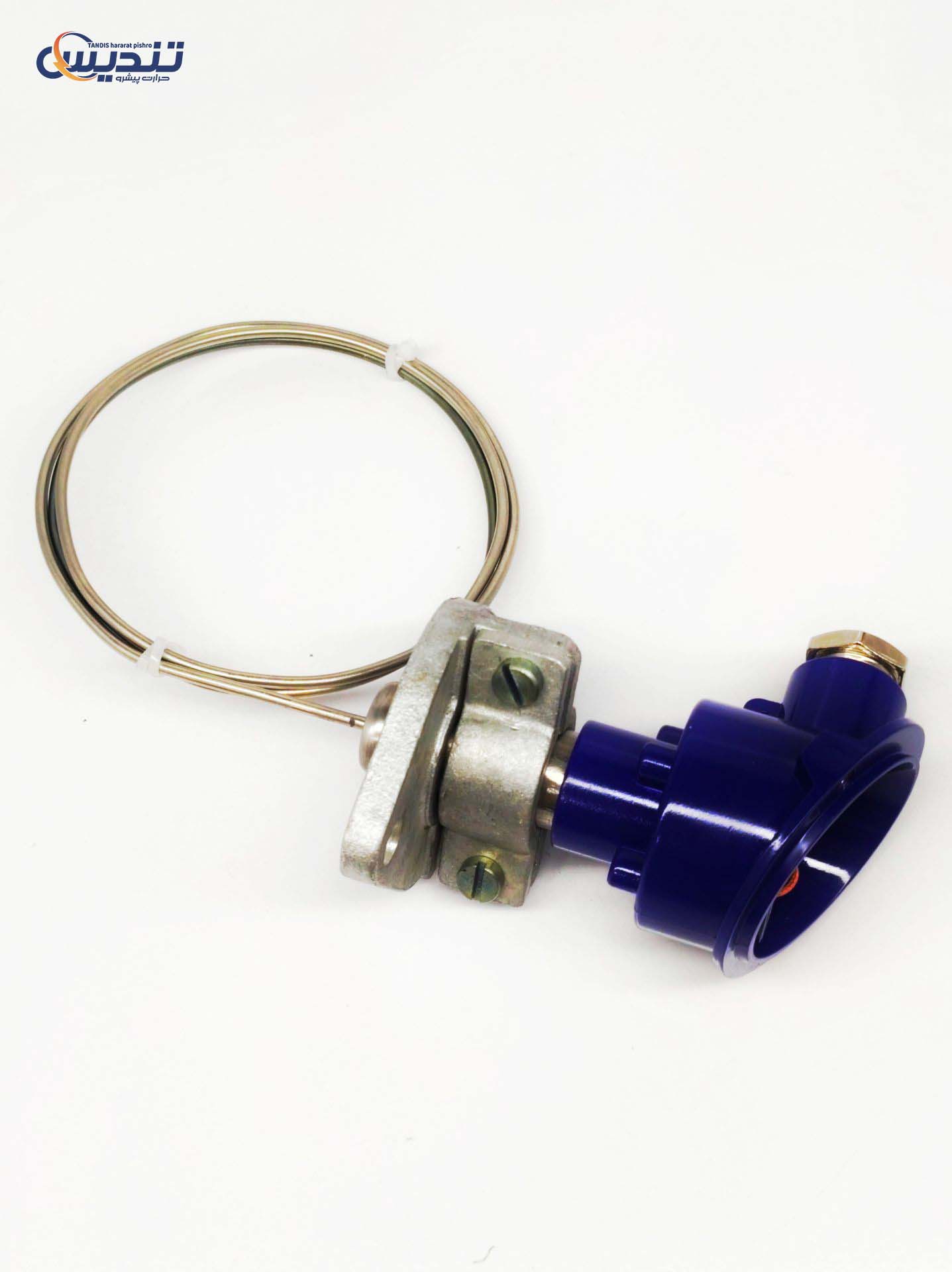

کلگی ترموکوپل (Connection Head) چیست؟
کلگی یا هد ترموکوپل، محفظهای است که بر روی غلاف یا غلاف محافظ (Thermowell) سنسور دما نصب میشود. وظیفه اصلی این قطعه، محافظت از نقاط اتصال (Terminal) سیمهای ترموکوپل در برابر عوامل محیطی مانند گرد و غبار، رطوبت، خوردگی و ضربههای مکانیکی است. در واقع کلگی، نقطه واسطی است که سنسور داخلی را به کابلهای انتقال سیگنال در اتاق کنترل متصل میکند.

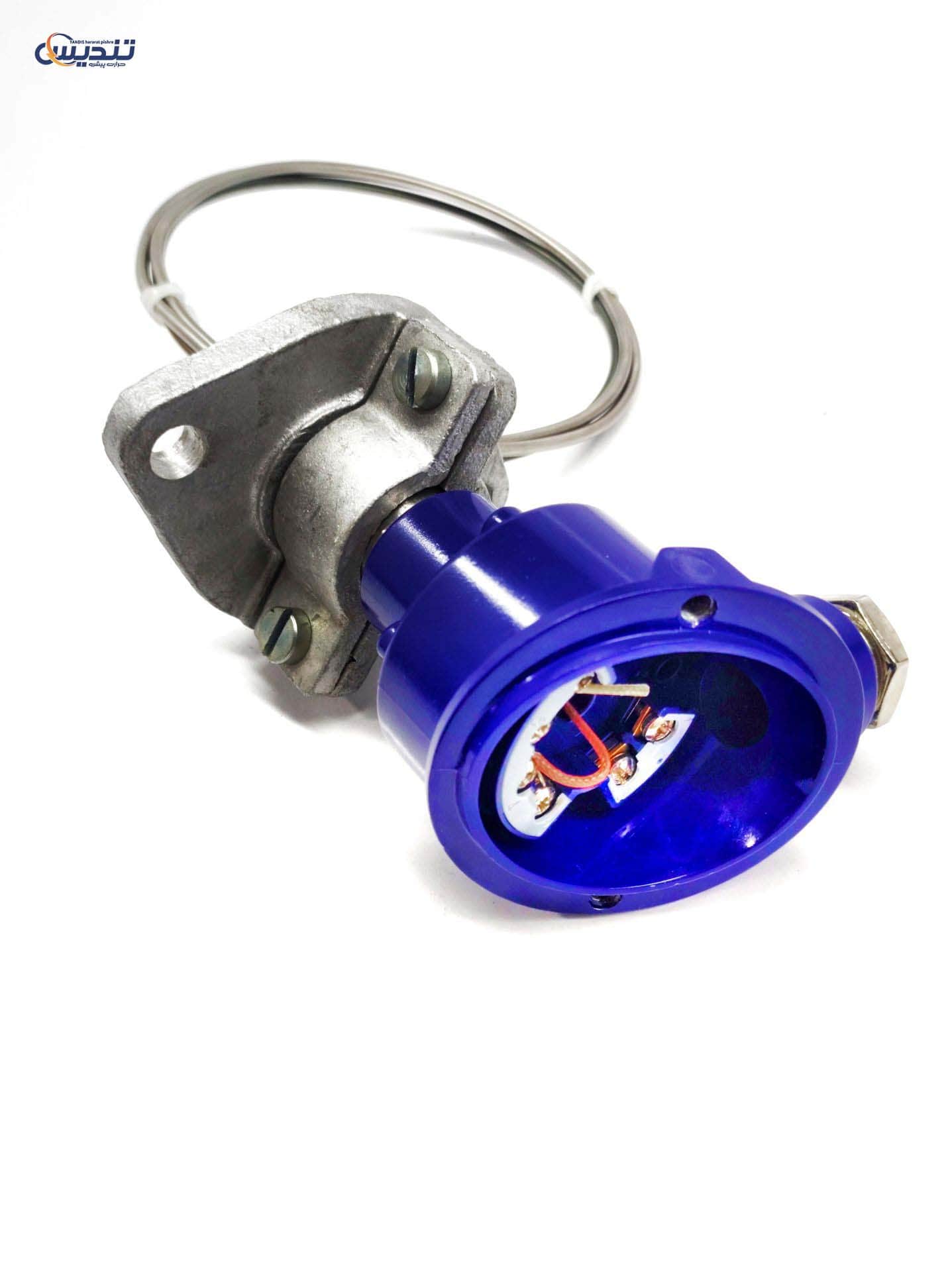

اجزای تشکیلدهنده کلگی ترموکوپل
یک کلگی استاندارد از بخشهای زیر تشکیل شده است:
- بدنه (Body): بخش اصلی که ترمینالها در آن قرار میگیرند.
- درب (Cover): به صورت پیچی یا لولایی بسته میشود و دسترسی به اتصالات را فراهم میکند.
- واشر آببندی (Gasket): برای جلوگیری از ورود رطوبت و گرد و غبار به داخل محفظه.
- ورودی کابل (Cable Entry): بخشی که گلند (Gland) در آن نصب میشود تا سیمهای رابط به داخل هد هدایت شوند.
- ورودی سنسور (Process Connection): بخشی که به لوله یا غلاف سنسور متصل میشود.
انواع متریال کلگی ترموکوپل و کاربرد آنها
انتخاب متریال بدنه کلگی بستگی مستقیم به محیطی دارد که سنسور در آن نصب میشود. مهمترین متریالهای مورد استفاده عبارتند از:
۱. کلگی آلومینیومی (Aluminum Heads)
رایجترین نوع کلگی در صنایع هستند. این کلگیها سبک، مقاوم در برابر خوردگی اتمسفری و دارای قیمت مناسبی میباشند. معمولاً با پوشش رنگهای اپوکسی برای مقاومت بیشتر در برابر خوردگی تولید میشوند.
۲. کلگی استیل (Stainless Steel)
در محیطهایی که بهداشت اولویت دارد (صنایع غذایی و دارویی) یا در محیطهای بسیار خورنده (صنایع پتروشیمی)، از کلگی استیل ۳۰۴ یا ۳۱۶ استفاده میشود. این هدها بسیار مقاوم و عمری طولانی دارند.
۳. کلگیهای پلاستیکی و باکالیت (Plastic/Polymer)
در محیطهایی که تماس با اسیدها و مواد شیمیایی خورنده بسیار زیاد است و دما چندان بالا نیست، از کلگیهای نایلونی یا باکالیت استفاده میشود. این مواد خاصیت عایق الکتریکی بالایی دارند.
۴. کلگیهای چدنی (Cast Iron)
برای محیطهای بسیار سخت صنعتی که احتمال ضربههای شدید مکانیکی وجود دارد، از چدن استفاده میشود. این نوع کلگی وزن بالایی دارد و بسیار مستحکم است.
دستهبندی بر اساس شکل و استاندارد (A، B و C)
کلگیهای ترموکوپل معمولاً بر اساس استانداردهای DIN نامگذاری میشوند:
- نوع B: پرکاربردترین نوع کلگی که سایزی متوسط دارد و برای اکثر سنسورهای صنعتی مناسب است.
- نوع A: ابعاد بزرگتری دارد و زمانی استفاده میشود که قرار است قطعات جانبی مثل ترنسمیتر دما در داخل آن قرار گیرد.
- نوع C: ابعاد کوچکتری دارد و برای فضاهای محدود استفاده میشود.
استانداردهای حفاظتی و ضد انفجار (Explosion Proof)
یکی از مهمترین کاربردهای کلگی ترموکوپل در صنایع نفت، گاز و پتروشیمی است. در این صنایع که احتمال وجود گازهای مشتعلشونده هست، باید از کلگیهای ضد انفجار (Ex-proof) استفاده کرد. این کلگیها دارای استانداردهای ATEX یا IECEx هستند و به گونهای طراحی شدهاند که اگر جرقه یا انفجاری در داخل محفظه رخ دهد، به محیط بیرون سرایت نکند.
همچنین درجه حفاظت (IP) نیز اهمیت دارد. اکثر هدهای ترموکوپل دارای IP65 تا IP68 هستند که مقاومت آنها را در برابر نفوذ آب و باران تضمین میکند.
نقش ترنسمیتر در داخل کلگی
بسیاری از متخصصان ترجیح میدهند به جای ارسال مستقیم سیگنال ضعیف ترموکوپل (میلیولت) به اتاق کنترل، از یک ترنسمیتر کلهای (Head-mount Transmitter) استفاده کنند. این ترنسمیتر به صورت یک قرص گرد در داخل کلگی نصب شده و سیگنال ترموکوپل را به جریان پایدار ۴ تا ۲۰ میلیآمپر تبدیل میکند. این کار باعث کاهش نویز و افزایش دقت در مسافتهای طولانی میشود.
نکات مهم در انتخاب و خرید کلگی ترموکوپل
برای خرید بهترین گزینه، باید به سوالات زیر پاسخ دهید:
دمای محیطی چقدر است؟ اگر دما در محل نصب کلگی بسیار بالاست، نباید از نوع پلاستیکی استفاده کرد.
محیط خورنده است؟ برای محیطهای اسیدی یا ساحلی، استیل یا آلومینیوم با روکش اپوکسی انتخاب بهتری است.
فضای نصب چقدر است؟ اگر فضا محدود است از سریهای مینیاتوری استفاده کنید.
نوع رزوه ورودی چیست؟ رزوههای استاندارد مانند 1/2 NPT یا G1/2 باید با غلاف سنسور همخوانی داشته باشند.
نگهداری و تعمیرات کلگی ترموکوپل
هرچند کلگی قطعهای ثابت است، اما نیاز به بررسی دورهای دارد:
چک کردن واشرها: واشرهای فرسوده باعث ورود رطوبت و اکسید شدن ترمینالها میشوند که منجر به خطای اندازهگیری دما میگردد.
سفت کردن گلند: اطمینان حاصل کنید که کابل خروجی کاملاً محکم شده تا از ورود گرد و غبار جلوگیری شود.
تمیز کردن ترمینالها: رسوبات روی ترمینالهای برنجی یا سرامیکی میتواند مقاومت ایجاد کرده و عدد دما را تغییر دهد.
نتیجهگیری
کلگی ترموکوپل (Connection Head) شاید در ظاهر قطعه سادهای به نظر برسد، اما محافظ اصلی گرانقیمتترین بخش سنسور شماست. انتخاب متریال درست (آلومینیوم، استیل یا پلاستیک) و رعایت استانداردهای IP و ضد انفجار، نه تنها دقت اندازهگیری شما را تضمین میکند، بلکه هزینههای نگهداری سیستم را به شدت کاهش میدهد. در پروژههای حساس، همواره توصیه میشود از برندهای معتبر و کلگیهای دارای تاییدیه فنی استفاده کنید تا از پایداری شبکه کنترل خود اطمینان داشته باشید.
