در دنیای صنعت و ابزاردقیق، تشخیص درست قطبهای مثبت و منفی و نوع ترموکوپل از اهمیت حیاتی برخوردار است. نصب اشتباه سیمها میتواند منجر به خطای فاحش در اندازهگیری دما و در نتیجه آسیب به تجهیزات شود. برای جلوگیری از این مشکل، استانداردهای بینالمللی رنگبندی خاصی را تعیین کردهاند.
در این مقاله از وبسایت تندیس حرارت پیشرو، به بررسی کامل جدول استاندارد رنگبندی سیمهای ترموکوپل طبق دو استاندارد محبوب ANSI (آمریکا) و IEC (اروپا و بینالملل) میپردازیم.
چرا رنگبندی سیمهای ترموکوپل اهمیت دارد؟
ترموکوپلها از دو فلز ناهمسان تشکیل شدهاند که در یک نقطه به هم متصل شدهاند. با تغییر دما، ولتاژ بسیار کوچکی تولید میشود. از آنجایی که هر تیپ ترموکوپل (K, J, T, E و …) از متریالهای متفاوتی ساخته شده است، ویژگیهای ولتاژی متفاوتی دارد.
استفاده از رنگبندی استاندارد به تکنسینها کمک میکند تا:
- تیپ ترموکوپل را سریعاً شناسایی کنند.
- پلاریته (قطب مثبت و منفی) را به درستی متصل کنند.
- از بروز خطا در سیستمهای کنترل دما (PID) جلوگیری کنند.
- استانداردهای اصلی رنگبندی: ANSI در مقابل IEC
در سطح جهان، دو استاندارد زیر بیشترین کاربرد را دارند:
استاندارد ANSI (American National Standards Institute): بیشتر در آمریکای شمالی و صنایع مرتبط با تجهیزات آمریکایی استفاده میشود. در این استاندارد، روکش کلی سیمهای ترموکوپل معمولاً قهوهای است.
استاندارد IEC (International Electrotechnical Commission): استاندارد بینالمللی که در ایران، اروپا و بیشتر نقاط جهان رایج است. در این استاندارد، رنگ روکش کلی (Outer Jacket) معمولاً همرنگ با رنگ کدگذاری شدهی تیپ ترموکوپل است.

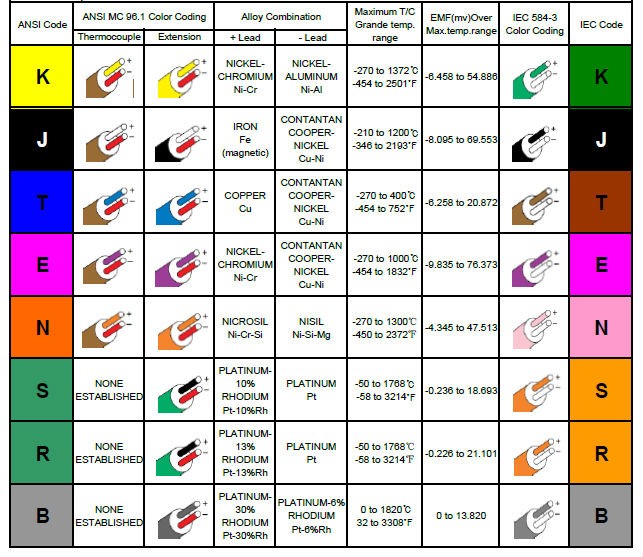

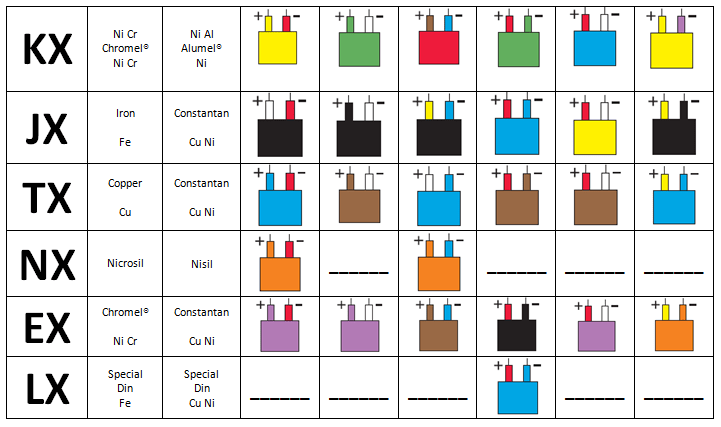

جدول مقایسهای رنگبندی ترموکوپلها (ANSI vs IEC)
در جدول زیر، پرکاربردترین تیپهای ترموکوپل و رنگبندی آنها را مشاهده میکنید:
| تیپ ترموکوپل | استاندارد IEC (بینالمللی) | استاندارد ANSI (آمریکا) | قطب مثبت (+) | قطب منفی (-) |
|---|---|---|---|---|
| Type K | سبز (روکش کلی) | زرد (روکش کلی) | سبز (IEC) / زرد (ANSI) | سفید (IEC) / قرمز (ANSI) |
| Type J | سیاه (روکش کلی) | سیاه (روکش کلی) | سیاه (IEC) / سفید (ANSI) | سفید (IEC) / قرمز (ANSI) |
| Type T | قهوهای (روکش کلی) | آبی (روکش کلی) | قهوهای (IEC) / آبی (ANSI) | سفید (IEC) / قرمز (ANSI) |
| Type E | بنفش (روکش کلی) | بنفش (روکش کلی) | بنفش (IEC) / بنفش (ANSI) | سفید (IEC) / قرمز (ANSI) |
| Type N | صورتی (روکش کلی) | نارنجی (روکش کلی) | صورتی (IEC) / نارنجی (ANSI) | سفید (IEC) / قرمز (ANSI) |
| Type R/S | نارنجی (روکش کلی) | سبز (روکش کلی) | نارنجی (IEC) / مشکی (ANSI) | سفید (IEC) / قرمز (ANSI) |
یک نکته کلیدی برای تشخیص سریع:
در استاندارد ANSI، رنگ سیم منفی همیشه قرمز است. اما در استاندارد IEC، رنگ سیم منفی همیشه سفید است. این سادهترین راه برای تشخیص نوع استاندارد کابل شماست.
معرفی پرکاربردترین تیپهای ترموکوپل
۱. ترموکوپل تیپ K (نیکل-کروم / نیکل-آلومل)
پر مصرفترین نوع ترموکوپل در صنایع است. بازه دمایی وسیعی دارد (تا ۱۲۶۰ درجه سانتیگراد). در استاندارد IEC رنگ سبز و در ANSI رنگ زرد برای آن انتخاب شده است.
۲. ترموکوپل تیپ J (آهن / کنستانتان)
برای محیطهای اکسیدکننده مناسب نیست اما در دماهای پایینتر (تا ۷۵۰ درجه) دقت خوبی دارد. رنگ شاخص آن در هر دو استاندارد مشکی است.
۳. ترموکوپل تیپ T (مس / کنستانتان)
بیشتر در آزمایشگاهها و برای دماهای زیر صفر (کریوژنیک) استفاده میشود. در استاندارد ANSI با رنگ آبی شناخته میشود.
راهنمای خرید کابل و سیم رابط ترموکوپل
هنگام خرید سیم یا مغزی ترموکوپل، حتماً به موارد زیر توجه کنید:
- تطبیق استاندارد: کابل رابط باید دقیقاً از همان تیپ ترموکوپل (K با K، J با J) باشد.
- محیط نصب: اگر محیط دارای نویز الکتریکی است، از کابلهای شیلددار استفاده کنید.
- نوع عایق: با توجه به دمای محیط، عایقهای PVC، شیلد ابریشمی (Fiberglass) یا تفلون (PTFE) را انتخاب کنید.
خرید انواع ترموکوپل از تندیس حرارت پیشرو
اگر به دنبال دقت بالا در اندازهگیری دما و طول عمر بالای تجهیزات خود هستید، انتخاب متریال باکیفیت اولین قدم است. تندیس حرارت پیشرو با سالها تجربه در تولید و تأمین انواع تجهیزات حرارتی، آماده ارائه خدمات به شماست.
محصولات ما شامل:
– انواع ترموکوپلهای صنعتی (تیپ K, J, S, R, T)
– سیمهای رابط و کابلهای جبرانساز با استانداردهای ANSI و IEC
– غلافهای محافظ و کلگی (Terminal Head)
– المنتهای صنعتی سفارشی
برای دریافت مشاوره رایگان و استعلام قیمت، با کارشناسان ما در تندیس حرارت پیشرو تماس بگیرید و از کیفیت و دقت محصولات ما اطمینان حاصل کنید.
