لوله ترموکوپل چیست و چه ویژگی‌هایی باید داشته باشد؟ (راهنمای جامع خرید و انتخاب)
در فرآیندهای صنعتی که با اندازه‌گیری دقیق دما سروکار دارند، ترموکوپل‌ها نقشی حیاتی ایفا می‌کنند. با این حال، سنسورهای ترموکوپل به تنهایی در برابر حرارت شدید، گازهای خورنده، سایش فیزیکی و فشارهای بالا آسیب‌پذیرند. اینجاست که لوله محافظ ترموکوپل (Protection Tube یا Thermowell) وارد میدان می‌شود. انتخاب لوله مناسب نه تنها طول عمر سنسور را تضمین می‌کند، بلکه دقت داده‌های دمایی را نیز به حداکثر می‌رساند.
اما لوله ترموکوپل چه ویژگی‌هایی باید داشته باشد؟ در این مقاله تخصصی، تمام فاکتورهای کلیدی، جنس‌ها و ویژگی‌های ضروری لوله محافظ ترموکوپل را بررسی می‌کنیم.
لوله ترموکوپل (Protection Tube) چیست و چه وظیفه‌ای دارد؟

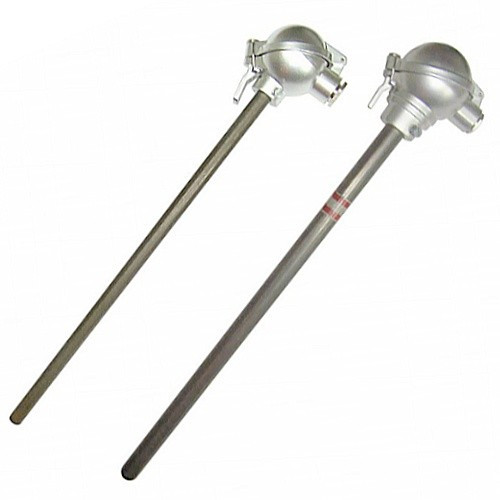

لوله یا غلاف ترموکوپل، یک محفظه استوانه‌ای شکلِ مقاوم است که حسگر ترموکوپل داخل آن قرار می‌گیرد تا از برخورد مستقیم عوامل مخرب محیطی (شیمیایی، مکانیکی یا حرارتی) به حسگر جلوگیری کند. این تجهیز نقشی کلیدی در خطوط نفت و گاز، پتروشیمی، کوره‌های ذوب فلزات، شیشه‌سازی، سیمان و صنایع غذایی دارد.
مهم‌ترین ویژگی‌های یک لوله ترموکوپل استاندارد و کارآمد
برای اینکه لوله محافظ ترموکوپل بتواند بیشترین بازدهی و ماندگاری را ارائه دهد، باید دارای مشخصات فنی و ویژگی‌های زیر باشد:
۱. مقاومت حرارتی بالا
نخستین و پایه‌ای‌ترین ویژگی لوله ترموکوپل، تحمل دمای کاری فرآیند بدون ذوب شدن، تغییر شکل یا دفرمه شدن است.
- در کاربردهای دمای متوسط (تا ۱۱۰۰ درجه سانتی‌گراد) معمولاً از آلیاژهای فلزی مقاوم استفاده می‌شود.

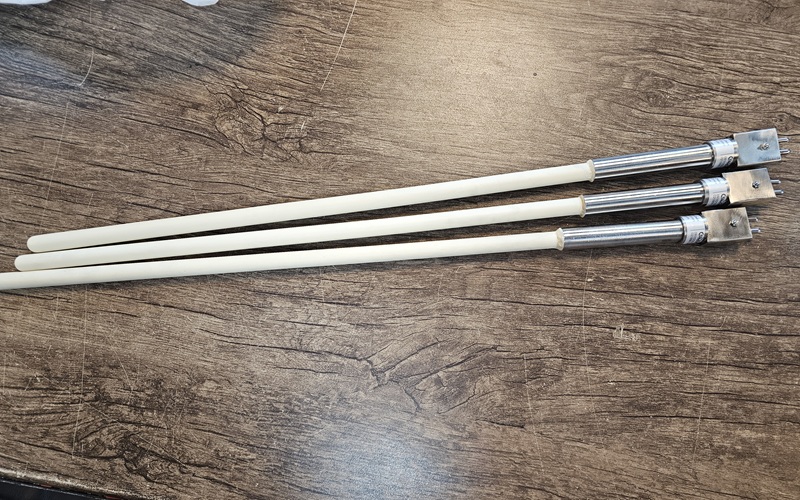

- در کاربردهای بسیار داغ (بالای ۱۲۰۰ تا ۱۸۰۰ درجه سانتی‌گراد) مانند کوره‌های ذوب، حتماً باید از لوله‌های سرامیکی نسوز استفاده شود.
۲. پایداری در برابر شوک حرارتی
تغییرات ناگهانی دما (افزایش یا افت شدید دما در زمان کوتاه) می‌تواند باعث ترک برداشتن و شکستن لوله شود، به‌ویژه در لوله‌های سرامیکی. یک لوله ترموکوپل باکیفیت باید ضریب انبساط حرارتی پایینی داشته باشد تا در برابر شوک‌های ناگهانی نشکند.
۳. مقاومت شیمیایی و عدم خوردگی
محیط‌های صنعتی مملو از اسیدها، گازهای خورنده (مانند گوگرد و کلر)، بخار آب یا مواد قلیایی هستند. لوله باید در برابر:
اکسیداسیون در دماهای بالا
حملات اسیدی و بازی
محیط‌های احیاکننده یا کربن‌دهی (Carburization)
کاملاً مقاوم بوده و با گازهای محیطی واکنش ندهد تا از مسموم شدن (Poisoning) سیم‌های ترموکوپل جلوگیری شود.
۴. رسانایی حرارتی مناسب (Thermal Conductivity)
یکی از چالش‌های لوله‌های محافظ، تأخیر زمانی در انتقال حرارت به حسگر است. لوله باید انتقال حرارت را به اندازه کافی سریع انجام دهد تا سیستم کنترل، واکنش به‌موقع و دقیقی نسبت به نوسانات دمایی نشان دهد (کاهش زمان پاسخ یا Response Time).
۵. استحکام مکانیکی و مقاومت در برابر سایش
در محیط‌های پرفشار یا جاهایی که جریان سیال سرعت بالایی دارد (مانند لوله‌های انتقال بخار، نفت و گاز یا محیط‌های حاوی ذرات جامد معلق)، لوله ترموکوپل باید استحکام مکانیکی بالایی داشته باشد تا:
در برابر فشار جریان سیال خم نشود یا نشکند.
در اثر ارتعاشات دائمی دچار خستگی فلز و شکست ناگهانی نشود.
در اثر برخورد ذرات ساینده کوره یا سیال دچار سایش زودرس نگردد.
۶. رسانایی حرارتی مطلوب و زمان پاسخ‌دهی سریع (Thermal Conductivity)
یکی از چالش‌های غلاف‌های ضخیم، تأخیر در انتقال گرما (Thermal Lag) است. یک لوله ترموکوپل ایده‌آل باید:
- ضخامت دیواره‌ای بهینه داشته باشد تا حرارت را با سرعت مناسب به سنسور برساند.
- زمان پاسخ‌دهی (Response Time) سیستم را به حداقل ممکن برساند تا کنترل دما در زمان واقعی (Real-Time) انجام شود.
۷. عدم واکنش متقابل با سیم‌های ترموکوپل (Chemical Neutrality)
جنس داخلی لوله نباید در دماهای بالا عناصر ناخالصی آزاد کند که به ساختار سیم ترموکوپل نفوذ کرده و باعث کالیبراسیون‌زدایی (Drift) شود. به عنوان مثال، وجود حتی مقادیر ناچیز سیلیس (Silica) در مجاورت ترموکوپل‌های پلاتینی می‌تواند به سرعت منجر به شکستگی و سوختن سنسور شود.
بیشتر بخوانید: کاربرد غلاف ترموکوپل (thermocouple-sheeth)
نکات کلیدی هنگام خرید لوله محافظ ترموکوپل
– طول غوطه وری (Insertion Length): لوله باید به اندازه‌ای بلند باشد که اثر رسانش حرارتی بدنه فرآیند به ترمینال هدر نرود (معمولاً حداقل ۱۰ برابر قطر لوله درون محیط غوطه‌ور باشد).
– اتمسفر کوره/فرآیند: مشخص کنید اتمسفر اکسیدکننده، احیاکننده، خنثی یا خلاء است.

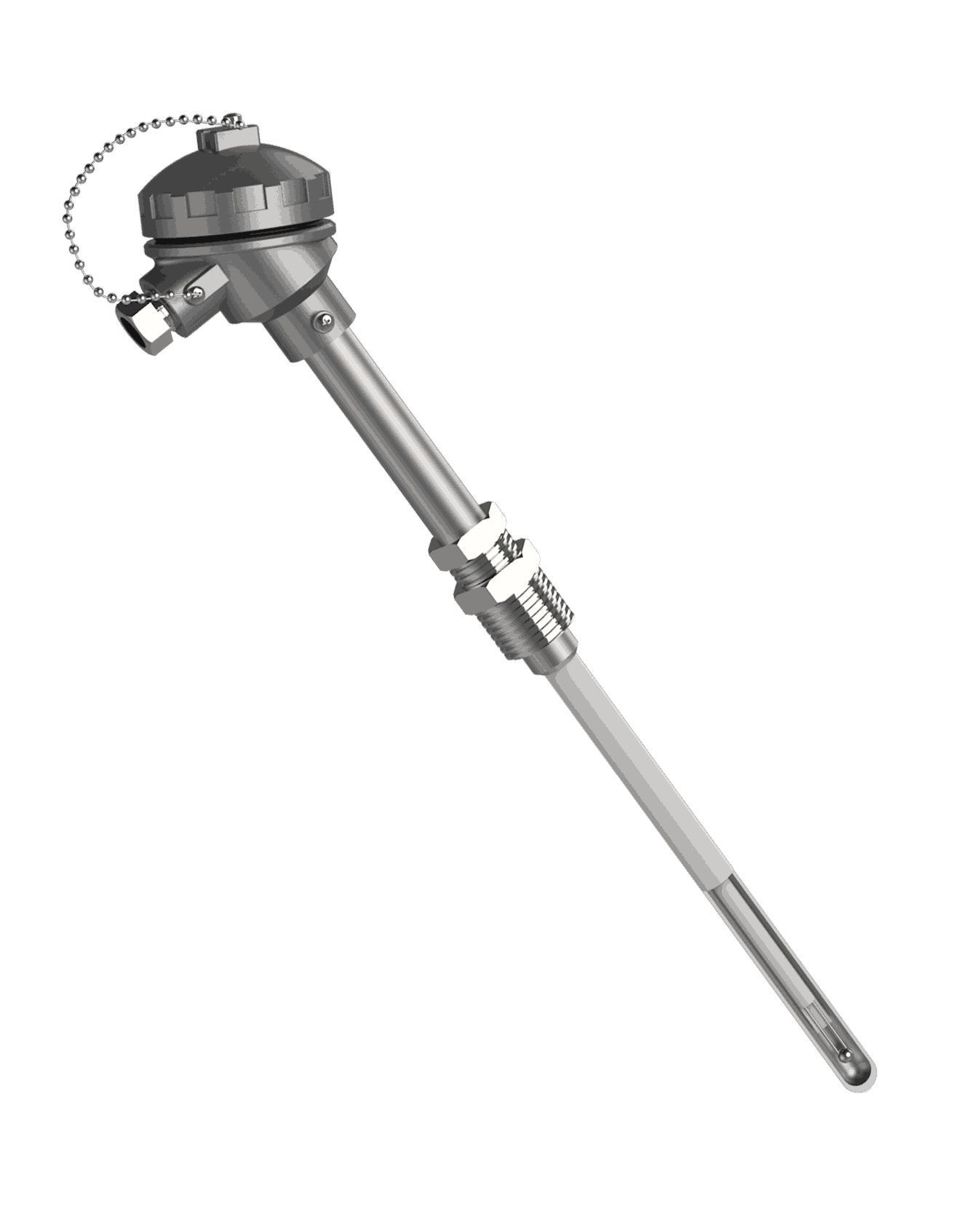

– نحوه نصب: نوع اتصال (فلنجی، رزوه‌ای NPT/BSP یا جوشی) باید متناسب با فشار مخزن یا خط لوله انتخاب شود.
جمع‌بندی
لوله ترموکوپل سپر دفاعی حسگر دمای شماست. مهم‌ترین ویژگی‌های آن شامل تحمل دمای ماکزیمم، نفوذناپذیری در برابر گازها، مقاومت به شوک و تنش‌های مکانیکی و عدم تغییر در سرعت پاسخ‌دهی سیستم است. تطبیق دقیق جنس لوله با فرآیند صنعتی نه تنها دقت اندازه‌گیری شما را تضمین می‌کند، بلکه هزینه‌های نگهداری و تعویض مکرر سنسورها را به حداقل می‌رساند.
