راهنمای جامع و تخصصی ضایعات ترموکوپل
ضایعات ترموکوپل (Thermocouple Scrap) یکی از باارزش‌ترین و استراتژیک‌ترین پسماندهای صنعتی در حوزه بازیافت فلزات، به‌ویژه فلزات گرانبها (Precious Metals) به شمار می‌رود. ترموکوپل‌ها سنسورهای اندازه‌گیری دما بر پایه پدیده‌ی «سیبک» (Seebeck Effect) هستند که از دو فلز یا آلیاژ ناهمگن تشکیل شده‌اند. این تجهیزات در شرایط کاری خشن صنعتی، حرارت‌های بسیار بالا و محیط‌های خورنده، پس از مدتی مستهلک شده و از مدار خارج می‌شوند.
با توجه به اینکه برخی از انواع این سنسورها شامل مقادیر قابل‌توجهی پلاتین (Platinum) و رودیوم (Rhodium) هستند، بازیافت و خرید و فروش ضایعات ترموکوپل به یک صنعت سودآور و تخصصی بدل شده است.
دسته‌بندی ضایعات ترموکوپل بر اساس ارزش متالورژیکی
ترموکوپل‌ها از منظر ارزش بازیافت به دو گروه کلی فلزات گرانبها (Precious Metal Types) و فلزات پایه (Base Metal Types) تقسیم می‌شوند:
الف) ضایعات ترموکوپل‌های فلزات گرانبها (تیپ‌های S، R و B)
این دسته بیشترین ارزش ریالی را در بازار بازیافت دارند:
ضایعات ترموکوپل تیپ S:
- سیم مثبت: آلیاژ پلاتین–۱۰٪ رودیوم
- سیم منفی: پلاتین خالص
- از پرکاربردترین سنسورها در کوره‌های حرارتی، کارخانه‌های شیشه، سرامیک و فولادسازی.
ضایعات ترموکوپل تیپ R:
- سیم مثبت: آلیاژ پلاتین–۱۳٪ رودیوم
- سیم منفی: پلاتین خالص
- به دلیل درصد بالاتر رودیوم (که معمولاً قیمتی بالاتر یا برابر با پلاتین در بازارهای جهانی دارد)، ارزش بازیافتی بالاتری نسبت به تیپ S دارد.
ضایعات ترموکوپل تیپ B:
- سیم مثبت: آلیاژ پلاتین–۳۰٪ رودیوم
- سیم منفی: آلیاژ پلاتین–۶٪ رودیوم
- بالاترین عیار رودیوم را داراست و مقاومت حرارتی تا بالای ۱۷۰۰ درجه سانتی‌گراد دارد. ضایعات این تیپ به ازای هر گرم، بیشترین ارزش مالی را دارد.
ب) ضایعات ترموکوپل‌های فلزات پایه (تیپ‌های K، J، E، N و T)
این ترموکوپل‌ها فاقد فلزات گرانبها هستند، اما به دلیل آلیاژهای حاوی نیکل (Ni)، کروم (Cr)، مس (Cu) و آهن (Fe) به‌صورت تناژی یا کیلویی خرید و فروش می‌شوند:
- تیپ K (کرومل – آلومل): حاوی بیش از ۹۰٪ نیکل در ساختار سیم‌ها؛ پرکاربردترین سنسور صنعتی که به عنوان ضایعات سوپرآلیاژ نیکل بازیافت می‌شود.
- تیپ J (آهن – کنستانتان): حاوی مس و نیکل.
- تیپ N (نیکروسیل – نیسیل): آلیاژهای نیکل مقاوم به اکسیداسیون.

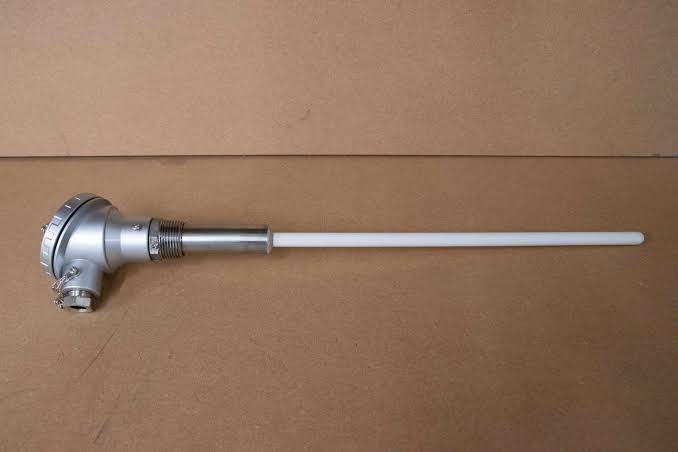

اجزای فیزیکی ضایعات ترموکوپل صنعتی
هنگام خرید یا تفکیک ضایعات ترموکوپل، باید بدانید که این قطعات معمولاً شامل اجزای زیر هستند:
- سیم مغزی (Thermocouple Wires): تنها بخش حاوی پلاتین/رودیوم که ارزش اصلی را تعیین می‌کند.
- عایق‌های سرامیکی (Ceramic Insulators): معمولاً از جنس آلومینا یا منیزیا (MgO) با خلوص بالا؛ فاقد ارزش فلزی بوده و باید از سیم جدا شوند.
- غلاف محافظ یا ترموول (Protection Sheath / Thermowell): ساخته‌شده از اینکونل، استیل‌های نسوز (مانند ۳۱۰ یا ۳۱۶) یا سرامیک سیلیکون کارباید که به عنوان ضایعات استیل یا سوپرآلیاژ ارزش‌گذاری می‌شوند.
- کلگی یا هد (Connection Head): جنس آلومینیوم یا چدن که به عنوان ضایعات فلزات معمولی بازیافت می‌شود.
صنایع اصلی تولیدکننده ضایعات ترموکوپل
اگر به دنبال منابع پایدار تأمین این پسماند صنعتی هستید، صنایع زیر بزرگ‌ترین مصرف‌کنندگان به شمار می‌روند:
- صنایع شیشه و بلورسازی: به علت دمای فوق‌العاده بالا و خوردگی شدید، سالانه ده‌ها کیلوگرم سیم تیپ R و S اسقاط می‌کنند.
- کارخانجات فولاد، ذوب و ریخته‌گری: استفاده گسترده از لانس‌های اندازه‌گیری دمای مذاب (که سنسورهای یک‌بارمصرف پلاتینی دارند).
- صنایع پتروشیمی، پالایشگاهی و گاز: کوره‌های کراکینگ و واحدهای فرآیندی دمای بالا.
- کارخانجات تولید کاشی، سرامیک و آجر نسوز: کوره‌های تونلی و رولی.
- آزمایشگاه‌های کالیبراسیون و متالورژی: ترموکوپل‌های مرجع (Standard Reference) که پس از افت دقت اسقاط می‌شوند.
روش‌های تشخیص، آنالیز و عیارسنجی ضایعات پلاتین ترموکوپل
خرید و بازیافت این ضایعات نیازمند دقت بالا جهت جلوگیری از تقلب است:
- آنالیز با دستگاه XRF دستی (کوانتومتری پرتابل): سریع‌ترین روش غیبت‌تخریب‌کننده برای تعیین درصد دقیق PtوRh.
- تست وزن مخصوص و سختی: پلاتین چگالی بسیار بالایی (حدود 21.45 g/cm) دارد و به‌راحتی از استیل یا تنگستن با وزن و تست‌های کششی متمایز می‌شود.
- آزمون شیمیایی (تست اسید تیزاب): پلاتین خالص در اسید نیتریک خالص حل نمی‌شود و تنها در تیزاب سلطانی گرم حل خواهد شد؛ درحالی‌که سیم‌های تقلبی به سرعت اکسید می‌شوند.
- آزمایش کوپلاسیون (Fire Assay): دقیق‌ترین روش آزمایشگاهی متالورژی برای تعیین خلوص نهایی فلزات گروه پلاتین (PGMs).
متریال ترموکوپل ها؛ بررسی جامع آلیاژها، انواع و راهنمای انتخاب
عوامل موثر بر قیمت ضایعات ترموکوپل
قیمت‌گذاری ضایعات پلاتین و رودیوم به فاکتورهای لحظه‌ای و فنی زیر وابسته است:
- قیمت جهانی انس پلاتین و رودیوم: نوسانات بورس فلزات لندن (LME) مستقیماً تعیین‌کننده قیمت پایه است.
- نرخ ارز: محاسبه ریالی بر مبنای نرخ لحظه‌ای دلار در بازار آزاد انجام می‌شود.
- کسر وزن و ناخالصی (افت بار): وجود رسوبات سرامیکی، چسب یا اکسیدها باعث کسر درصدی از وزن کلی می‌گردد.
- نسبت پلاتین به رودیوم: سیم‌های تیپ B و R به دلیل حضور رودیوم بالا، ضریب قیمت بالاتری دارند.
