ترموکوپلها با استفاده از غلافهایی از جنس سرامیک، فلزات و آلیاژهای مختلف محافظت میشوند. این غلافها که شامل لولهها و عایقهای متنوعی هستند، نقش حفاظتی در برابر شرایط محیطی مضر را ایفا میکنند.
غلافهای ترموکوپل به دلیل مقاومت در برابر دماهای بالا و شرایط شیمیایی سخت، در محیطهایی که نوسانات دما به سرعت رخ میدهد، کاربرد وسیعی دارند. در این مقاله، به بررسی غلاف ترموکوپل و مزایای آن میپردازیم و همچنین مواد تشکیلدهنده آن را مورد تحلیل قرار میدهیم.
غلاف ترموکوپل چیست؟
پروانههای دما در محیطهای پرخطر، با استفاده از غلافهای ترموکوپل محافظت میشوند. این غلافها نه تنها از آسیبهای فیزیکی جلوگیری میکنند، بلکه پروبها را در برابر گازها و مایعات خورنده نیز محافظت مینمایند و از شکستن آنها پیشگیری میکنند.
غلافهای محافظ ترموکوپل، که از فلزات متنوعی ساخته میشوند، سالهاست به عنوان ابزاری کارآمد برای حفاظت از این سنسورها تولید میگردند. این غلافها در انواع مختلفی در دسترس هستند و ترموکوپلهایی که مجهز به آنها میباشند، قادرند دمایی تا ۱۶۰۰ درجه سانتیگراد را اندازهگیری کنند.
مزایای غلاف ترموکوپل
ترموکوپلهای دارای غلاف دارای مقاومت مکانیکی و حرارتی بالایی هستند و میتوانند به صورت بسیار نازک و انعطافپذیر تولید شوند. این ویژگی باعث میشود که به راحتی به هر نقطهای دسترسی پیدا کنند. علاوه بر این، وجود غلاف در ترموکوپلها مانع از نفوذ رطوبت شده و در نتیجه، اندازهگیری دما بدون اختلال انجام میشود؛ زیرا غلاف ترموکوپل به طور محکمی برای جلوگیری از نفوذ آب جوش داده شده است. این ویژگیها باعث افزایش کارایی و دقت ترموکوپلها در کاربردهای مختلف میشود.
غلاف ترموکوپل با مقاومت بالا، نه تنها در دماهای بالا عملکرد مناسبی دارد، بلکه استحکام آن در برابر لرزشهای شدید نیز قابل توجه است.
کاربرد غلاف ترموکوپل
۱. محافظت در برابر خوردگی شیمیایی
در بسیاری از صنایع مانند پتروشیمی یا آبکاری، سنسور دما در معرض اسیدها، بازها و گازهای خورنده قرار دارد. غلاف ترموکوپل که از جنسهای مقاومی مثل استیل ۳۱۶ یا اینکونل ساخته میشود، مانع از تماس مستقیم مواد خورنده با سیمهای ترموکوپل شده و از اکسیداسیون و پوسیدگی آنها جلوگیری میکند.
۲. مقاومت در برابر فشارهای بالا
در مخازن تحت فشار یا خطوط لوله انتقال سیالات، فشار محیط بسیار زیاد است. سیمهای نازک ترموکوپل به تنهایی نمیتوانند این فشار را تحمل کنند و دفرمه میشوند. غلافهای فلزی با ضخامتهای مختلف (Sch 40, Sch 80) طراحی میشوند تا در برابر فشار فیزیکی محیط مقاومت کنند.
۳. تحمل دمای بسیار بالا (بهویژه غلافهای سرامیکی)

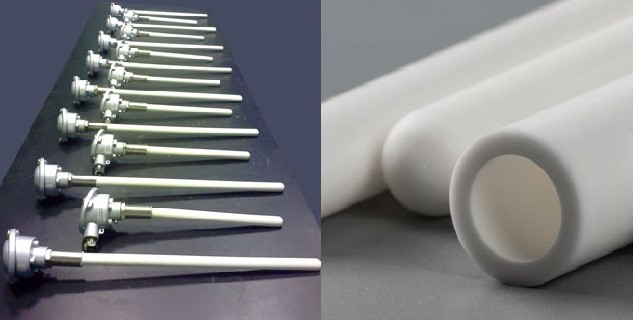

در کورههای ذوب آهن یا صنایع شیشه که دما به بالای ۱۲۰۰ درجه سانتیگراد میرسد، غلافهای فلزی ذوب میشوند. در اینجا از غلافهای سرامیکی (مانند آلومینا یا سیلیکاتی) استفاده میشود. این غلافها میتوانند تا دمای ۱۸۰۰ درجه را تحمل کرده و از ترموکوپلهای قیمتی (مانند تیپ S یا R که از پلاتین ساخته شدهاند) محافظت کنند.
۴. جلوگیری از شوکهای مکانیکی و لرزش
در محیطهای صنعتی، لرزش دستگاهها یا برخورد قطعات فیزیکی امری عادی است. غلاف ترموکوپل به عنوان یک ستون مستحکم، سنسور را در جای خود ثابت نگه میدارد و از قطع شدن اتصالات در اثر لرزشهای شدید جلوگیری میکند.
۵. ایزوله کردن الکتریکی

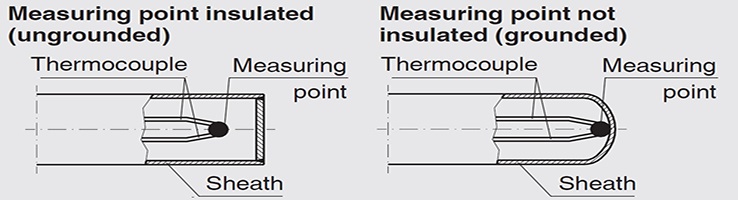

سیمهای ترموکوپل سیگنالهای الکتریکی بسیار ضعیفی (در حد میلیولت) تولید میکنند. اگر این سیمها با بدنه کوره یا تجهیزات دیگر تماس پیدا کنند، نویزهای الکتریکی باعث بروز خطا در اندازهگیری میشوند. غلاف (به همراه عایقهای داخلی) وظیفه دارد سنسور را از نظر الکتریکی از محیط اطراف جدا کند.
۶. تسهیل در تعویض سنسور (ترموول)
نوع خاصی از غلافهای سنگین به نام ترموول (Thermowell) وجود دارد که در داخل مخازن جوش داده یا پیچ میشوند. کاربرد اصلی آنها این است که اگر سنسور ترموکوپل خراب شد، اپراتور میتواند بدون تخلیه مخزن یا متوقف کردن فرآیند تولید، سنسور را از داخل غلاف بیرون آورده و تعویض کند.
روشهای ساخت غلاف ترموکوپل
مواد تشکیلدهنده غلاف ترموکوپل شامل طیف وسیعی از فلزات مانند فولاد ضد زنگ، کربن، کرمنیت، نیکل و تیتانیوم است. انتخاب نوع ماده و ساختار غلاف، به شرایط محیطی و محدوده دمایی کاربرد ترموکوپل بستگی دارد.
در برخی شرایط خاص، برای مقابله با زنگزدگی در محیطهای خاص، از غلافهای ساخته شده از فولاد ضد زنگ استفاده میشود.
مشخصات فنی غلاف ترموکوپل
ویژکی های فنی غلاف ترموکوپل بستگی به نوع و مادهسازی آن دارد. مشخصات مهم شامل:
- محدوده دمایی: غلافهای ترموکوپل با توجه به جنس خود، محدوده دمایی مشخصی دارند که در آن کارایی مطلوب را نشان میدهند. به عنوان نمونه، غلافهای سرامیکی به دلیل مقاومت بالا، برای کاربرد در محیطهای با دمای بسیار بالا توصیه میشوند.
- مقاومت به خوردگی: اگر ترموکوپل در محیطهای خورنده استفاده میشود، غلاف باید از موادی با مقاومت خوب به خوردگی ساخته شود.
- عایق الکتریکی: غلاف باید دارای خواص عایقی مناسبی باشد تا تداخل الکتریکی با محیط اندازهگیری دما را کاهش دهد.
انواع رایج متریال غلاف ترموکوپل
- استیل ۳۰۴/۳۱۶: برای مصارف عمومی، صنایع غذایی و دماهای متوسط (تا ۸۰۰ درجه).
- استیل ۳۱۰ (نسوز): برای دماهای بالا تا ۱۱۰۰ درجه و محیطهایی با اکسیداسیون زیاد.
- اینکونل ۶۰۰ (Inconel): برای محیطهای بسیار داغ و دارای خوردگی شدید.
- سرامیک (Type 610 یا 710): برای دماهای بسیار بالا در کورههای القایی و ذوب.
یک نکته مهم در انتخاب غلاف
انتخاب غلاف یک توازن میان حفاظت و سرعت است.
اگر غلاف خیلی ضخیم باشد، محافظت عالی است اما سرعت انتقال حرارت کم شده و سنسور دیرتر تغییرات دما را نشان میدهد.
اگر غلاف نازک باشد، سرعت پاسخدهی (Response Time) بالا میرود اما عمر سنسور کوتاه میشود.
سخن پایانی
غلاف ترموکوپل به طور معمول دارای یک انتهای باز و یک انتهای بسته است و وظیفه آن محافظت از ترموکوپل در برابر محیطهای خورنده و آسیبزا میباشد. طراحی غلافهای ترموکوپل به گونهای است که سیمهای ترموکوپل را از خطرات محیطی محافظت کند. انتخاب مواد مناسب برای ساخت غلاف ترموکوپل بستگی به نوع کاربرد و دمای محیط استفاده دارد. این مواد باید توانایی مقاومت در برابر شرایط مختلف محیطی را داشته باشند تا عملکرد بهینه ترموکوپل تضمین شود.
