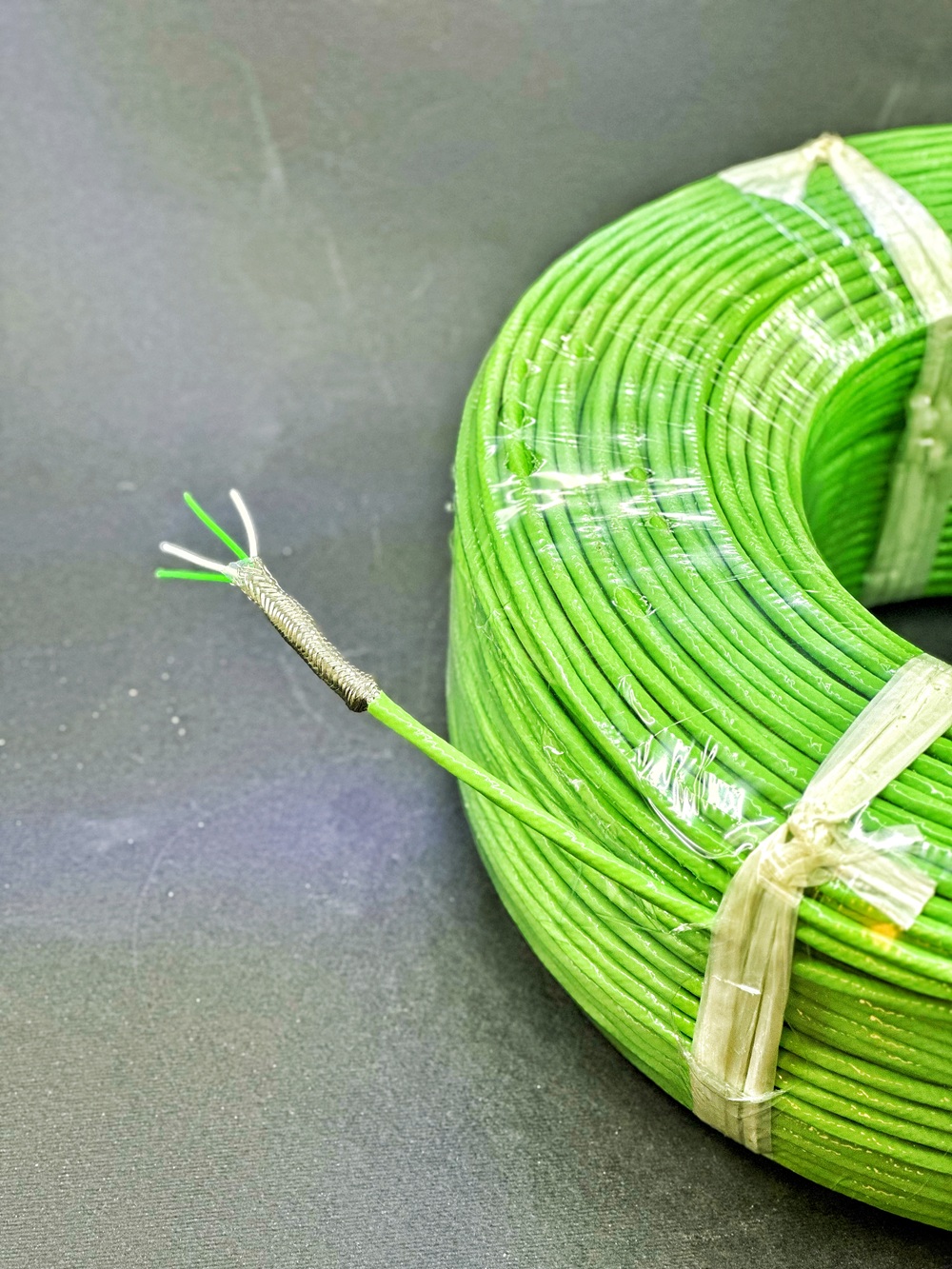

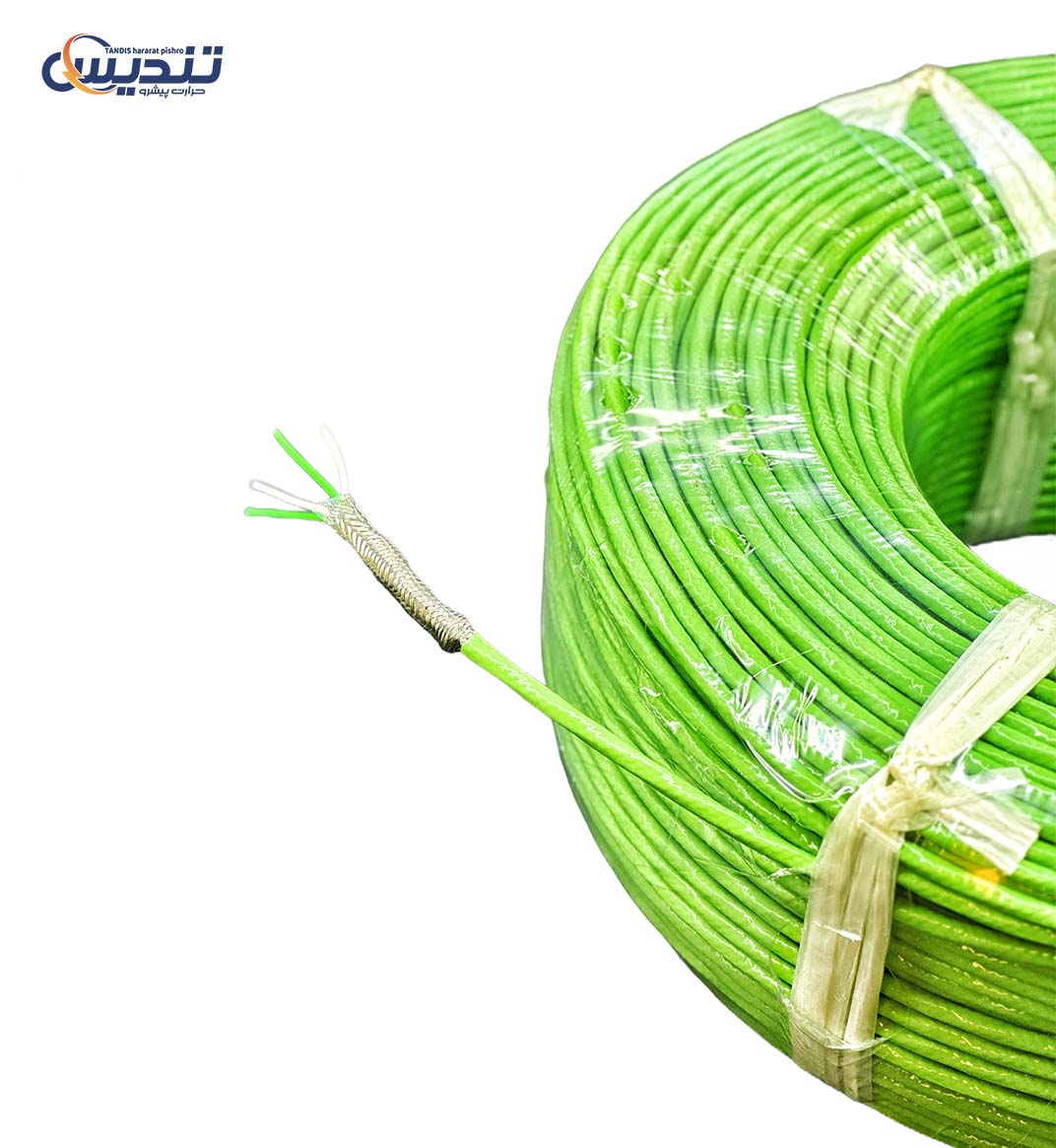

سیم رابط ترموکوپل تایپ K دوبل با روکش تفلون و شیلد

سیم رابط ترموکوپل تایپ K دوبل با روکش تفلون و شیلد؛ راهکاری مطمئن برای انتقال دقیق سیگنال دما

در صنایع مختلف از جمله پتروشیمی، فولاد، نیروگاه‌ها و خطوط تولید خودکار، اندازه‌گیری دقیق دما یکی از ارکان حیاتی کنترل فرآیند است. در این میان، ترموکوپل‌های نوع K به دلیل محدوده دمایی گسترده، مقاومت بالا در برابر اکسیداسیون و قیمت مقرون‌به‌صرفه، پرکاربردترین حسگرهای دما هستند. اما یک نکته فنی بسیار مهم وجود دارد که اغلب نادیده گرفته می‌شود: استفاده از سیم رابط ترموکوپل (Extension Wire) مناسب برای اتصال ترموکوپل به دستگاه اندازه‌گیری یا PLC. اگر از سیم‌های معمولی یا نامناسب استفاده کنید، خطاهای اندازه‌گیری جدی رخ خواهد داد. در این مقاله به بررسی ویژگی‌های فنی و مزایای استفاده از سیم رابط ترموکوپل تایپ K دوبل با روکش تفلون و شیلد می‌پردازیم.

چرا باید از سیم رابط مخصوص ترموکوپل استفاده کنیم؟

ترموکوپل‌ها بر اساس اثر «زدنک» کار می‌کنند و ولتاژ بسیار کوچکی تولید می‌کنند. اگر این سیم‌ها را با سیم‌های مسی معمولی جایگزین کنید، در نقاط اتصال جدید، فلزات متفاوتی ایجاد شده و ولتاژهای پارازیتی اضافه می‌شوند که باعث انحراف شدید در خوانش دما می‌شود. سیم رابط دارای آلیاژهای خاصی است (معمولاً مس-نیکل و مس-کوبالت) که منحنی ولتاژ-دمای مشابهی با سیم اصلی ترموکوپل دارند تا خطای اتصال کاهش یابد.

ویژگی‌های کلیدی سیم رابط ترموکوپل تایپ K دوبل تفلون شیلد

این محصول خاص از سه ویژگی برجسته تشکیل شده است که آن را برای محیط‌های صنعتی سخت ایده‌آل می‌سازد:

1. دوبل بودن (Double): ساختار دوبل به معنای داشتن دو رشته سیم مجزا در یک کابل است که مسیر رفت و برگشت سیگنال را فراهم می‌کند. این موضوع نصب را ساده‌تر کرده و از تداخل امواج الکتریکی بین سیم‌ها جلوگیری می‌کند.
2. روکش تفلون (PTFE): تفلون مقاوم‌ترین پلیمر در برابر حرارت و مواد شیمیایی است. سیم‌های با روکش تفلون می‌توانند دماهای بالا (تا حدود ۲۶۰ درجه سانتی‌گراد) را بدون ذوب شدن یا تغییر خواص تحمل کنند. همچنین در برابر اسیدها، بازها و حلال‌های شیمیایی مقاومت بالایی دارند.
3. شیلد دار (Shielded): در محیط‌های صنعتی نویزهای الکترومغناطیسی (EMI) و رادیویی (RFI) فراوان هستند. لایه شیلد (معمولاً نوار مسی یا بافت نقره) مانند یک سپر عمل کرده و نویزهای خارجی را خنثی می‌کند تا سیگنال خالص دما به کنترلر برسد.

نکات مهم در نصب و نگهداری

برای اطمینان از عملکرد صحیح این سیم رابط، حتماً از اتصالات محکم و عایق‌بندی شده در سرسیم‌ها اطمینان حاصل کنید. هرگونه اکسیدشدگی در اتصالات می‌تواند باعث ایجاد مقاومت تماسی و خطای دما شود. همچنین، هنگام کابل‌کشی، سعی کنید سیم رابط را از کابل‌های برق فشار قوی دور نگه دارید، حتی با وجود شیلد، رعایت این اصل ایمنی را افزایش می‌دهد.

نتیجه‌گیری

انتخاب سیم رابط ترموکوپل تایپ K دوبل با روکش تفلون و شیلد، سرمایه‌گذاری هوشمندانه‌ای برای حفظ دقت سیستم‌های کنترلی شماست. اگرچه هزینه اولیه این سیم‌ها کمی بیشتر از سیم‌های معمولی است، اما هزینه‌های ناشی از توقف خط تولید به دلیل خطاهای اندازه‌گیری یا خرابی تجهیزات، بسیار بالاتر خواهد بود. با استفاده از این محصول با کیفیت، آرامش خاطر داشته باشید که داده‌های دمایی شما دقیق، پایدار و بدون نویز هستند.

برای مشاوره بیشتر درباره انتخاب سایز مناسب یا سفارش این محصول با کیفیت تضمینی، با تیم پشتیبانی ما در ارتباط باشید
