در دنیای ابزاردقیق و کنترل فرآیند، اندازهگیری دقیق دما یکی از حیاتیترین پارامترهاست. ترموکوپلها به دلیل دامنه دمایی وسیع، قیمت مناسب و دوام بالا، محبوبترین سنسورها برای این کار هستند. اما برای درک نحوه عملکرد یک ترموکوپل، باید با مفهومی کلیدی به نام «اتصال داغ» (Hot Junction) آشنا شوید. در این مقاله جامع، به بررسی دقیق این مفهوم، فیزیک پشت آن و نقش حیاتی آن در عملکرد ترموکوپلها میپردازیم.
اتصال داغ (Hot Junction) چیست؟
به زبان ساده، اتصال داغ یا Hot Junction نقطهای است که در آن دو فلز ناهمگون (مانند کرومل و آلومل در ترموکوپل نوع K) به یکدیگر متصل شدهاند. این نقطه دقیقاً همان قسمتی از سنسور است که برای اندازهگیری دما در معرض محیط هدف قرار میگیرد. به همین دلیل به آن «اتصال اندازهگیری» (Measuring Junction) نیز گفته میشود.
زمانی که این نقطه اتصال در معرض حرارت قرار میگیرد، به دلیل تفاوت در خواص فیزیکی دو فلز، پدیدهای الکتریکی رخ میدهد که اساس کار ترموکوپل را تشکیل میدهد.
اساس علمی: اثر سیبک (Seebeck Effect)
درک مفهوم اتصال داغ بدون شناخت اثر سیبک غیرممکن است. در سال ۱۸۲۱، فیزیکدان آلمانی، توماس سیبک، کشف کرد که اگر دو فلز متفاوت را از دو انتها به هم متصل کنیم و بین دو نقطه اتصال اختلاف دما ایجاد کنیم، یک جریان الکتریکی ضعیف در مدار برقرار میشود.

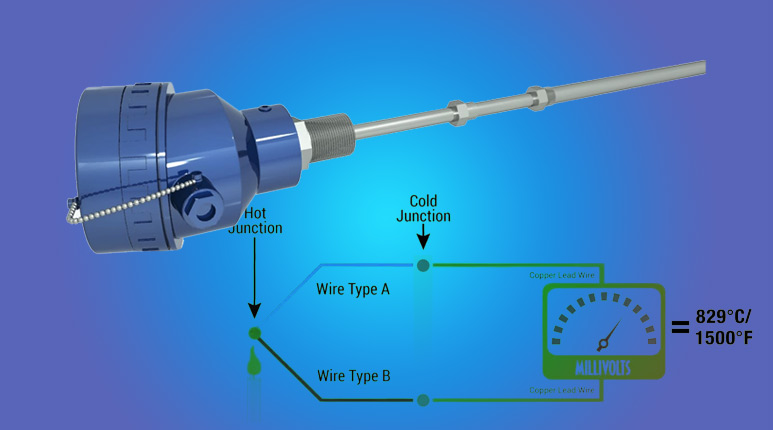

در یک ترموکوپل مدرن، ما دو اتصال داریم:
اتصال داغ (Hot Junction): نقطهای که با منبع حرارت در تماس است.
اتصال سرد (Cold Junction): نقطهای که به دستگاه نمایشگر یا کنترلر متصل است و به عنوان مرجع (Reference) شناخته میشود.
ولتاژ تولید شده (که در مقیاس میلیولت است) مستقیماً با اختلاف دمای بین اتصال داغ و اتصال سرد متناسب است. بنابراین، اتصال داغ وظیفه “حس کردن” دما و تبدیل آن به سیگنال الکتریکی را بر عهده دارد.

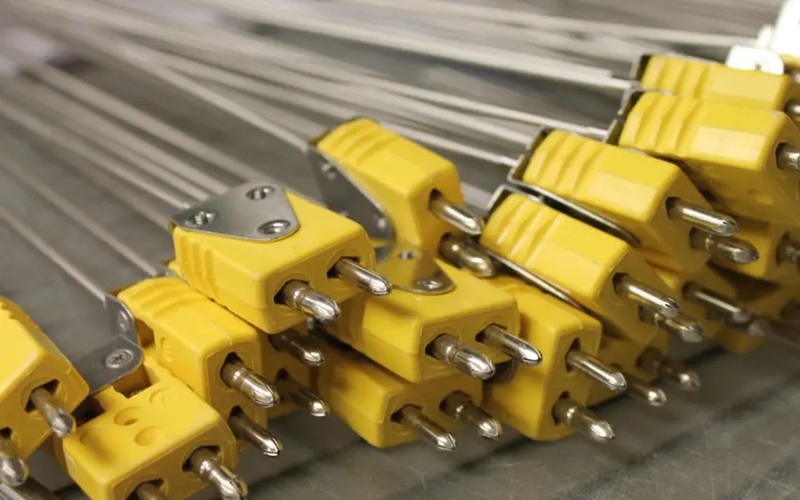

انواع ساختار اتصال داغ در ترموکوپلها
بسته به محیطی که قرار است دما در آن اندازهگیری شود، اتصال داغ ترموکوپل به سه روش مختلف طراحی و ساخته میشود:
۱. اتصال زمین شده (Grounded Junction)
در این مدل، سیمهای ترموکوپل در نقطه اتصال داغ مستقیماً به غلاف محافظ (Sheath) جوش داده میشوند.
مزایا: زمان پاسخگویی بسیار سریع (به دلیل انتقال حرارت مستقیم از غلاف به سیمها).
معایب: حساسیت به نویزهای الکتریکی محیط؛ اگر در محیط بارهای الکتریکی وجود داشته باشد، ممکن است روی دقت اندازهگیری اثر بگذارد.
۲. اتصال ایزوله یا زمین نشده (Ungrounded Junction)
در این ساختار، اتصال داغ توسط یک لایه عایق (مانند پودر اکسید منیزیم) از بدنه غلاف محافظ جدا شده است.
مزایا: مقاومت عالی در برابر نویزهای الکتریکی و تداخلات مغناطیسی. این مدل برای محیطهایی با ولتاژ بالا یا موتورهای الکتریکی ایدهآل است.
معایب: سرعت پاسخگویی کمتر نسبت به مدل زمین شده (به دلیل وجود لایه عایق).
۳. اتصال در معرض یا باز (Exposed Junction)
در این مدل، دو سیم در نقطه اتصال داغ کاملاً بیرون از غلاف قرار دارند و مستقیماً با محیط تماس پیدا میکنند.
مزایا: سریعترین زمان پاسخگویی ممکن (تقریباً آنی).
معایب: عمر کوتاه در محیطهای خورنده؛ این مدل نباید در محیطهای دارای گازهای سمی، اسیدی یا رطوبت بالا استفاده شود زیرا اتصال داغ به سرعت اکسید شده و از بین میرود.
کاربرد اتصال داغ در صنایع مختلف
اتصال داغ ترموکوپل در هر جایی که نیاز به کنترل دقیق دما باشد، حضور دارد. در ادامه به برخی از مهمترین کاربردها اشاره میکنیم:
صنایع نفت، گاز و پتروشیمی
در پالایشگاهها، دمای کوره و واکنشهای شیمیایی باید به دقت پایش شود. اتصال داغ ترموکوپلهای صنعتی (مانند نوع R یا S) در دمای بالای ۱۰۰۰ درجه سانتیگراد، پایداری فرآیند را تضمین میکند.
صنعت خودروسازی
در آزمایشهای موتور و سیستم اگزوز، از ترموکوپلها برای اندازهگیری دمای گازهای خروجی استفاده میشود. اتصال داغ در این محیطها باید در برابر لرزش شدید و شوکهای حرارتی مقاوم باشد.
لوازم خانگی
شاید جالب باشد بدانید که در اجاقگازها و آبگرمکنهای دیواری نیز از اتصال داغ استفاده میشود. در اینجا ترموکوپل به عنوان یک وسیله ایمنی عمل میکند؛ اتصال داغ در شعله قرار میگیرد و با تولید ولتاژ، شیر گاز را باز نگه میدارد. اگر شعله خاموش شود، اتصال داغ سرد شده، ولتاژ قطع میشود و جریان گاز برای جلوگیری از انفجار مسدود میگردد.
صنایع پلاستیک و متالورژی
در دستگاههای تزریق پلاستیک و کورههای ذوب فلزات، نوک ترموکوپل (اتصال داغ) باید دمای دقیق مذاب را به سیستم کنترلر گزارش دهد تا از سوختن مواد یا عدم شکلگیری صحیح قطعه جلوگیری شود.
عوامل مؤثر بر دقت اتصال داغ
کیفیت اندازهگیری دما در اتصال داغ به چندین فاکتور بستگی دارد:
کیفیت جوش: دو سیم در نقطه اتصال باید به خوبی با هم جوش بخورند تا مقاومت الکتریکی ناخواستهای ایجاد نشود.
آلودگی محیطی: ورود رطوبت یا گازهای شیمیایی به محل اتصال داغ میتواند باعث ایجاد پدیده “مسمومیت ترموکوپل” شده و دقت را کاهش دهد.
انتخاب آلیاژ مناسب: برای هر محدوده دمایی باید از آلیاژ متناسب استفاده کرد. برای مثال، اتصال داغ ترموکوپل نوع K در دمای بسیار بالا اکسید میشود، در حالی که نوع تانتالیوم یا پلاتین دوام بیشتری دارند.
نتیجهگیری
اتصال داغ (Hot Junction) قلب تپنده هر سیستم اندازهگیری دما بر پایه ترموکوپل است. بدون این نقطه اتصال و اثر فیزیکی ناشی از آن، تبدیل انرژی حرارتی به سیگنال الکتریکی غیرممکن بود. انتخاب نوع صحیح اتصال (زمین شده، ایزوله یا باز) و محافظت درست از آن، تفاوت بین یک سیستم کنترل دقیق و یک فرآیند پرخطر را رقم میزند.
اگر در صنایع حساس فعالیت میکنید یا به دنبال طراحی مدارهای الکترونیکی هستید، درک عمیق از عملکرد اتصال داغ به شما کمک میکند تا سنسور مناسب را انتخاب کرده و از بروز خطاهای اندازهگیری جلوگیری نمایید. یادمان باشد که دقت در خروجی هر دستگاه، از سلامت نقطه شروع آن یعنی همان Hot Junction آغاز میشود.
