در صنایع فرآیندی مدرن مانند نفت، گاز، پتروشیمی، متالورژی و داروسازی، «دما» یکی از حیاتیترین متغیرهای فرآیندی است. انحراف جزئی در دمای یک واکنش شیمیایی، یک کوره ذوب یا یک برج تقطیر میتواند منجر به کاهش شدید کیفیت محصول، هدررفت انرژی، آسیب به تجهیزات گرانقیمت و حتی فجایع انسانی و محیطزیستی شود.
در این میان، ترموکوپلها (Thermocouples) به عنوان خط مقدم پایش و کنترل دما شناخته میشوند. در این مقاله جامع، به بررسی تخصصی نقش و عملکرد ترموکوپلها در کنترل دمای سه تجهیز کلیدی صنعت یعنی کورهها، راکتورها و برجهای تقطیر میپردازیم.
ترموکوپل چیست و چرا در صنایع سنگین بیرقیب است؟
ترموکوپل یک سنسور دمای الکتریکی است که بر اساس اثر سیبک (Seebeck Effect) کار میکند. این سنسور از اتصال دو فلز ناهمجنس تشکیل شده است. با ایجاد اختلاف دما در نقطه اتصال این دو فلز، ولتاژ بسیار کوچکی (در حد میلیولت) تولید میشود که با اندازهگیری آن میتوان دمای دقیق محیط را محاسبه کرد.
مزایای کلیدی ترموکوپلها
- محدوده دمایی بسیار وسیع: قابلیت اندازهگیری دما از ۲۰۰- تا ۱۸۰۰+ درجه سانتیگراد.
- دوام و استحکام بالا: مقاومت عالی در برابر لرزش، شوکهای مکانیکی و محیطهای خشن.
- زمان پاسخدهی سریع (Response Time): واکنش سریع به تغییرات ناگهانی دما.
- قیمت مناسب: مقرونبهصرفه بودن در مقایسه با سایر سنسورها مانند RTDها در دماهای بالا.
کنترل دمای کورههای صنعتی با ترموکوپل
کورههای صنعتی (Furnaces) وظیفه تامین حرارت لازم برای فرآیندهای مختلف مانند ذوب فلزات، عملیات حرارتی، و پیشگرمایش خوراک پتروشیمیها را بر عهده دارند. دمای داخل این کورهها معمولاً بسیار بالا (بین ۸۰۰ تا ۱۷۰۰ درجه سانتیگراد) است.
چالشهای کنترل دما در کورهها
- دمای فوقالعاده بالا که باعث ذوب یا دفرمگی سنسورهای معمولی میشود.
- اتمسفر اکسیدکننده یا احیاکننده داخل کوره که به شدت خورنده است.
- نیاز به پایش نقاط مختلف کوره برای جلوگیری از ایجاد نقاط داغ (Hotspots).
انتخاب ترموکوپل مناسب برای کوره
برای کورههای با دمای متوسط تا بالا (تا ۱۲۰۰ درجه سانتیگراد)، ترموکوپل تیپ K (کرومل-آلومل) و تیپ N پرکاربردترین گزینهها هستند.
اما در کورههای ذوب آهن، شیشه و سرامیک که دما از ۱۲۰۰ درجه فراتر میرود، باید از ترموکوپلهای فلزات نجیب (Noble Metal) یعنی تیپهای S، R و B (ساخته شده از پلاتین-رودیوم) استفاده کرد. این ترموکوپلها توانایی تحمل دماهای تا ۱۷۰۰ درجه سانتیگراد را دارند.
نقش غلاف حفاظتی (Thermowell)
در کورهها، ترموکوپل به تنهایی در معرض شعله و گازهای مخرب دوام نمیآورد. به همین دلیل از غلافهای سرامیکی تخصصی (مانند آلومینا یا سیلیکون کارباید) برای محافظت از سنسور استفاده میشود تا طول عمر آن افزایش یابد.
پایش و کنترل دقیق دما در راکتورهای شیمیایی
راکتورهای شیمیایی (Chemical Reactors) قلب تپنده مجتمعهای پتروشیمی هستند. در راکتورها، واکنشهای شیمیایی تحت فشار و دمای مشخصی انجام میشوند. این واکنشها ممکن است گرمازا (Exothermic) یا گرماگیر (Endothermic) باشند.
چالشهای کنترل دما در راکتورها
فرار حرارتی (Thermal Runaway): در واکنشهای گرمازا، افزایش ناگهانی دما میتواند سرعت واکنش را به طور تصاعدی بالا برده و منجر به انفجار راکتور شود.
- محیطهای فوقالعاده خورنده: وجود اسیدها، بازها و حلالهای شیمیایی قوی.
- توزیع ناهمگن دما: دمای کاتالیستها در نقاط مختلف بستر راکتور یکسان نیست.
- راهکار تخصصی: ترموکوپلهای چند نقطهای (Multipoint Thermocouples)
در راکتورهای با بستر ثابت (Fixed Bed Reactors)، استفاده از یک ترموکوپل تکنقطهای کافی نیست. در این تجهیزات از ترموکوپلهای مالتیپوینت استفاده میشود. این تجهیز شامل چندین سنسور ترموکوپل مجزا در طول یک غلاف واحد است که به اپراتور اجازه میدهد پروفایل دمایی کامل داخل راکتور را پایش کرده و نقاط داغ مخفی را پیش از وقوع حادثه شناسایی کند.
تیپهای مناسب برای راکتور
معمولاً از ترموکوپل تیپ K یا J با غلافهای مقاوم به خوردگی مانند اینکونل (Inconel) یا استنلس استیل ۳۱۶ استفاده میشود تا در برابر مواد شیمیایی مهاجم مقاومت کافی داشته باشند.

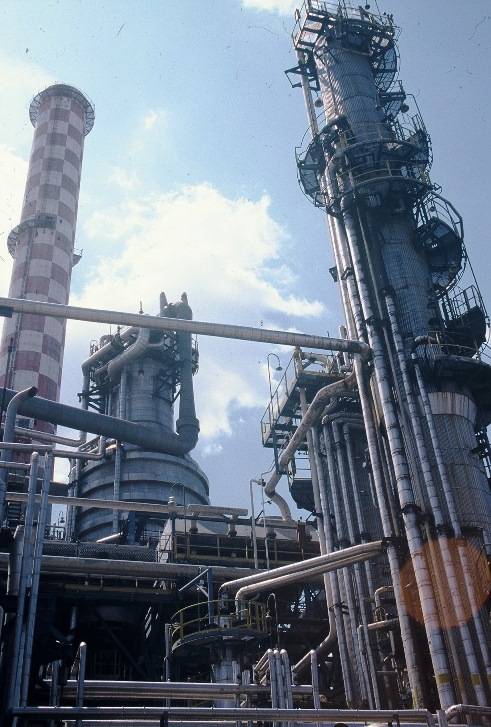

بهینهسازی فرآیند تفکیک در برجهای تقطیر
برجهای تقطیر (Distillation Columns) برای جداسازی اجزای یک مخلوط مایع بر اساس اختلاف نقطه جوش آنها استفاده میشوند. در طول برج تقطیر، یک پروفایل دمایی دقیق از پایین برج (Reboiler) تا بالای برج (Condenser) وجود دارد.
چالشهای کنترل دما در برج تقطیر
نیاز به دقت بسیار بالا؛ تفکیک هیدروکربنهایی با نقاط جوش نزدیک به هم، نیازمند کنترل دما با دقت دهم درجه است.
نوسانات فشار داخل برج که مستقیماً بر نقطه جوش مواد تاثیر میگذارد.
نقش ترموکوپل در برج تقطیر
ترموکوپلها در سینیهای مختلف برج تقطیر (Trays) نصب میشوند. کنترل دمای سینی کنترل (Control Tray) به سیستم اتوماسیون (DCS) اجازه میدهد تا نرخ جریان بازگشتی (Reflux Rate) یا میزان حرارت ریبویلر را تنظیم کند.
دمای پایین برج (Bottom Temperature): توسط ترموکوپل پایش شده و به ریبویلر فرمان میدهد تا مایعات سنگینتر به جوش آیند.
دمای بالای برج (Overhead Temperature): به کنترل خلوص محصول سبک (مانند بنزین یا گاز مایع) کمک میکند.
تیپهای مناسب برای برج تقطیر
از آنجا که دمای برجهای تقطیر معمولاً در محدوده متوسط (زیر ۴۰۰ درجه سانتیگراد) قرار دارد، ترموکوپلهای تیپ T (مس-کنستانتان) به دلیل دقت بسیار بالا در دماهای پایین و متوسط، یا ترموکوپلهای تیپ J و K گزینههای ایدهآلی هستند. همچنین در فرآیندهای برودتی (Cryogenic) برجهای تفکیک هوا، تیپ T به دلیل عملکرد عالی در دمای زیر صفر کاربرد فراوان دارد.
مقایسه کاربردی ترموکوپلها در تجهیزات سهگانه
| تجهیز صنعتی | محدوده دمایی معمول | تیپ ترموکوپل پیشنهادی | ویژگی کلیدی مورد نیاز |
|---|---|---|---|
| کوره صنعتی | ۸۰۰ تا ۱۷۰۰ °C | Type K, N, S, R, B | مقاومت در برابر دمای فوقالعاده بالا و غلاف سرامیکی |
| راکتور شیمیایی | ۱۰۰ تا ۸۰۰ °C | Type K, J (Multipoint) | پایش چند نقطهای، مقاومت شیمیایی بالا |
| برج تقطیر |
نکات حیاتی در نصب و نگهداری ترموکوپلها
برای تضمین عملکرد دقیق سیستمهای کنترل دمای مجهز به ترموکوپل، رعایت نکات زیر الزامی است:
- کالیبراسیون دورهای: ترموکوپلها به مرور زمان دچار پدیده “رانش حرارتی” (Drift) میشوند. کالیبره کردن منظم آنها برای حفظ دقت سیستم ضروری است.
- استفاده از سیم رابط مناسب (Extension Wire): برای انتقال سیگنال میلیولت ترموکوپل به اتاق کنترل، حتماً باید از سیمهای رابط همجنس با خود ترموکوپل استفاده شود تا خطای دمای محیط حذف گردد.
- مکانیابی صحیح غلاف (Thermowell Placement): غلاف ترموکوپل باید در مسیر جریان سیال و با عمق نفوذ کافی نصب شود تا تحت تاثیر دمای دیواره فلزی تجهیز قرار نگیرد.
نتیجهگیری
کنترل دقیق دمای کورهها، راکتورها و برجهای تقطیر، ستون فقرات ایمنی و بهرهوری در صنایع فرآیندی است. ترموکوپلها با تنوع بالا در تیپها، مقاومت بینظیر در شرایط سخت و بازه دمایی گسترده، مطمئنترین ابزار برای این ماموریت حیاتی هستند. شناخت دقیق ویژگیهای هر تیپ ترموکوپل و انتخاب غلاف حفاظتی مناسب، تضمینکننده پایداری فرآیند، کاهش مصرف انرژی و تولید محصولاتی با بالاترین استانداردهای کیفی خواهد بود.
