در دنیای صنعت و ابزاردقیق، اندازهگیری دقیق دما نقشی حیاتی در کیفیت محصول نهایی، ایمنی تجهیزات و بهینهسازی مصرف انرژی دارد. ترموکوپلها به عنوان محبوبترین سنسورهای دمایی در صنعت شناخته میشوند، اما سؤالی که برای بسیاری از مهندسان و خریداران پیش میآید این است: «دقت و تلرانس در ترموکوپلها چگونه تعیین میشود؟» و عباراتی مثل کلاس ۱، ۲ و ۳ دقیقاً به چه معنا هستند؟
در این مقاله جامع، به بررسی تخصصی استانداردهای دقت در ترموکوپلها میپردازیم و تفاوتهای میان کلاسهای مختلف را بررسی میکنیم تا بهترین انتخاب را برای فرآیند خود داشته باشید.
چرا دقت در ترموکوپل اهمیت دارد؟
ترموکوپلها بر اساس پدیده «اثر سیبک» (Seebeck Effect) کار میکنند؛ یعنی با اتصال دو فلز ناهمگون و ایجاد اختلاف دما در دو سر آنها، ولتاژی در مقیاس میلیولت تولید میشود. از آنجایی که این ولتاژ بسیار ناچیز است، کوچکترین ناخالصی در فلزات یا نقص در ساختار سیم میتواند منجر به خطای اندازهگیری شود.
تلرانس (Tolerance) یا آستانه مجاز خطا، محدودهای است که تولیدکننده تضمین میکند دمای گزارش شده توسط ترموکوپل در آن بازه نسبت به دمای واقعی قرار دارد. برای یکپارچهسازی این دقتها، استانداردهای جهانی نظیر IEC 60584 (استاندارد بینالمللی) و ASTM E230 (استاندارد آمریکایی) تدوین شدهاند.
استاندارد IEC 60584 و کلاسهای دقت
طبق استاندارد بینالمللی IEC 60584-2، ترموکوپلها بر اساس میزان خطای مجاز به سه دسته اصلی تقسیم میشوند: کلاس ۱ (Class 1)، کلاس ۲ (Class 2) و کلاس ۳ (Class 3).
۱. کلاس ۱ (دقت بالا – Special Limits of Error)
ترموکوپلهای کلاس ۱ دارای کمترین میزان خطا هستند. این سنسورها از مواد اولیه با خلوص بسیار بالا ساخته میشوند و برای فرآیندهای حساس آزمایشگاهی، صنایع داروسازی و صنایع هوافضا که حتی یک درجه تغییر دما در آنها حیاتی است، استفاده میشوند.
نام جایگزین در ASTM: Special Limits of Error (SLE).
۲. کلاس ۲ (دقت استاندارد – Standard Limits of Error)
این کلاس رایجترین نوع ترموکوپل در اکثر صنایع (مانند فولاد، سیمان، پتروشیمی و صنایع غذایی) است. تعادلی میان قیمت و دقت در این کلاس وجود دارد که برای اکثر فرآیندهای صنعتی که نیاز به دقت میلیمتری ندارند، کاملاً ایدهآل است.
نام جایگزین در ASTM: Standard Limits of Error.
۳. کلاس ۳ (مخصوص دماهای بسیار پایین)
این کلاس معمولاً برای کاربردهای برودتی (Cryogenic) و دماهای زیر صفر (مانند -۲۰۰ درجه سانتیگراد) تعریف میشود. ترموکوپلهای تیپ T بیشترین استفاده را در این کلاس دارند.

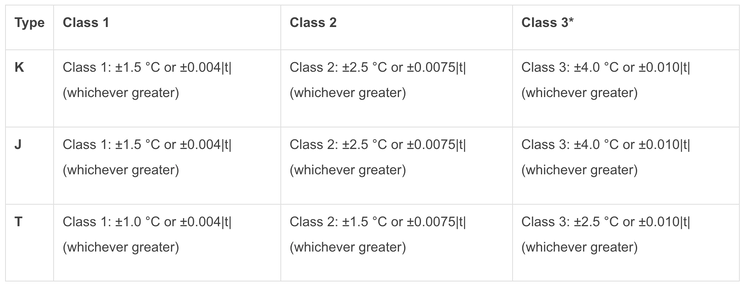

جدول مقایسهای تلرانس ترموکوپلها (استاندارد IEC 60584)
در جدول زیر، میزان خطای مجاز برای رایجترین انواع ترموکوپلها آورده شده است. توجه داشته باشید که تلرانس معمولاً به صورت «عدد ثابت یا درصدی از دما» بیان میشود (هر کدام که بزرگتر باشد لحاظ میگردد).
| نوع ترموکوپل | محدوده دمایی (کلاس ۱) | تلرانس کلاس ۱ | محدوده دمایی (کلاس ۲) | تلرانس کلاس ۲ |
|---|---|---|---|---|
| Type K (کرومل-آلومل) | -۴۰ تا +۱۰۰۰ °C | ±۱.۵ °C یا ۰.۴% | -۴۰ تا +۱۲۰۰ °C | ±۲.۵ °C یا ۰.۷۵% |
| Type J (آهن-کنستانتان) | -۴۰ تا +۷۵۰ °C | ±۱.۵ °C یا ۰.۴% | -۴۰ تا +۷۵۰ °C | ±۲.۵ °C یا ۰.۷۵% |
| Type T (مس-کنستانتان) | -۴۰ تا +۳۵۰ °C | ±۰.۵ °C یا ۰.۴% | -۴۰ تا +۳۵۰ °C | ±۱.۰ °C یا ۰.۷۵% |
| Type N (نیکروسیل-نیسیل) | -۴۰ تا +۱۰۰۰ °C | ±۱.۵ °C یا ۰.۴% | -۴۰ تا +۱۲۰۰ °C | ±۲.۵ °C یا ۰.۷۵% |
| Type S / R (پلاتین-رودیوم) | ۰ تا +۱۶۰۰ °C | ±۱.۰ °C یا [۱+(t-۱۱۰۰)×۰.۰۰۳] | ۰ تا +۱۶۰۰ °C | ±۱.۵ °C یا ۰.۲۵% |
تحلیل دقیقتر کلاسهای دقت در انواع تیپها
کلاس ۱ و ۲ در ترموکوپل تیپ K
تیپ K پرکاربردترین ترموکوپل صنعتی است. در کلاس ۱، خطای سنسور در دمای ۵۰۰ درجه سانتیگراد حدود ۲ درجه است (۰.۴ درصد). اما در کلاس ۲، این خطا میتواند تا ۳.۷۵ درجه (۰.۷۵ درصد) افزایش یابد. برای کوره های عملیات حرارتی دقیق، حتماً باید از کلاس ۱ استفاده کرد.
دقت در ترموکوپلهای فلزات نجیب (S, R, B)
ترموکوپلهای تیپ S، R و B که از پلاتین ساخته میشوند، به طور ذاتی دقت بسیار بالاتری نسبت به تیپهای پایه (K, J, T) دارند. به همین دلیل تلرانس آنها حتی در دماهای بسیار بالا (بالای ۱۰۰۰ درجه) بسیار ناچیز است. این ترموکوپلها معمولاً به عنوان مرجع برای کالیبراسیون سایر سنسورها استفاده میشوند.
چه عواملی بر دقت ترموکوپل تأثیر میگذارند؟ (فراتر از کلاسبندی)
خرید یک ترموکوپل کلاس ۱ تضمینکننده دقت همیشگی نیست. عوامل متعددی میتوانند دقت سنسور را در طول زمان کاهش دهند:
۱. پیری یا Drift حرارتی
قرار گرفتن طولانیمدت در دماهای بسیار بالا باعث تغییر در ساختار متالورژیکی سیمهای ترموکوپل میشود. این پدیده که به آن “Drift” میگویند، باعث میشود ترموکوپل به مرور زمان دمای اشتباهی را نشان دهد، حتی اگر در ابتدا کلاس ۱ بوده باشد.
۲. آلودگی شیمیایی
در محیطهای صنعتی، بخارات شیمیایی یا ذرات معلق میتوانند به غلاف ترموکوپل نفوذ کرده و با فلزات سنسور واکنش دهند. این امر به شدت بر خروجی میلیولت تأثیر منفی میگذارد.

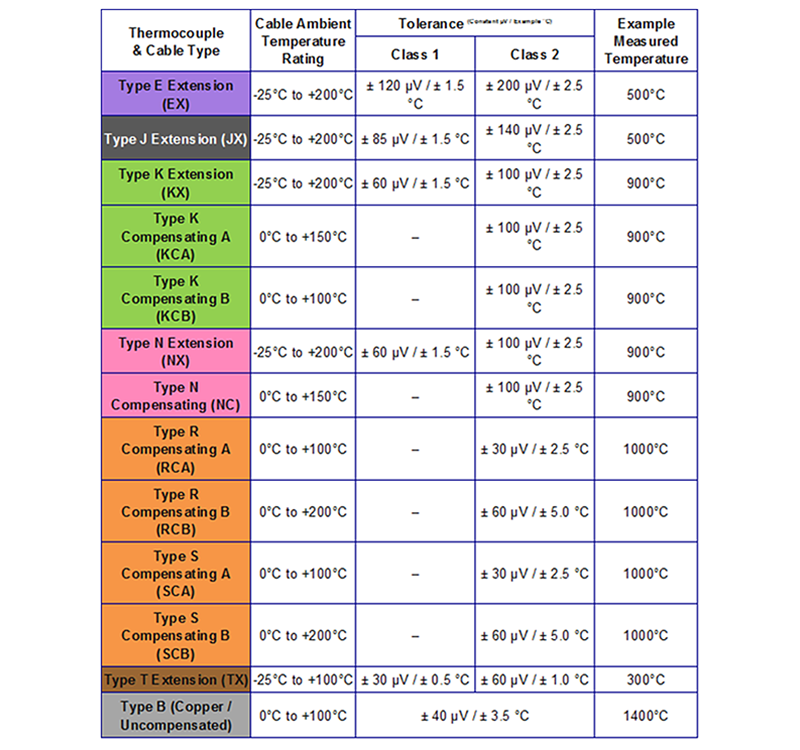

۳. سیم رابط و کابل جبرانساز (Extension Wire)
اگر برای اتصال ترموکوپل به نمایشگر از کابل نامناسب یا با کلاس دقت پایینتر استفاده کنید، دقت سنسور اصلی از بین میرود. کابلهای رابط نیز دارای کلاسبندی ۱ و ۲ هستند و باید با تیپ ترموکوپل همخوانی داشته باشند.
۴. اثر غلاف (Sheath) و عایق
جنس غلاف محافظ (استیل، اینکونل، سرامیک) و نوع عایق داخلی (پودر MgO) بر سرعت انتقال حرارت و دقت پاسخدهی سنسور تأثیرگذار است.
چگونه کلاس مناسب را انتخاب کنیم؟
انتخاب بین کلاس ۱، ۲ یا ۳ به سه فاکتور اصلی بستگی دارد:
- اهمیت فرآیند: اگر اشتباه ۲ درجهای باعث خراب شدن محصول شما میشود (مانند پخت قطعات حساس سرامیکی یا دارو)، حتماً کلاس ۱ را انتخاب کنید.
- بودجه: ترموکوپلهای کلاس ۱ به دلیل استفاده از آلیاژهای خالصتر، قیمت بالاتری دارند. برای کاربردهای عمومی مانند سیستمهای تهویه مطبوع یا موتورخانهها، کلاس ۲ کاملاً مقرونبهصرفه و کافی است.
- محدوده دمایی: در دماهای بسیار پایین (زیر صفر)، حتماً باید به سراغ کلاس ۳ یا تیپ T بروید که برای این شرایط کالیبره شده است.
کالیبراسیون؛ مکمل کلاسهای دقت
حتی اگر بهترین ترموکوپل کلاس ۱ را خریداری کرده باشید، باید بدانید که این کلاسبندی مربوط به زمان تولید است. برای اطمینان از عملکرد صحیح، سنسورها باید به صورت دورهای (مثلاً شش ماهه یا سالانه) در آزمایشگاههای معتبر کالیبره شوند. در برگه کالیبراسیون، خطای دقیق سنسور در نقاط دمایی مختلف مشخص میشود که به شما اجازه میدهد در کنترلر یا PLC خود، مقدار خطا را اصلاح (Offset) کنید.
نتیجهگیری
درک تفاوت بین کلاس ۱، ۲ و ۳ در ترموکوپلها اولین قدم برای طراحی یک سیستم پایش دمای دقیق است.
- کلاس ۱: دقت فوقالعاده برای کارهای حساس و آزمایشگاهی.
- کلاس ۲: استاندارد طلایی برای اکثر مصارف صنعتی.
- کلاس ۳: متخصص محیطهای برودتی.
در هنگام خرید، حتماً از تأمینکننده بخواهید که کلاس دقت سنسور و کابل رابط را مشخص کند و در صورت نیاز، گواهی تست (Test Report) مطابق با استانداردهای IEC یا ASTM را ارائه دهد. دقت در انتخاب کلاس ترموکوپل، نه تنها کیفیت تولید شما را تضمین میکند، بلکه از هزینههای اضافی ناشی از خرابی سنسور یا هدررفت انرژی نیز جلوگیری مینماید.
