در دنیای اتوماسیون صنعتی و کنترل فرآیند، سرعت در کنار دقت حرف اول را میزند. یکی از پارامترهای حیاتی که هنگام خرید یا انتخاب سنسور دما نادیده گرفته میشود، زمان پاسخدهی (Response Time) ترموکوپل است. اما این عدد دقیقاً به چه معناست و چگونه بر عملکرد سیستم شما تأثیر میگذارد؟
در این مقاله، به بررسی تخصصی زمان پاسخدهی، عوامل مؤثر بر آن و نحوه بهینهسازی سرعت اندازهگیری دما میپردازیم.
تعریف زمان پاسخدهی ترموکوپل
زمان پاسخدهی یا Response Time به مدت زمانی گفته میشود که طول میکشد تا سنسور ترموکوپل، تغییرات دمایی محیط را حس کرده و سیگنالی معادل آن تغییر تولید کند.

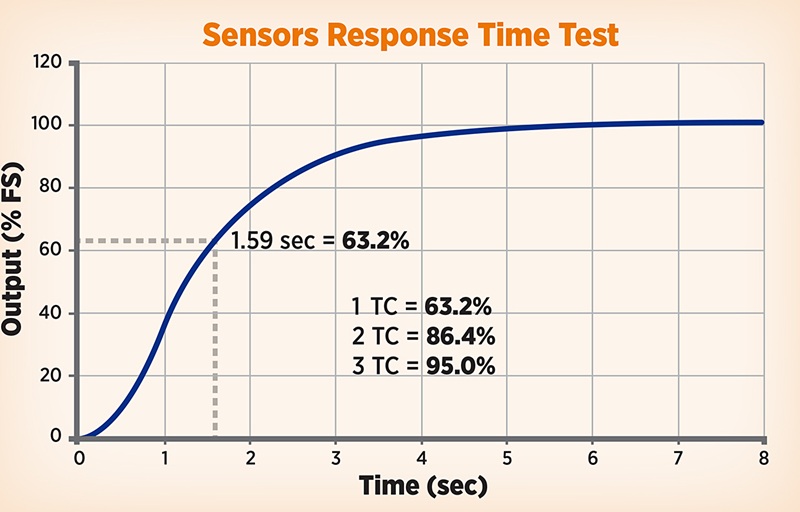

به زبان علمیتر، زمان پاسخدهی معمولاً بر اساس ثابت زمانی (Time Constant) تعریف میشود. ثابت زمانی (که با نماد یونانی τ نشان داده میشود)، زمانی است که سنسور نیاز دارد تا به ۶۳.۲٪ از یک تغییر پلهای در دما برسد.
چرا سرعت پاسخدهی ترموکوپل حیاتی است؟
در بسیاری از فرآیندهای حساس (مانند صنایع داروسازی، تست موتورهای جت یا سیستمهای ایمنی احتراق)، دما ممکن است در کسری از ثانیه تغییر کند. اگر ترموکوپل کند باشد:
- سیستم کنترل (PLC) اطلاعات اشتباه دریافت میکند.
- ممکن است محصول نهایی به دلیل دمای بیش از حد آسیب ببیند.
- خطرات ایمنی افزایش مییابد.
عوامل مؤثر بر زمان پاسخدهی ترموکوپل
چندین فاکتور فیزیکی و محیطی مستقیماً بر سرعت واکنش سنسور تأثیر میگذارند:
۱. نوع اتصال (Junction Type)
این مهمترین فاکتور در طراحی خودِ سنسور است:
اتصال باز (Exposed Junction): سیمهای ترموکوپل مستقیماً با محیط در تماس هستند. این نوع، سریعترین زمان پاسخدهی را دارد اما در برابر خوردگی ضعیف است.
اتصال زمین شده (Grounded Junction): نقطه جوش ترموکوپل به غلاف محافظ متصل است. سرعت پاسخدهی آن متوسط است و محافظت خوبی دارد.
اتصال ایزوله (Ungrounded Junction): نقطه جوش توسط عایق از غلاف جدا شده است. این نوع کندترین پاسخدهی را دارد اما از تداخلات الکتریکی جلوگیری میکند.
۲. قطر سنسور (Probe Diameter)
رابطه مستقیم: هرچه قطر غلاف ترموکوپل کمتر باشد، جرم حرارتی آن کمتر شده و زمان پاسخدهی سریعتر میشود. برای مثال، یک ترموکوپل با قطر ۱.۵ میلیمتر بسیار سریعتر از یک ترموکوپل ۶ میلیمتری واکنش نشان میدهد.
۳. جنس غلاف و عایق
هدایت حرارتی متریال به کار رفته در غلاف (مانند استیل ۳۱۰، اینکونل یا سرامیک) نقش مهمی دارد. فلزات معمولاً حرارت را سریعتر از سرامیک انتقال میدهند.
۴. محیط اندازهگیری (Medium)
ترموکوپل در مایعات بسیار سریعتر از گازها (هوا) پاسخ میدهد. دلیل این امر، ضریب انتقال حرارت بالاتر در مایعات است. همچنین جریان داشتن سیال (Cross flow) سرعت پاسخدهی را نسبت به سیال ساکن افزایش میدهد.
مقایسه زمان پاسخدهی در شرایط مختلف (تخمینی)
| نوع اتصال | قطر (میلیمتر) | زمان پاسخ در آب (ثانیه) | زمان پاسخ در هوا (ثانیه) |
|---|---|---|---|
| اتصال باز | ۱.۵ | < ۰.۱ | ۲.۰ |
| اتصال زمین شده | ۱.۵ | ۰.۳ | ۳.۵ |
| اتصال ایزوله | ۱.۵ | ۰.۸ | ۵.۰ |
| اتصال ایزوله | ۶.۰ | ۴.۵ | ۳۵.۰ |
چگونه زمان پاسخدهی سیستم خود را بهبود دهیم؟
اگر در پروژهای نیاز به سرعت بالا دارید، این نکات را رعایت کنید:
- استفاده از ترموکوپلهای باریک: تا جایی که شرایط مکانیکی اجازه میدهد، از قطرهای کوچکتر استفاده کنید.
- حذف غلاف اضافی (Thermowell): اگر فشار محیط کم است، سنسور را مستقیماً داخل سیال قرار دهید. استفاده از ترموول (Thermowell) زمان پاسخدهی را به شدت افزایش میدهد.
- خمیر سیلیکون حرارتی: اگر از ترموول استفاده میکنید، فضای خالی بین سنسور و دیواره داخلی را با مواد انتقالدهنده حرارت پر کنید.
- محل نصب مناسب: سنسور را در جایی قرار دهید که بیشترین تلاطم سیال وجود دارد تا انتقال حرارت جابجایی (Convection) تقویت شود.
نتیجهگیری
انتخاب زمان پاسخدهی مناسب در ترموکوپل، تعادلی است میان سرعت، طول عمر و دقت. برای فرآیندهای سریع، ترموکوپلهای با قطر کم و اتصال Grounded یا Exposed بهترین گزینه هستند، در حالی که برای محیطهای خورنده و نویزی، باید از مدلهای Ungrounded با غلاف مقاوم استفاده کرد و تاخیر زمانی را در محاسبات کنترلر لحاظ نمود.
