در صنایع مختلف، اندازهگیری دقیق دما یکی از ارکان اصلی کنترل فرآیند و حفظ ایمنی است. در این میان، ترموکوپلها به دلیل دامنه دمایی وسیع، دوام بالا و زمان پاسخدهی سریع، از محبوبترین سنسورهای دما هستند. اما چالش واقعی زمانی آغاز میشود که بخواهیم از این تجهیزات در محیطهای اسیدی، بازی و به شدت خورنده (مانند صنایع شیمیایی، پتروشیمی، داروسازی و آبکاری) استفاده کنیم.
در چنین شرایطی، انتخاب نادرست تجهیزات میتواند منجر به خوردگی سریع سنسور، اندازهگیریهای اشتباه، توقف خط تولید و تحمیل هزینههای سنگین شود. در این مقاله جامع، به شما آموزش میدهیم که چگونه یک ترموکوپل مناسب برای محیطهای اسیدی و خورنده انتخاب کنید.
چرا محیطهای خورنده برای ترموکوپلها خطرناک هستند؟
خوردگی شیمیایی (Corrosion) فرآیندی است که در آن فلزات در واکنش با مواد اسیدی یا قلیایی تخریب میشوند. سیمهای داخلی ترموکوپل (که معمولاً از جنس فلزاتی مانند نیکل، کروم، مس و آهن هستند) در برابر اسیدها بسیار آسیبپذیرند. اگر مواد خورنده به درون غلاف محافظ ترموکوپل نفوذ کنند، باعث ایجاد خطای شدید در خوانش دما و در نهایت قطع شدن کامل مدار (Open Circuit) میشوند. بنابراین، کلید موفقیت در این محیطها، انتخاب غلاف محافظ (Sheath) و ترموول (Thermowell) مناسب است.
گام اول: شناخت انواع ترموکوپل و عملکرد آنها در دمای بالا
قبل از انتخاب متریال محافظ، باید نوع خود ترموکوپل (Type) را بر اساس محدوده دمایی فرآیند انتخاب کنید:
تیپ K (کرومل – آلومل): پرکاربردترین ترموکوپل صنعتی با محدوده دمایی ۲۰۰- تا ۱۲۶۰+ درجه سانتیگراد. برای محیطهای اکسیدکننده مناسب است اما در برابر اسیدها نیاز به محافظت شدید دارد.
تیپ J (آهن – کنستانتان): مناسب برای دماهای پایینتر (۰ تا ۷۵۰ درجه سانتیگراد). به دلیل داشتن پایه آهنی، در محیطهای مرطوب و اسیدی به سرعت زنگ میزند و اصلاً بدون غلاف محافظ توصیه نمیشود.
تیپ N (نیکروسیل – نیسیل): پایداری بالاتری نسبت به تیپ K در دماهای بالا دارد و در برابر اکسیداسیون مقاومتر است.
تیپهای S، R و B (پلاتین – رودیوم): برای دماهای بسیار بالا (تا ۱۷۰۰ درجه سانتیگراد) استفاده میشوند. مغزی این ترموکوپلها گرانقیمت و حساس است و حتماً باید در غلافهای سرامیکی غیرمتخلخل قرار گیرند.

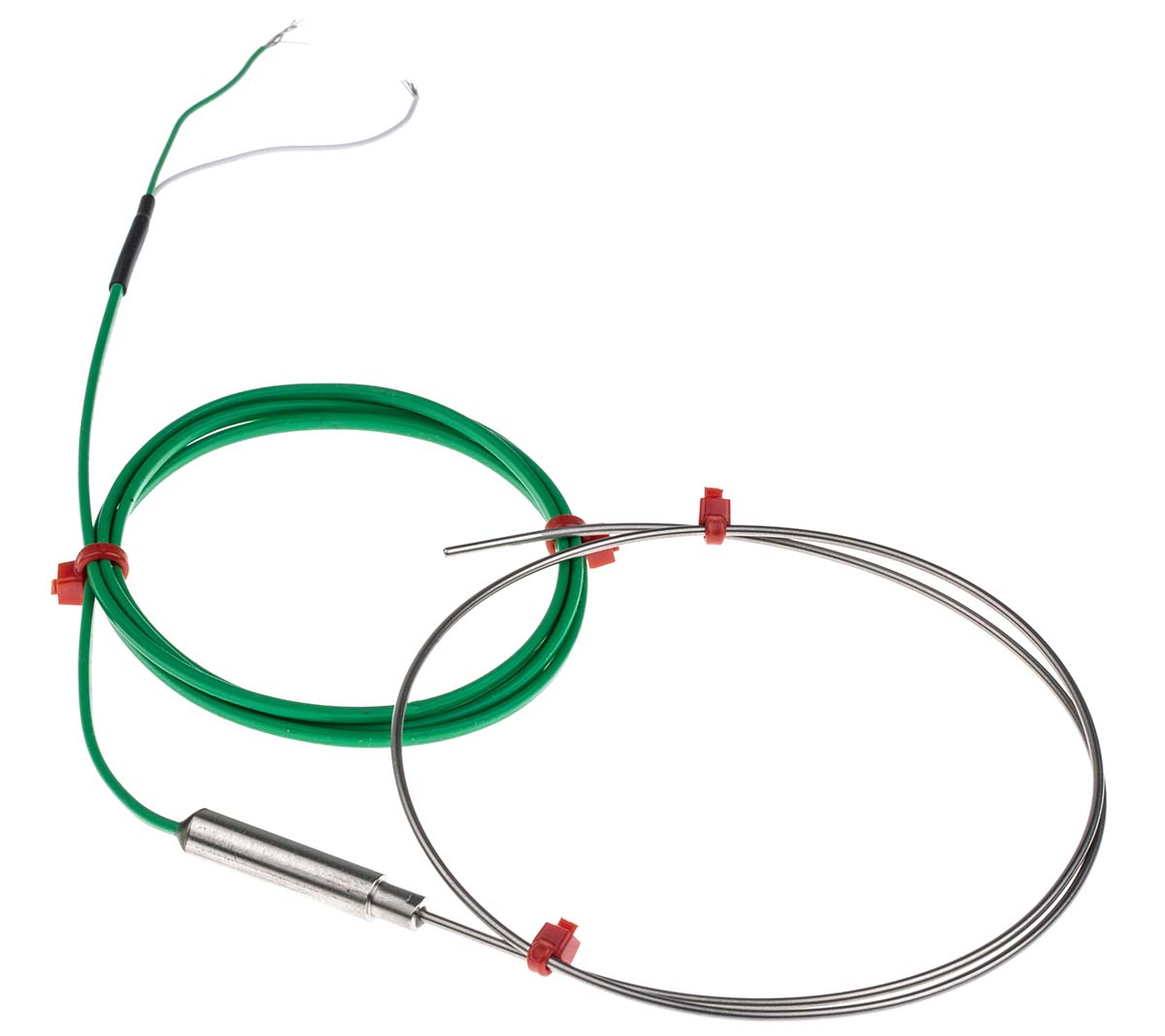

گام دوم: انتخاب جنس غلاف محافظ (Sheath)؛ خط مقدم دفاع در برابر اسید
غلاف، لایه مستقیمی است که سیمهای ترموکوپل را در بر میگیرد. برای محیطهای اسیدی و خورنده، گزینههای فلزی و غیرفلزی زیر وجود دارند:
۱. آلیاژهای فلزی مقاوم به خوردگی (Superalloys)
اگر فرآیند شما علاوه بر خورندگی، تحت فشار بالا نیز قرار دارد، باید از غلافهای فلزی خاص استفاده کنید:
استنلس استیل ۳۱۶ (SS316L): مقاومت خوبی در برابر اسیدهای ضعیف و محیطهای ملایم دارد. حرف L نشاندهنده کربن پایین است که از خوردگی جوش جلوگیری میکند.
اینکونل ۶۰۰ (Inconel 600): مقاومت عالی در برابر خوردگی در دماهای بالا و محیطهای کلریدی.
هاستلوی (Hastelloy C-276): یکی از بهترین آلیاژها برای محیطهای به شدت اسیدی (مانند اسید سولفوریک، اسید کلریدریک و کلر مرطوب). این آلیاژ در برابر حفرهدار شدن و ترک خوردن ناشی از تنشهای خوردگی بسیار مقاوم است.
تانتانیوم (Tantalum): مقاومترین فلز در برابر اسیدهای قوی (به جز اسید فلوئوریدریک). تانتانیوم رفتاری شبیه به شیشه در برابر اسیدها دارد و بسیار گرانقیمت است.
۲. پوششها و غلافهای غیرفلزی (پلیمری و سرامیکی)
برای اسیدهای بسیار قوی در دماهای متوسط تا بالا، پلیمرها و سرامیکها بهترین گزینهاند:
PTFE (تفلون): تفلون مقاومت شیمیایی تقریباً ۱۰۰٪ در برابر تمامی اسیدها و بازها دارد. ترموکوپلهای روکشدار تفلونی برای دماهای زیر ۲۰۰ درجه سانتیگراد در محیطهای اسیدی (مانند وانهای آبکاری و اسیدشویی) بهترین گزینه هستند.
سرامیکهای پیشرفته (آلومینا و سیلیکون کارباید): برای دماهای بالای ۱۰۰۰ درجه سانتیگراد در محیطهای شیمیایی خورنده و گازی استفاده میشوند. آلومینای خالص (شبه گاز) مانع از نفوذ گازهای اسیدی به مغزی ترموکوپل میشود.
گام سوم: نقش حیاتی ترموول (Thermowell) در محیطهای خورنده
در بیشتر فرآیندهای صنعتی، ترموکوپل مستقیماً درون سیال قرار نمیگیرد، بلکه درون یک لوله بنبست به نام ترموول نصب میشود. ترموول نه تنها از سنسور محافظت میکند، بلکه اجازه میدهد بدون متوقف کردن فرآیند و تخلیه مخزن، سنسور را تعویض یا کالیبره کنید.
نکات مهم در انتخاب ترموول برای محیط اسیدی:
انتخاب متریال همخوان: جنس ترموول باید با متریال لولهها و مخازن فرآیند همخوانی داشته باشد تا از ایجاد خوردگی گالوانیکی (به دلیل اتصال دو فلز ناهمگون) جلوگیری شود.
پوشش تفلون (Teflon Lining/Sleeve): برای مخازن اسید، میتوان از ترموولهای فلزی با روکش تفلون استفاده کرد تا هم استحکام مکانیکی فلز و هم مقاومت شیمیایی تفلون برقرار باشد.
ترموولهای سرامیکی و کوارتز: برای صنایع شیشهسازی یا آزمایشگاههای شیمیایی که با اسیدهای داغ سروکار دارند.
راهنمای انتخاب بر اساس نوع اسید (جدول کاربردی)
برای سادهسازی فرآیند تصمیمگیری، میتوانید از جدول راهنمای زیر استفاده کنید:
| نوع اسید / محیط | محدوده دمایی | جنس غلاف مناسب | جنس ترموول پیشنهادی |
|---|---|---|---|
| اسید سولفوریک (رقیق) | زیر ۱۰۰°C | Hastelloy C-276 / PTFE | Hastelloy C-276 یا تفلون |
| اسید سولفوریک (غلیظ) | تا ۲۵۰°C | Tantalum | Tantalum |
| اسید کلریدریک (HCl) | زیر ۱۵۰°C | PTFE / Hastelloy B | تفلون یا هاستلوی B |
| اسید نیتریک | دماهای متوسط | SS316L / Titanium | Titanium |
| اسید فلوئوریدریک (HF) | همه دماها | Monel 400 (هرگز از شیشه و سرامیک استفاده نشود) | Monel 400 یا تفلون (در دمای پایین) |
| محیطهای کلردار و آب دریا | دماهای مختلف | Titanium / Hastelloy | Titanium |
فاکتورهای جانبی اما حیاتی در انتخاب ترموکوپل ضد اسید
علاوه بر متریال غلاف، برای خرید و طراحی ترموکوپل باید به جزئیات زیر نیز توجه کنید:
۱. نوع اتصال یا Grounding
- ترموکوپل بدون اتصال به بدنه (Ungrounded): در محیطهای خورنده و اسیدی، اکیداً توصیه میشود از ترموکوپلهای Ungrounded استفاده کنید. در این حالت، نقطه جوش ترموکوپل از غلاف فلزی ایزوله است که مانع از ایجاد نویزهای الکتریکی ناشی از واکنشهای شیمیایی و زمینه شدن جریان میشود.
۲. نوع گلند و ترانسمیشن (اتصالات خروجی)
بخارات اسیدی برخاسته از مخازن میتوانند به ترمینالها و سیمهای رابط ترموکوپل آسیب بزنند.

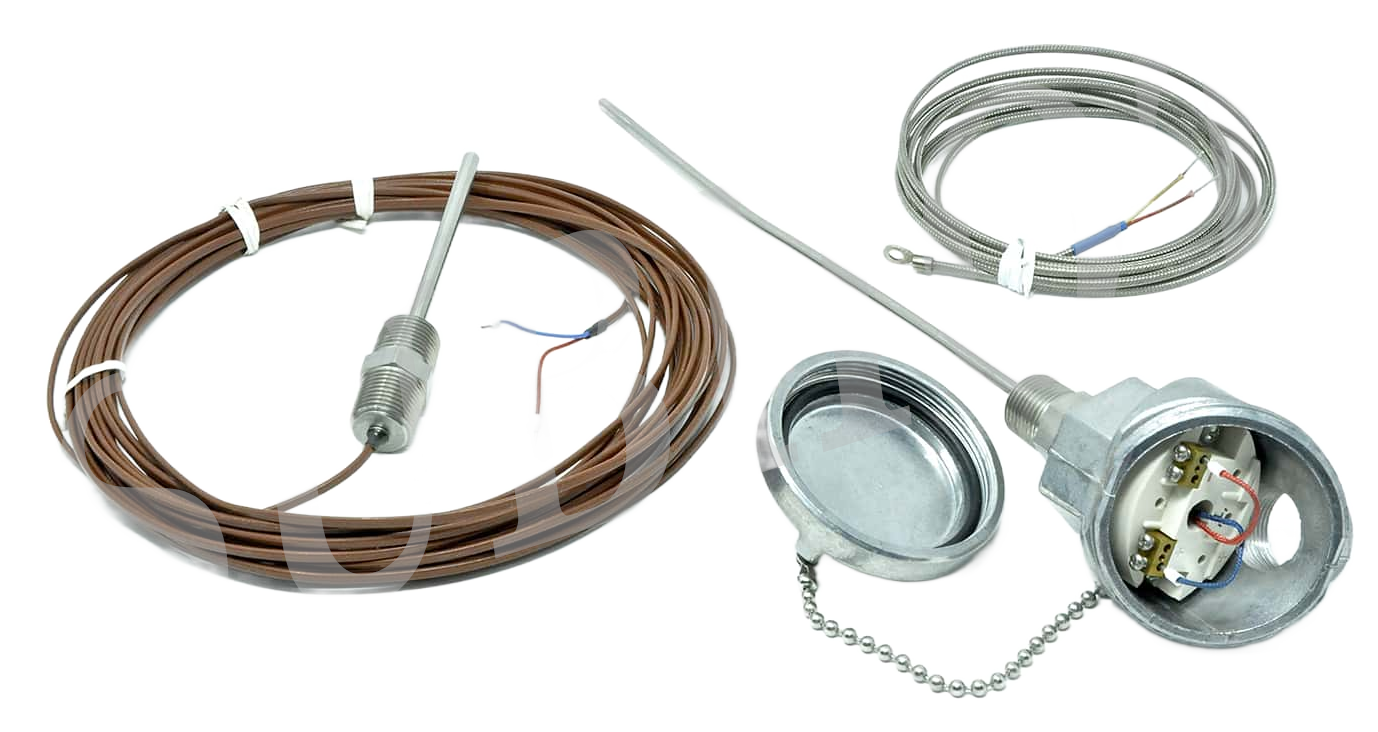

- استفاده از هد (Head)های ضد انفجار و ضد آب از جنس پلاستیکهای مهندسی یا استنلس استیل ۳۱۶.
- استفاده از ترانسمیترهای دما درون هد سنسور برای تبدیل سیگنال ضعیف ترموکوپل به سیگنال استاندارد ۴ تا ۲۰ میلیآمپر؛ این کار اثر نویز و خوردگی کابلهای رابط را به حداقل میرساند.
۳. زمان پاسخدهی (Response Time)
غلافهای ضخیم تفلونی یا ترموولهای سنگین، سرعت انتقال حرارت را کاهش میدهند. اگر سرعت تغییرات دما در فرآیند شما بالا است، باید بین مقاومت به خوردگی (ضخامت غلاف) و زمان پاسخدهی، تعادل ایجاد کنید. استفاده از روغنهای انتقال حرارت درون ترموول میتواند این مشکل را تا حدی حل کند.
نتیجهگیری و چکلیست نهایی خرید
انتخاب ترموکوپل برای محیطهای اسیدی و خورنده یک فرآیند مهندسی دقیق است که نیاز به شناخت کامل از نوع اسید، غلظت آن، دمای کاری، فشار سیستم و سرعت جریان سیال دارد.
چکلیست خلاصه برای خرید:
- دمای کاری فرآیند را مشخص کنید (انتخاب تیپ ترموکوپل).
- نوع اسید و غلظت آن را تعیین کنید (انتخاب آلیاژ غلاف مانند SS316، Hastelloy یا Tantalum).
- در صورت نیاز به عایق شیمیایی کامل در دمای زیر ۲۰۰ درجه، روکش تفلون (PTFE) را انتخاب کنید.
- مطمئن شوید ترموکوپل از نوع Ungrounded است.
- برای اتصالات خروجی، از ترانسمیتر و هدهای مقاوم به رطوبت و بخارات اسیدی استفاده کنید.
با رعایت این نکات، نه تنها طول عمر سنسورهای دمای خود را افزایش میدهید، بلکه از توقفهای ناگهانی خط تولید و خطرات احتمالی ناشی از نشت مواد اسیدی جلوگیری خواهید کرد.
