در صنایع سنگین مانند فولادسازی و متالورژی، دما یکی از بحرانیترین متغیرهای فرآیندی است. کنترل دقیق دما نه تنها کیفیت محصول نهایی (مانند گرید فولاد تولیدی) را تضمین میکند، بلکه طول عمر تجهیزات گرانقیمت مانند کورههای ذوب، پاتیلها و خطوط نورد را افزایش داده و ایمنی پرسنل را حفظ میکند. در این میان، ترموکوپل (Thermocouple) به عنوان رایجترین و قابلاعتمادترین سنسور دما در محیطهای خشن صنعتی شناخته میشود.
در این مقاله تخصصی، به بررسی انواع، کاربردها و نقش کلیدی ترموکوپلها در صنایع فولاد و کورههای ذوب میپردازیم.
چرا ترموکوپل در صنایع فولاد حیاتی است؟
تولید فولاد فرآیندی با دمای بسیار بالا است؛ جایی که دمای مواد مذاب غالباً از ۱۵۰۰ درجه سانتیگراد فراتر میرود. سنسورهای دمای معمولی توانایی مقاومت در این شرایط را ندارند. ترموکوپلها به دلایل زیر انتخاب اول این صنعت هستند:
- محدوده دمایی وسیع: توانایی اندازهگیری دما از زیر صفر تا نزدیک به ۲۰۰۰ درجه سانتیگراد.
- پایداری و دوام بالا: مقاومت در برابر شوکهای حرارتی، اتمسفرهای خورنده و ضربات مکانیکی (با استفاده از غلافهای محافظ مناسب).
- زمان پاسخدهی سریع (Response Time): انتقال سریع تغییرات دما به سیستمهای کنترل (پیالسی/PLC).
- طراحی ساده و قیمت مناسب: در مقایسه با سایر روشهای اندازهگیری غیرتماسی (مانند پیرومترها در برخی کاربردهای خاص).
انواع ترموکوپلهای مورد استفاده در صنایع فولاد
ترموکوپلها بر اساس فلزات تشکیلدهنده به تیپهای مختلفی تقسیم میشوند. در صنعت فولاد، به دلیل دماهای بسیار بالا، عمدتاً از دو دسته ترموکوپل استفاده میشود:
۱. ترموکوپلهای فلزات پایه (Base Metal Thermocouples)
این ترموکوپلها برای بخشهایی از کارخانه فولاد که دما در آنها متوسط است (تا ۱۲۰۰ درجه سانتیگراد) استفاده میشوند.
- تیپ K (کرومل – آلومل): پرکاربردترین ترموکوپل صنعتی با محدوده دمایی ۲۰۰- تا ۱۲۶۰ درجه سانتیگراد. مناسب برای بخشهای پیشگرمکن و اتمسفرهای اکسیدکننده.
- تیپ N (نیکروسیل – نیسیل): پایداری و مقاومت بیشتری نسبت به تیپ K در برابر اکسیداسیون در دماهای بالا دارد و تا ۱۲۰۰ درجه سانتیگراد کارایی عالی دارد.
۲. ترموکوپلهای فلزات نجیب یا قیمتی (Noble Metal Thermocouples)
برای کورههای ذوب و نواحی با دمای فوقالعاده بالا، استفاده از ترموکوپلهای ساخته شده از پلاتین و رادیوم الزامی است.
- تیپ R (پلاتین/۱۳٪ رادیوم – پلاتین): مناسب برای دماهای بالا تا ۱۶۰۰ درجه سانتیگراد. دقت بسیار بالا و پایداری مناسب در اتمسفرهای اکسیدکننده.
- تیپ S (پلاتین/۱۰٪ رادیوم – پلاتین): استاندارد جهانی برای کالیبراسیون و اندازهگیریهای دقیق تا ۱۶۰۰ درجه سانتیگراد در کورههای ذوب.
- تیپ B (پلاتین/۳۰٪ رادیوم – پلاتین/۶٪ رادیوم): غول اندازهگیری دما در متالورژی. این ترموکوپل میتواند دماهای مستمر تا ۱۷۰۰ درجه سانتیگراد و دماهای کوتاهمدت تا ۱۸۰۰ درجه سانتیگراد را بدون کاهش دقت اندازهگیری کند.

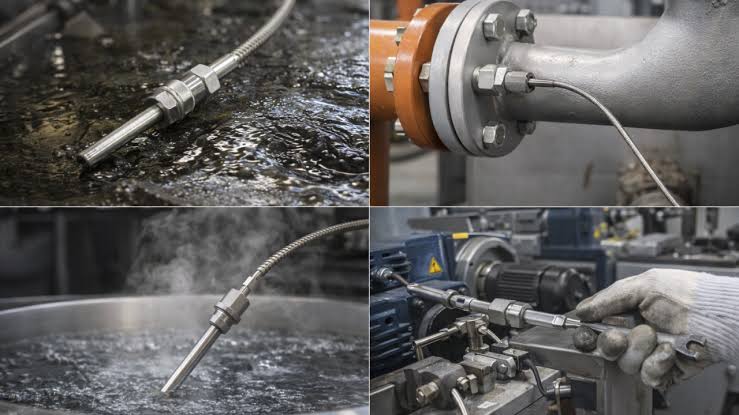

کاربردهای کلیدی ترموکوپل در خطوط تولید فولاد و ذوب
۱. کورههای قوس الکتریکی (EAF) و کورههای القایی
در این کورهها که آهن قراضه یا آهن اسفنجی ذوب میشود، دما به بالای ۱۶۰۰ درجه سانتیگراد میرسد. ترموکوپلهای تیپ S و B (غالباً به صورت یکبار مصرف یا با غلافهای سرامیکی فوقسخت مانند آلومینا و سیلیکون کارباید) برای سنجش دمای دقیق مذاب قبل از تخلیه به پاتیل استفاده میشوند.
۲. پاتیلهای حمل مذاب (Ladles)
کنترل دمای فولاد مذاب درون پاتیل جهت عملیات متالورژی ثانویه (تصفیه و آلیاژسازی) بسیار مهم است. نوسان دما در این مرحله کیفیت شمش یا اسلب خروجی را به شدت کاهش میدهد. ترموکوپلهای غوطهوری (Immersion Thermocouples) در این بخش کاربرد دارند.
۳. ماشینهای ریختهگری مداوم (CCM)
در فرآیند انجماد فولاد و تبدیل آن به شمش، بلوم یا اسلب، خنکسازی باید با نرخ مشخصی انجام شود. ترموکوپلها دمای قالبهای مسی ریختهگری و آب خنککننده را به طور لحظهای پایش میکنند تا از بروز فاجعه “Breakout” (پاره شدن پوسته منجمد شده فولاد و نشت مذاب) جلوگیری کنند.
۴. کورههای پیشگرمکن (Reheating Furnaces)
قبل از عملیات نورد (کاهش ضخامت فولاد)، شمشها باید در کورههای پیشگرمکن تا دمای حدود ۱۲۰۰ درجه سانتیگراد به طور یکنواخت گرم شوند. ترموکوپلهای تیپ K و N در نقاط مختلف کوره وظیفه کنترل توزیع یکنواخت حرارت را بر عهده دارند.
چالشهای استفاده از ترموکوپل در کورههای ذوب و راهکارهای آن
محیط کورههای ذوب به شدت مخرب است. عوامل زیر میتوانند طول عمر ترموکوپل را کاهش دهند:
- شوک حرارتی شدید: ورود ناگهانی سنسور به درون مذاب.
- خوردگی شیمیایی: سرباره کوره و گازهای خورنده.
- تنشهای مکانیکی: برخورد بار کوره یا تکانهای شدید.
راهکار: استفاده از غلاف محافظ (Thermowell) مناسب. برای دماهای بالا، غلافهای سرامیکی از جنس آلومینا (Al2O3) یا سیلیکون کارباید (SiC) که مقاومت بالایی در برابر شوک حرارتی و نفوذ گازها دارند، استفاده میشود. در دماهای پایینتر، غلافهای فلزی از جنس استیلهای نسوز (مانند Inconel 600 یا استیل 310) به کار میروند.
نتیجهگیری و اهمیت کالیبراسیون دوره ای
ترموکوپلها قلب تپنده سیستمهای کنترل حرارت در صنایع فولاد هستند. با توجه به شرایط سخت کاری، حتی بهترین ترموکوپلهای پلاتینی (تیپ S و R) نیز به مرور زمان دچار «انحراف یا رانش دِما» (Drift) میشوند. از این رو، برنامهریزی برای کالیبراسیون دورهای و تعویض به موقع سنسورها، نقشی حیاتی در بهینهسازی مصرف انرژی کوره، کاهش ضایعات فولاد و حفظ ایمنی تجهیزات ایفا میکند.
