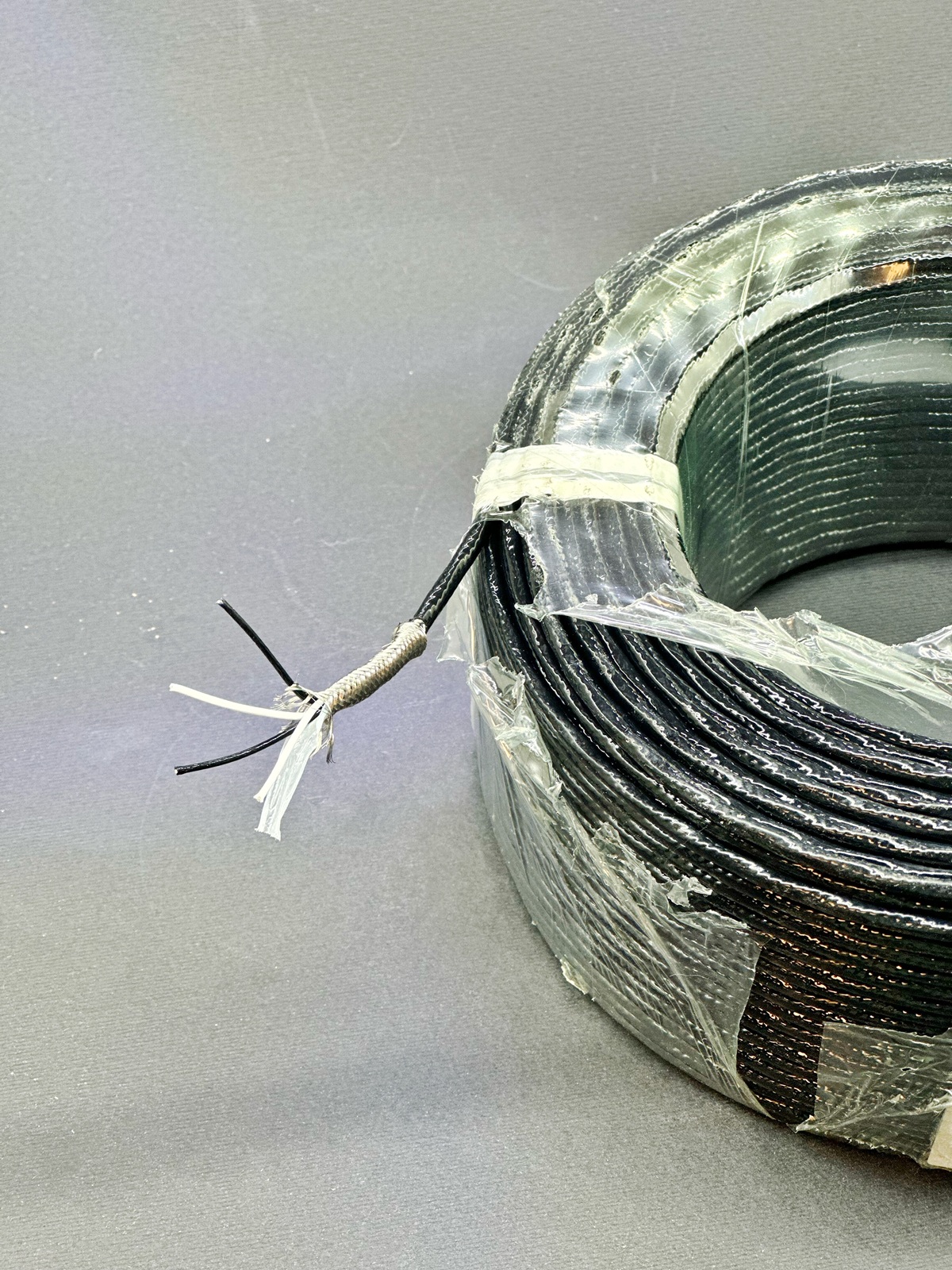

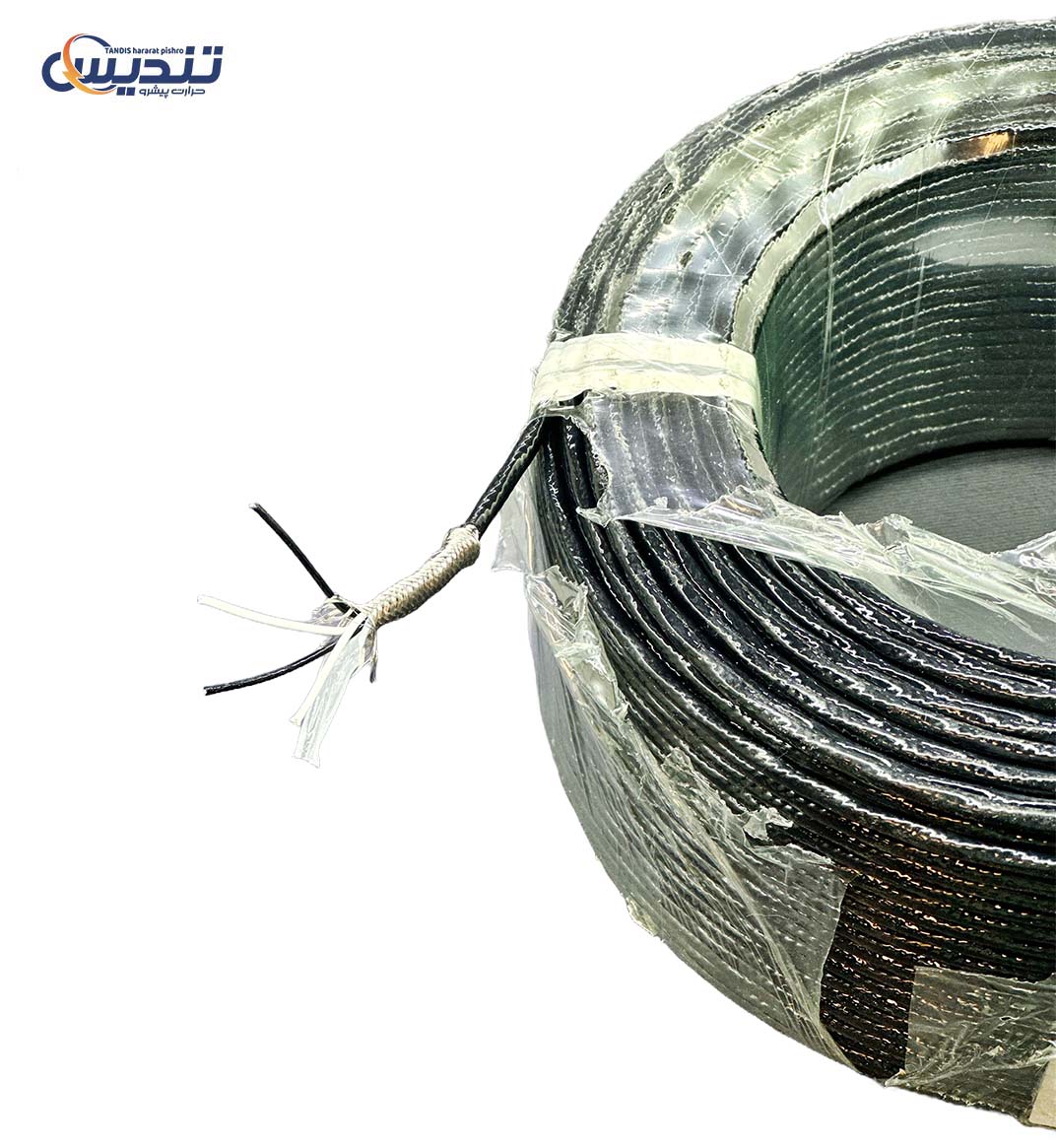

اگر در محیطی کار میکنید که همزمان با چالشهای شیمیایی/مرطوب (که نیاز به تفلون دارد) و نویزهای الکتریکی (که نیاز به شیلد دارد) سروکار دارید، سیم رابط ترموکوپل تایپ جی دوبل تفلون شیلد تفلون بهترین راه حل مهندسی برای شماست.
780,000 تومانمتر
فروش از انبار تندیس حرارت
موجود در انبار
رایگان
حمل و نقل
ارسال اکسپرس به آدرس شما
2 تا 3 روز
رایگان
باربری ویژه
تحویل کمتر از 24 ساعت مخصوص تهران
2 تا 3 روز
رایگان
انتخاب سیم رابط مناسب برای ترموکوپلها، به ویژه در مدلهایی مانند تایپ J (Iron-Constantan)، نیازمند توجه به شرایط محیطی و نوع کاربری است. ترموکوپلهای نوع J به دلیل حساسیت بالای فلز آهن به اکسیداسیون، معمولاً برای دماهای پایینتر (تا ۷۵۰ درجه سانتیگراد) و محیطهای بدون اکسیدکننده قوی استفاده میشوند. اما وقتی صحبت از انتقال سیگنال این حسگرها به کنترلر میشود، کیفیت سیم رابط نقش حیاتی ایفا میکند.
در ادامه به بررسی تخصصی سیم رابط ترموکوپل تایپ J دوبل، دارای روکش تفلون و شیلد میپردازیم و توضیح میدهیم چرا این ترکیب خاص، انتخابی ایدهآل برای صنایع حساس است.
ترموکوپل Type J نسبت به Type K ارزانتر است و در دماهای پایینتر (بین -۴۰ تا +۷۵۰ درجه سانتیگراد) خطای کمتری دارد. اما سیمهای آن (آهن و کنستانتان) مستعد زنگزدگی هستند. بنابراین، استفاده از یک سیم رابط باکیفیت که بتواند سیگنال ضعیف تولید شده توسط تایپ J را بدون افت کیفیت و نویز منتقل کند، ضروری است.
دوبل (Double Core):
وجود دو رشته سیم مجزا در یک کابل، نصب را آسانتر کرده و از درهمرفتگی سیمها جلوگیری میکند. این ساختار استاندارد برای اتصال ترموکوپلهای تکنقطهای است.
روکش تفلون (PTFE):
تفلون مقاومت فوقالعادهای در برابر رطوبت، اسیدها، بازها و حلالهای شیمیایی دارد. اگر سیم رابط شما در محیطی نصب شده که احتمال تماس با مواد شیمیایی یا رطوبت بالا وجود دارد، تفلون بهترین گزینه برای محافظت از هادیهای حساس تایپ J است. همچنین تحمل حرارتی بالا (تا ۲۶۰ درجه سانتیگراد) امکان استفاده در خطوط گرم را فراهم میکند.
شیلد دار (Shielded):
ترموکوپلها ولتاژ خروجی بسیار کوچکی تولید میکنند (میلیولت). در محیطهای صنعتی پر از موتورهای الکتریکی، درایوها و تجهیزات جوشکاری، نویزهای الکترومغناطیسی (EMI/RFI) میتوانند خوانش دما را مختل کنند. لایه شیلد (معمولاً نوار مسی یا بافت نقره) مانند یک سپر عمل کرده و نویزهای خارجی را به زمین هدایت میکند، نه اینکه وارد سیگنال شوند. این ویژگی برای دقت بالا در سیستمهای کنترل دقیق حیاتی است.
| ویژگی | مشخصات فنی |
|---|---|
| نوع ترموکوپل سازگار | Type J (Iron / Constantan) |
| جنس عایق داخلی | تفلون PTFE |
| ساختار کابل | دوبل (Duo-Core) |
| محافظت در برابر نویز | دارای شیلد مسی (Braided Shield) |
| روکش خارجی | تفلون PTFE (در صورت درخواست تمام تفلون) |
| محدوده دمایی مجاز | -۷۰ تا +۲۶۰ درجه سانتیگراد (برای سیم رابط) |
| رنگبندی استاندارد | سفید (مثبت +) و قرمز (منفی -) نکته: رنگبندی سیم رابط ممکن است متفاوت باشد، همیشه به دیتاشیت مراجعه کنید |
| کاربرد اصلی | صنایع غذایی، دارویی، پتروشیمی، محیطهای مرطوب و پر نویز |
| ویژگی | سیم PVC معمولی | سیم تفلون بدون شیلد | سیم تفلون شیلد (محصول ما) |
|---|---|---|---|
| مقاومت شیمیایی | متوسط | عالی | عالی |
| مقاومت حرارتی | کم (تا ۸۰°C) | بالا (تا ۲۶۰°C) | بالا (تا ۲۶۰°C) |
| ضد نویز بودن | خیر | خیر | بله |
| قیمت | ارزان | متوسط | بالاتر |
| مناسب برای | محیطهای خشک و تمیز | محیطهای شیمیایی ساده | محیطهای صنعتی سخت و حساس |
سیم رابط ترموکوپل تایپ J دوبل تفلون شیلد تفلون، ترکیبی از دوام، دقت و محافظت است. اگر در محیطی کار میکنید که همزمان با چالشهای شیمیایی/مرطوب (که نیاز به تفلون دارد) و نویزهای الکتریکی (که نیاز به شیلد دارد) سروکار دارید، این محصول بهترین راه حل مهندسی برای شماست. هزینه اولیه بالاتر این سیم، با کاهش خطاهای اندازهگیری و افزایش طول عمر سیستم جبران میشود.
برای مشاوره فنی بیشتر یا سفارش این محصول با کیفیت تضمینی، با تیم پشتیبانی تندیس حرارت پیشرو در ارتباط باشید.
ویژگی ها
| نام محصول |
سیم رابط ترموکوپل تایپ جی دوبل تفلون شیلد تفلون |
|---|---|
| نوع ترموکوپل سازگار |
Type J (Iron / Constantan) |
| جنس عایق داخلی |
تفلون PTFE |
| ساختار کابل |
دوبل (Duo-Core) |
| محافظت در برابر نویز |
دارای شیلد مسی (Braided Shield) |
| روکش خارجی |
تفلون PTFE (در صورت درخواست تمام تفلون) |
| محدوده دمایی مجاز |
-۷۰ تا +۲۶۰ درجه سانتیگراد (برای سیم رابط) |
| مقاومت شعلهوری |
عالی (Self-extinguishing) |
| کاربرد اصلی |
صنایع غذایی، دارویی، پتروشیمی، محیطهای مرطوب و پر نویز |
