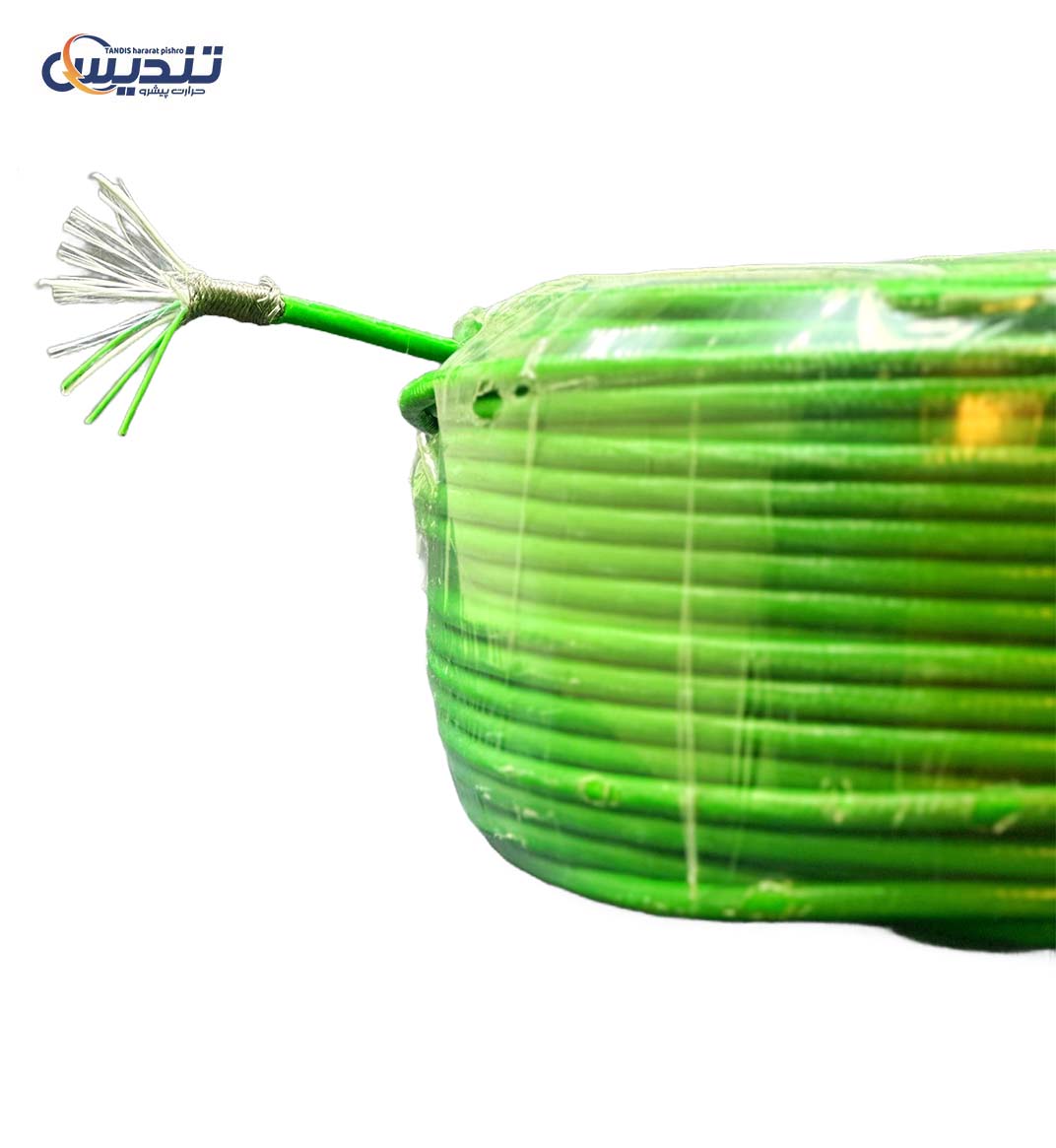

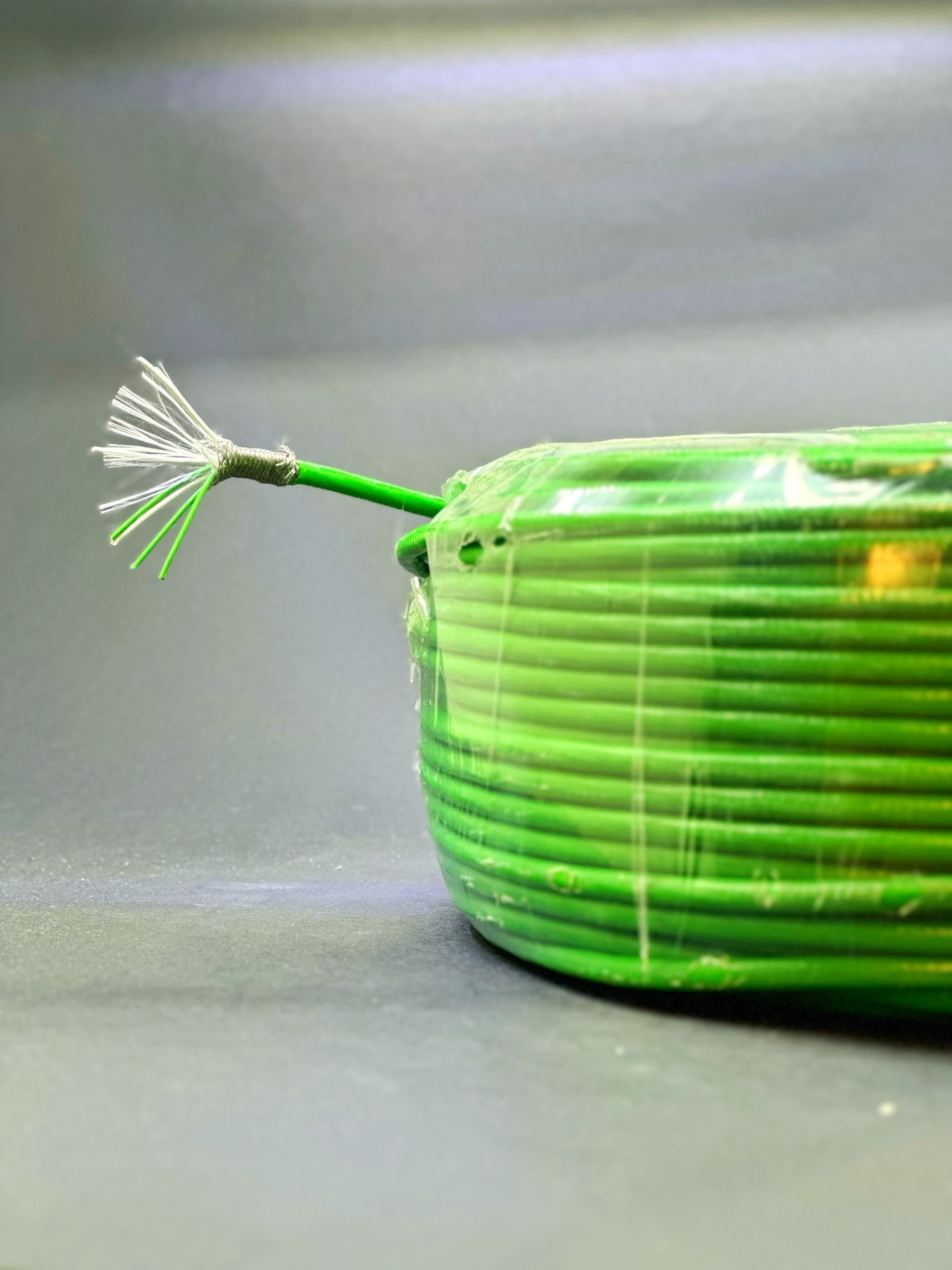

سیم رابط ترموکوپل تایپ K سهجفت تمام تفلون با شیلد، انتخابی مهندسی و هوشمندانه برای پروژههایی است که دقت، نظم در نصب و دوام در شرایط سخت محیطی برایشان اولویت دارد.
980,000 تومانمتر
فروش از انبار تندیس حرارت
موجود در انبار
رایگان
حمل و نقل
ارسال اکسپرس به آدرس شما
2 تا 3 روز
رایگان
باربری ویژه
تحویل کمتر از 24 ساعت مخصوص تهران
2 تا 3 روز
رایگان
در پروژههای صنعتی پیچیده، مانند خطوط تولید بزرگ، کورههای چندمنطقهای یا سیستمهای پایش دمای یکجا در صنایع غذایی و دارویی، نیاز به اتصال همزمان چندین ترموکوپل به یک پنل کنترل وجود دارد. در چنین شرایطی، استفاده از سیم رابط ترموکوپل تایپ K با ساختار سهجفت (3×2) یا تریپل، همراه با روکش تمام تفلونی و دارای شیلد، استاندارد طلایی برای اطمینان از دقت و امنیت سیگنال است.
این محصول که اغلب به عنوان “کابل ریبون” یا “کابل دستهای” نیز شناخته میشود، امکان مسیریابی منظم و حرفهای را فراهم کرده و از تداخل سیگنالها جلوگیری میکند. در ادامه به بررسی فنی و مزایای این محصول خاص میپردازیم.
ساختار سهجفت به این معناست که درون یک غلاف مشترک، سه رشته جفت سیم (مجموعاً ۶ رشته سیم هادی) قرار دارد.
همانطور که در محصولات قبلی توضیح داده شد، عایق داخلی سیمها و روکش خارجی کابل هر دو از جنس تفلون هستند. این ویژگی مقاومت فوقالعادهای در برابر حرارت (تا ۲۶۰°C)، مواد شیمیایی خورنده و رطوبت ایجاد میکند. برای محیطهایی که احتمال نشت اسید، باز یا حلال وجود دارد، این ویژگی حیاتی است.
وقتی چندین سیگنال ضعیف ترموکوپل در کنار هم قرار میگیرند، خطر تداخل الکترومغناطیسی (EMI) افزایش مییابد. لایه شیلد (معمولاً بافت مسی یا نوار مسی پوشیده شده) نه تنها نویزهای خارجی را دفع میکند، بلکه از Crosstalk (تداخل بین کانالها) نیز جلوگیری میکند. این یعنی سیگنال ترموکوپل شماره ۱ روی شماره ۲ اثر نمیگذارد.
سیمهای داخل این کابل از آلیاژهای مخصوص تایپ K (مس-نیکل و مس-کوبالت یا معادل دقیق آن طبق استاندارد IEC/ANSI) ساخته شدهاند تا خواص الکتریکی مشابه ترموکوپل اصلی داشته باشند و خطای اتصال کاهش یابد.
سیم رابط ترموکوپل تایپ K سهجفت تمام تفلون با شیلد، انتخابی مهندسی و هوشمندانه برای پروژههایی است که دقت، نظم در نصب و دوام در شرایط سخت محیطی برایشان اولویت دارد. اگرچه هزینه این کابل نسبت به کابلهای معمولی بیشتر است، اما صرفهجویی در زمان نصب، کاهش خطاهای نگهداری و افزایش دقت فرآیند، سرمایهگذاری کاملاً توجیهپذیری خواهد بود.
ویژگی ها
| نام محصول |
سیم رابط ترموکوپل تایپ K سهجفت (Triple) تمام تفلون با شیلد |
|---|---|
| نوع ترموکوپل سازگار |
Type K (Chrome-Alumel) |
| تعداد کانال |
3 Channel (سه جفت / Triple) |
| تعداد هادی |
6 رشته سیم (2+2+2) |
| جنس عایق داخلی |
تفلون PTFE |
| جنس روکش خارجی |
تفلون PTFE |
| محافظت در برابر نویز |
دارای شیلد مسی (Braided/NB Shield) |
| محدوده دمایی کاری |
-۷۰°C تا +۲۶۰°C |
| کاربرد اصلی |
کورههای چندمنطقهای، خطوط تولید خودکار، صنایع حساس شیمیایی |
