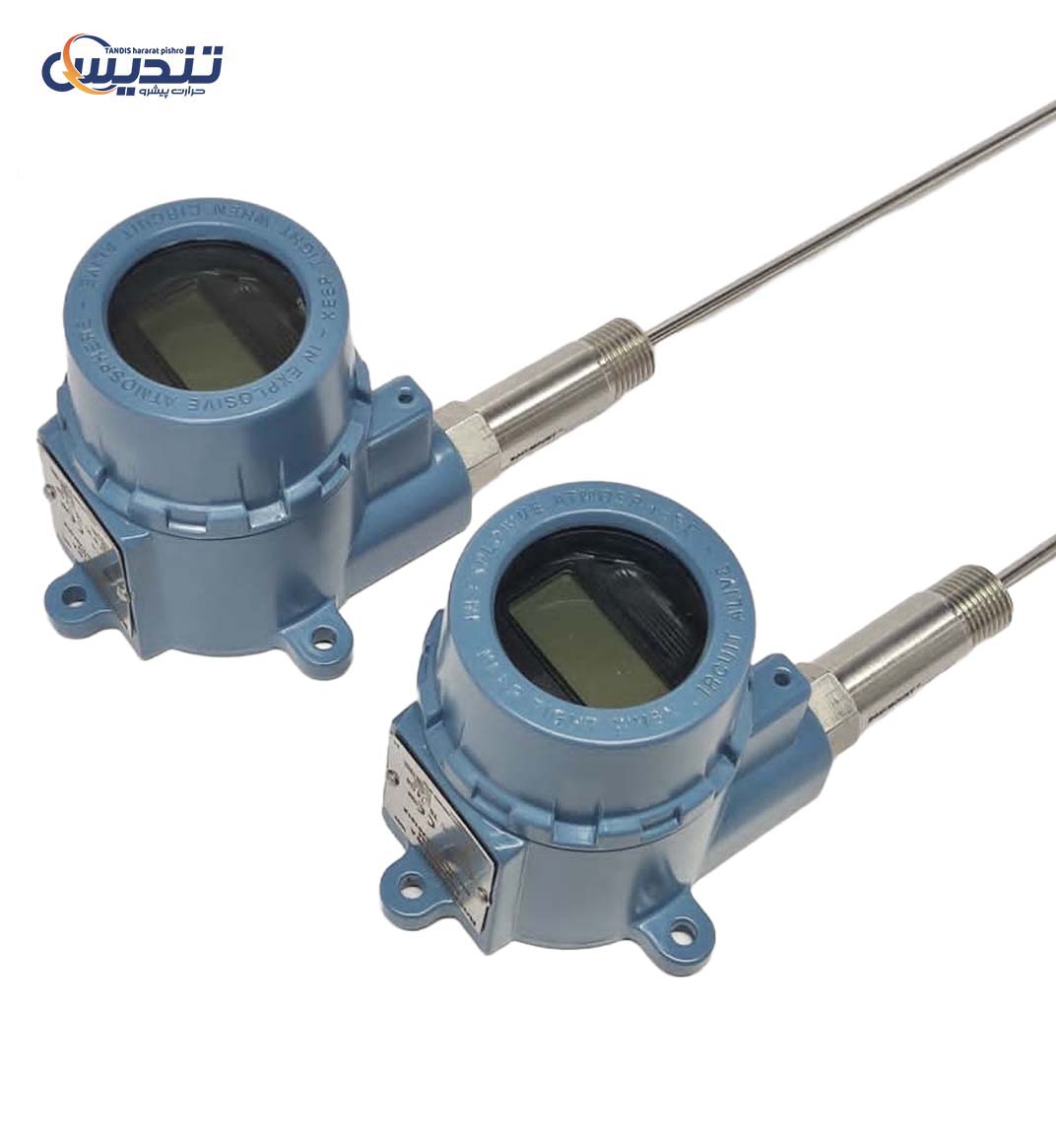

ترانسمیتر دمای روزمونت مدل 644 با نمایشگر LCD و هد فیلدمونت ضدانفجار

ترانسمیتر دمای روزمونت Rosemount 644 ساخت کمپانی معتبر امرسون (Emerson Process Management)، استاندارد طلایی و بی‌رقیب پایش و اندازه‌گیری دقیق دما در فرآیندهای حیاتی صنایع نفت، گاز، پتروشیمی، نیروگاهی و پالایشگاهی است.

این مجموعه کامل (Complete Assembly) شامل ماژول ترانسمیتر هوشمند 644، محفظه فیلد ضدانفجار دو محفظه‌ای (Explosion-Proof Field Mount Housing) با درب شیشه‌ای، نمایشگر محلی LCD و اکستنشن نیپل متصل به سنسور حرارتی (RTD / Thermocouple) می‌باشد که پایداری عملیاتی فوق‌العاده و خوانایی دقیق اطلاعات را در خشن‌ترین شرایط محیطی و مناطق مستعد خطر (Hazardous Areas) فراهم می‌سازد.

بررسی تخصصی اجزا و قابلیت‌های کلیدی ترانسمیتر دمای روزمونت مدل 644

۱. مغز متفکر فرآیند: ماژول هوشمند ترانسمیتر دما Rosemount 644

قلب این مجموعه، ماژول الکترونیکی 644 است که قابلیت پشتیبانی از انواع ورودی‌های مقاومتی (RTD مانند Pt100 سه و چهار سیمه) و ولتاژی (انواع ترموکوپل‌های صنعتی B, E, J, K, N, R, S, T) را دارد:

• پروتکل ارتباطی HART® / Foundation™ Fieldbus / PROFIBUS PA: امکان کالیبراسیون و کانفیگوریشن بی‌سیم/از راه دور از طریق فیلد کامونیکیتور (HART 475 / AMS Trex).
• دقت و پایداری بی‌نظیر: خطای اندازه‌گیری فوق‌العاده اندک با پایداری بلندمدت تا ۵ سال بدون نیاز به کالیبراسیون مجدد.
• تطبیق Callendar-Van Dusen: به حداقل رساندن خطای سنسور از طریق تطبیق نرم‌افزاری دقیق منحنی مشخصه سنسور RTD با ترانسمیتر (Transmitter-Sensor Matching).

۲. نمایشگر محلی پیوسته (Local Operator Interface – LCD Display)

وجود دیسپلی دیجیتال 5 رقمی روزمونت پشت پنجره شیشه‌ای سکوریت، اپراتورها را قادر می‌سازد تا بدون نیاز به تجهیزات جانبی و بدون باز کردن درپوش محفظه در اتمسفر انفجاری، موارد زیر را مانیتور کنند:

مقدار متغیر فرآیندی (Process Variable – PV) بر حسب °C، °F یا K
سیگنال خروجی میلی‌آمپر (4−20 mA) و درصد رنج

کدهای خطای عیب‌یابی تشخیصی (Advanced Diagnostics & Sensor Drift Alert)

۳. هوزینگ ضدانفجار و ضدخوردگی (Ex d / Flameproof Housing)

• طراحی دو کاندوئیته با ورودی‌های M20: هوزینگ ریخته‌گری آلومینیومی با پوشش پلی‌استر الکترواستاتیک مقاوم در برابر مه نمکی و گازهای اسیدی (H 2 S).
• تأییدیه‌های ایمنی بین‌المللی: دارای رتبه‌بندی‌های جهانی ضدانفجار نظیر ATEX Flameproof (Ex d IIC T6) و IECEx برای کارکرد ایمن در
• زون‌های پرخطر Zone 1 و Zone 2.
• درجه آب‌بندی IP66/IP67: مقاومت کامل در برابر نفوذ آب، گردوغبار و باران‌های سیل‌آسا در سایت‌های باز فیلد.

۴. ساقه استنلس استیل و اتصال یکپارچه فرآیند (Process Connection & Sensor)

همان‌طور که در تصویر مشاهده می‌شود، هد ترانسمیتر با یک دنباله و مغزی رزوه استنلس استیل (SS316 Nipple Union) با رزوه استاندارد 1/2″ NPT به پروب سنسور طویل متصل شده که قابلیت نصب مستقیم روی فلنج‌ها یا انواع ترموول (Thermowell) صنعتی را فراهم می‌آورد.

کاربردهای صنعتی (Industrial Applications)

1. صنایع پالایش و پتروشیمی: اندازه‌گیری دقیق دمای خطوط لوله انتقال هیدروکربن، برج‌های تقطیر، راکتورها و مخازن ذخیره.
2. نیروگاه‌های حرارتی و سیکل ترکیبی: مانیتورینگ دمای آب تغذیه بویلرها، دودکش خروجی و بیرینگ‌های توربین.
3. خطوط لوله و ایستگاه‌های تقویت فشار گاز: سازگار با شرایط آب و هوایی سخت و زون‌های دارای ریسک نشت گاز متان.
4. صنایع فولاد، سیمان و ذوب فلزات: پایش فرآیندهای با نرخ تغییر دمایی بالا به دلیل زمان پاسخ‌دهی (Damping/Response Time) فوق‌العاده سریع ترانسمیتر 644.
