هد ترانسمیتر طرح روزمونت (Rosemount Enclosure / Connection Head) یکی از پرکاربردترین محفظه‌های حفاظتی در صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها و صنایع دارویی است.
فروش از انبار تندیس حرارت
موجود در انبار
رایگان
حمل و نقل
ارسال اکسپرس به آدرس شما
2 تا 3 روز
رایگان
باربری ویژه
تحویل کمتر از 24 ساعت مخصوص تهران
2 تا 3 روز
رایگان

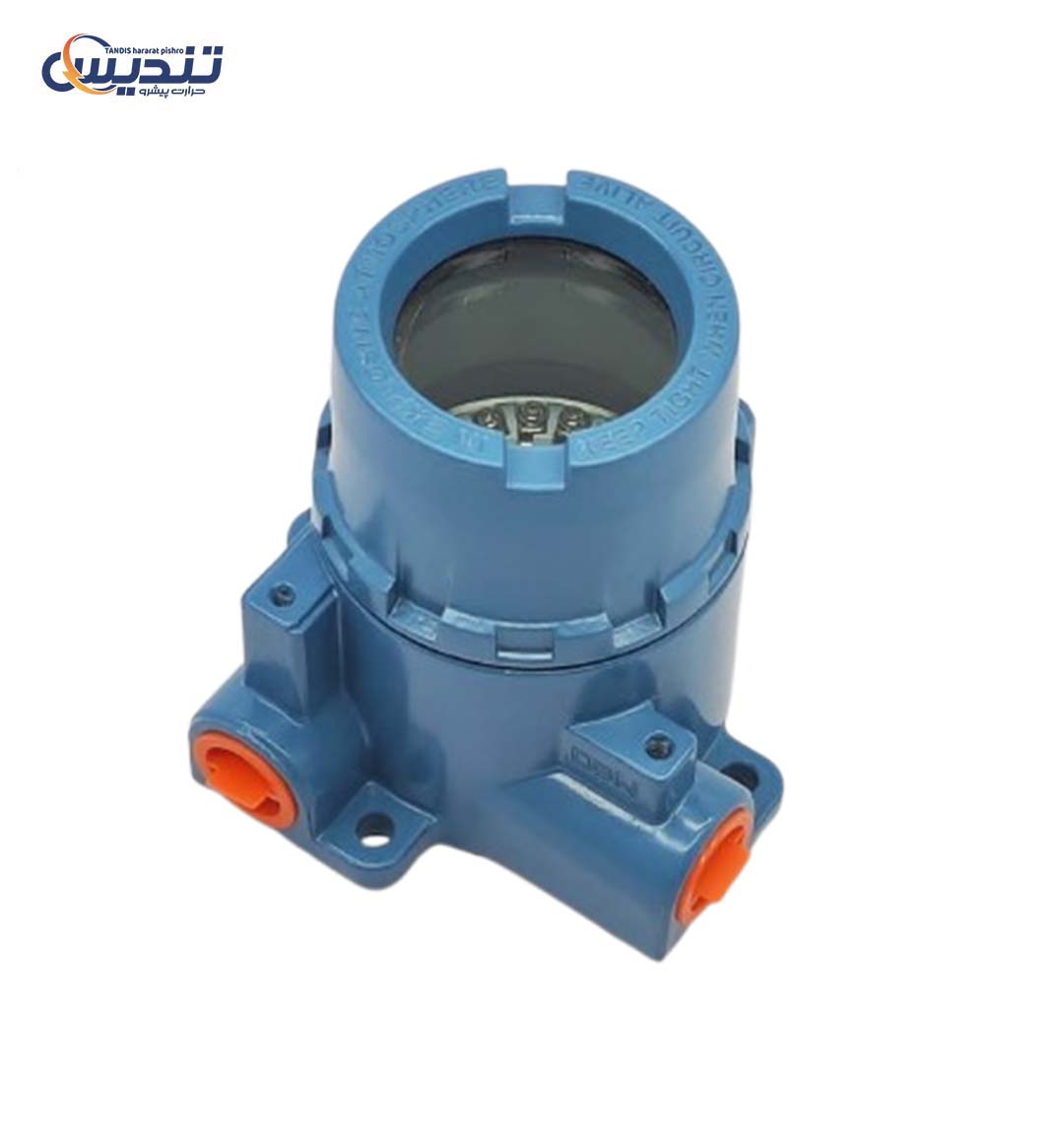

هد ترانسمیتر طرح روزمونت (Rosemount Enclosure / Connection Head) یکی از پرکاربردترین محفظه‌های حفاظتی در صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها و صنایع دارویی است. این هوزینگ صنعتی با طراحی منطبق بر استانداردهای ایمنی سخت‌گیرانه ضدانفجار (Explosion-Proof / Flameproof Ex d)، برای قرارگیری و محافظت از انواع ترانسمیترهای دما (Temperature Transmitters)، ترانسمیترهای هد مانت (Head-mounted)، پک‌های ترمینال بلاک و نمایشگرهای محلی دیجیتال (LCD Indicators) طراحی و ریخته‌گری شده است.
روی لبه درپوش رزوه شده این هد، عبارت هشداردهنده استاندارد ضدانفجار حک شده است:
«IN EXPLOSIVE ATMOSPHERE – KEEP TIGHT WHEN CIRCUIT ALIVE»
این طراحی متضمن آب‌بندی شعله‌رو (Flame Path) بر اساس استانداردهای بین‌المللی ATEX و IECEx است؛ به این معنا که در صورت وقوع هرگونه جرقه یا اشتعال داخلی در مدار ترانسمیتر، انرژی و شعله به اتمسفر مستعد انفجار بیرونی (Zone 1 و Zone 2) منتقل نخواهد شد.
وجود پنجره شفاف ساخته‌شده از شیشه سخت‌کاری‌شده (Tempered / Toughened Glass) به اپراتورها و مهندسین ابزار دقیق اجازه می‌دهد وضعیت پارامترهای اندازه‌گیری‌شده، آلارم‌ها، خطاهای شبکه HART یا Foundation Fieldbus و مقادیر PV را بر روی نمایشگر داخلی بدون نیاز به باز کردن درب محفظه و نقض درجه حفاظت محیطی مشاهده کنند.
این محفظه به دو ورودی کان Conduit Entry مجهز است که با سایز رزوه‌ای استاندارد M20×1.5 بر روی بدنه مشخص شده است. این رزوه‌ها هماهنگی کاملی با انواع گلندهای ضدانفجار (Ex d/Ex e Cable Glands)، لوله‌های کاندوئیت صنعتی و درپوش‌های کورکننده (Stopping Plugs) دارند.
بدنه دایکست آلومینیومی مستحکم پوشش‌یافته با رنگ الکترواستاتیک کوره‌ای پودری اپوکسی-پلی‌استر، مقاومت فوق‌العاده‌ای در برابر رطوبت، اشعه UV، مه نمکی و گازهای خورنده اتمسفری نظیر SO2 فراهم می‌آورد. همچنین با استفاده از O-Ringهای الاستومری در محل اتصال درپوش‌ها، درجه حفاظت محیطی معادل IP66 / NEMA 4X تضمین می‌گردد.
ویژگی ها
| نوع تجهیز |
هد / هوزینگ صنعتی ترانسمیتر |
|---|---|
| طرح / الگوبرداری |
طرح روزمونت |
| نوع درب (Cap / Cover) |
درب رزوه‌ای شیشه‌ای (Window/Display Cover) با واشر O-ring |
| جنس شیشه |
شیشه سکوریت حرارتی نشکن |
| جنس بدنه |
آلیاژ آلومینیوم ریخته‌گری دایکست با مس اندک |
| پوشش سطحی |
رنگ پودری الکترواستاتیک مقاوم در برابر سایش و مواد شیمیایی (آبی صنعتی) |
| کلاس حفاظتی ضدانفجار |
مناسب برای استانداردهای Ex d IIC T6 Gb / Flameproof / Explosion-Proof |
| درجه حفاظت نفوذ (Ingress Protection) |
IP66 / IP67 (بر اساس استاندارد IEC 60529 / NEMA 4X) |
| اتصال به پروب / سنسور |
اتصال کف استاندارد رزوه ½ اینچ NPT یا ¾ اینچ NPT (بسته به نوع ترموول/نیپل) |
| سازگاری داخلی |
سازگار با ترانسمیترهای Head-Mount سری 644، 3144P، هدهای یونیورسال HART و بردهای ۵۰ تا ۵۴ میلی‌متری |
| روش نصب (Mounting) |
پایه تخت و دیواری به همراه سوراخ‌های عبور پیچ برای بست براکت لوله ۲ اینچ (2" Pipe Mounting) |
